C40PLastik Basınç Sensörü Kullanım Kılavuzu

01.01Çocuklar ve küçük parçalar için güvenlik

Ürünü ve çıkarılabilir küçük parçaları çocukların erişemeyeceği yerlerde saklayın. Aşağıdaki düğme pil güvenlik gereklilikleri yalnızca lastik basıncı sensörü içeren setler için geçerlidir.

Sensör pilini değiştirmek için Bölüm 03.06’ya; pillerin ve ambalajın ayrıştırılması için Bölüm 04.03’e bakın.

01.02Supap güvenlik notları

Harici lastik basıncı sensörünü takmadan önce supabın, jant yapısının ve montaj konumunun kullanıma uygun olduğunu doğrulayın.

02.01Paket içeriği

02.02Lastik basıncı sensörü teknik özellikleri

03.01Eşleştirme öncesi hazırlık

1. Supap kapağını çıkarın

   Sensörün takılacağı lastiğin supap kapağını çıkarın.

2. Kilit somununu önceden takın

   Verilen hırsızlık önleyici somunu lastik supabına vidalayın. Sensörü henüz takmayın.

03.02Lastik basıncı eşleştirmesi

Eşleştirme yöntemi cihaz sürümüne bağlıdır; iki yöntem aynı anda sunulmaz. Bir tekerlek alanına dokunun. Kod giriş penceresi açılırsa manuel eşleştirmeyi, “Eşleştiriliyor” görünürse otomatik eşleştirmeyi uygulayın. Ekranınıza uygun adımları izleyin.

03.03Otomatik eşleştirme (otomatik eşleştirmeli sürümler için)

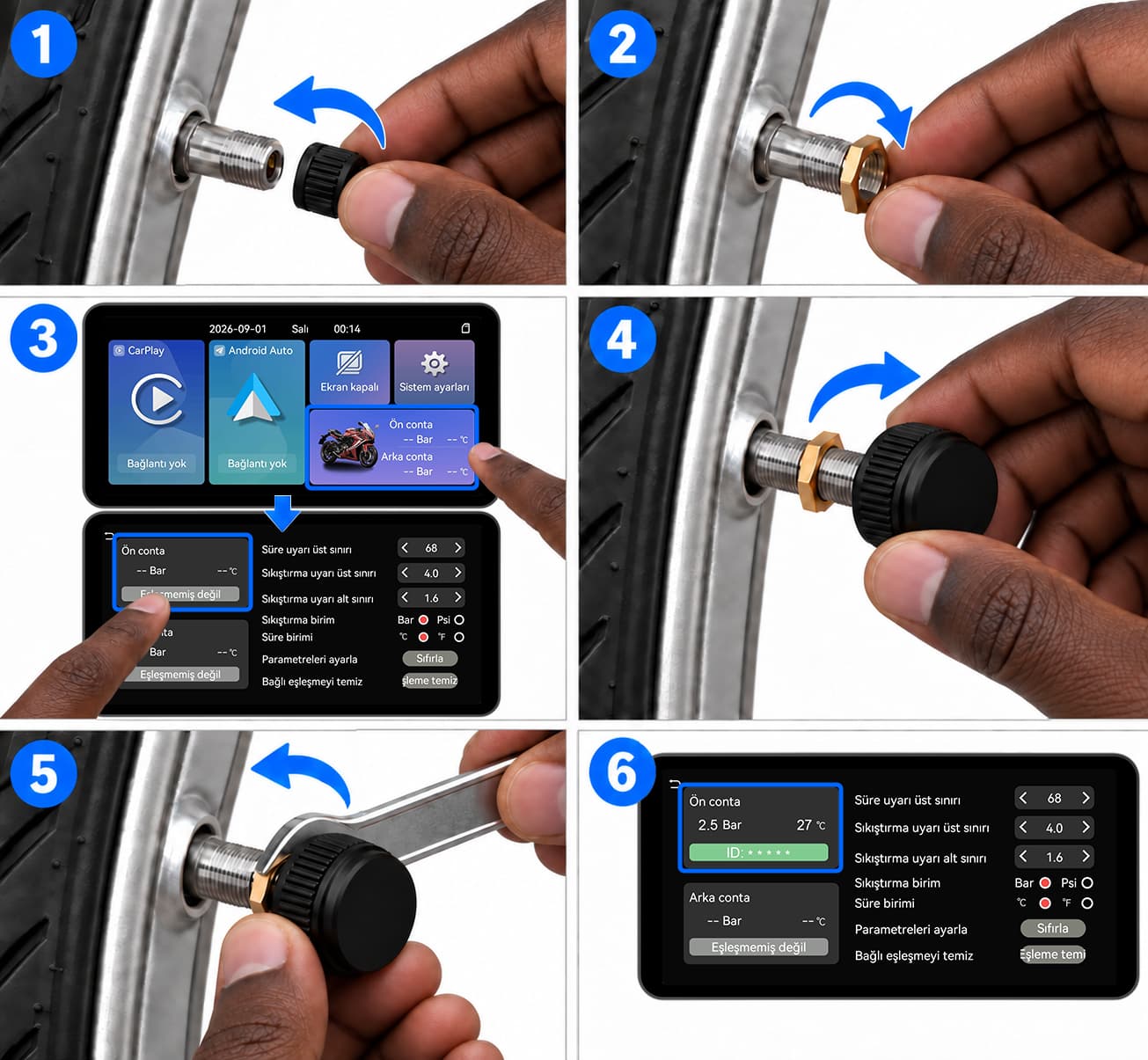

Otomatik eşleştirmeli sürüm için sensör montaj işlemi

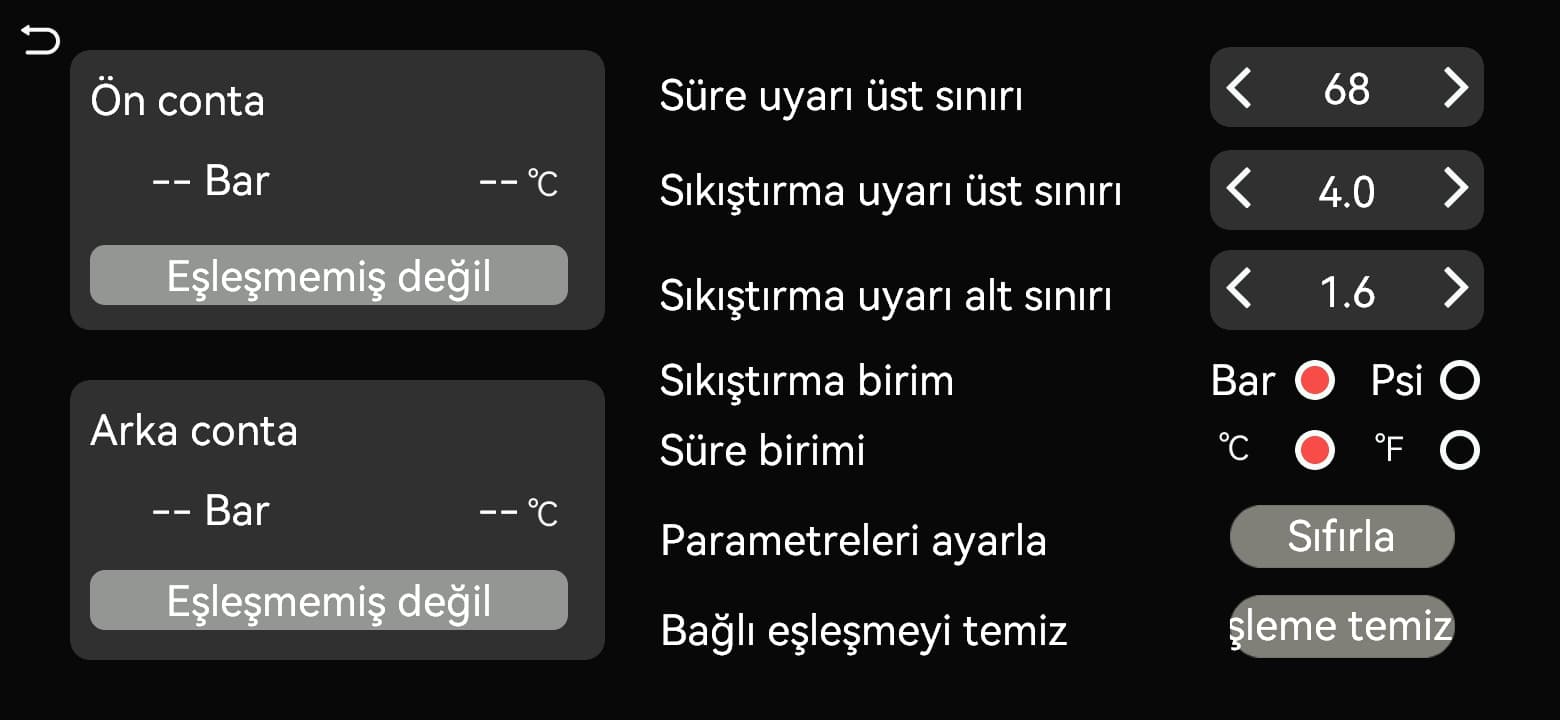

Eşleştirmek istediğiniz tekerlek konumuna dokunun

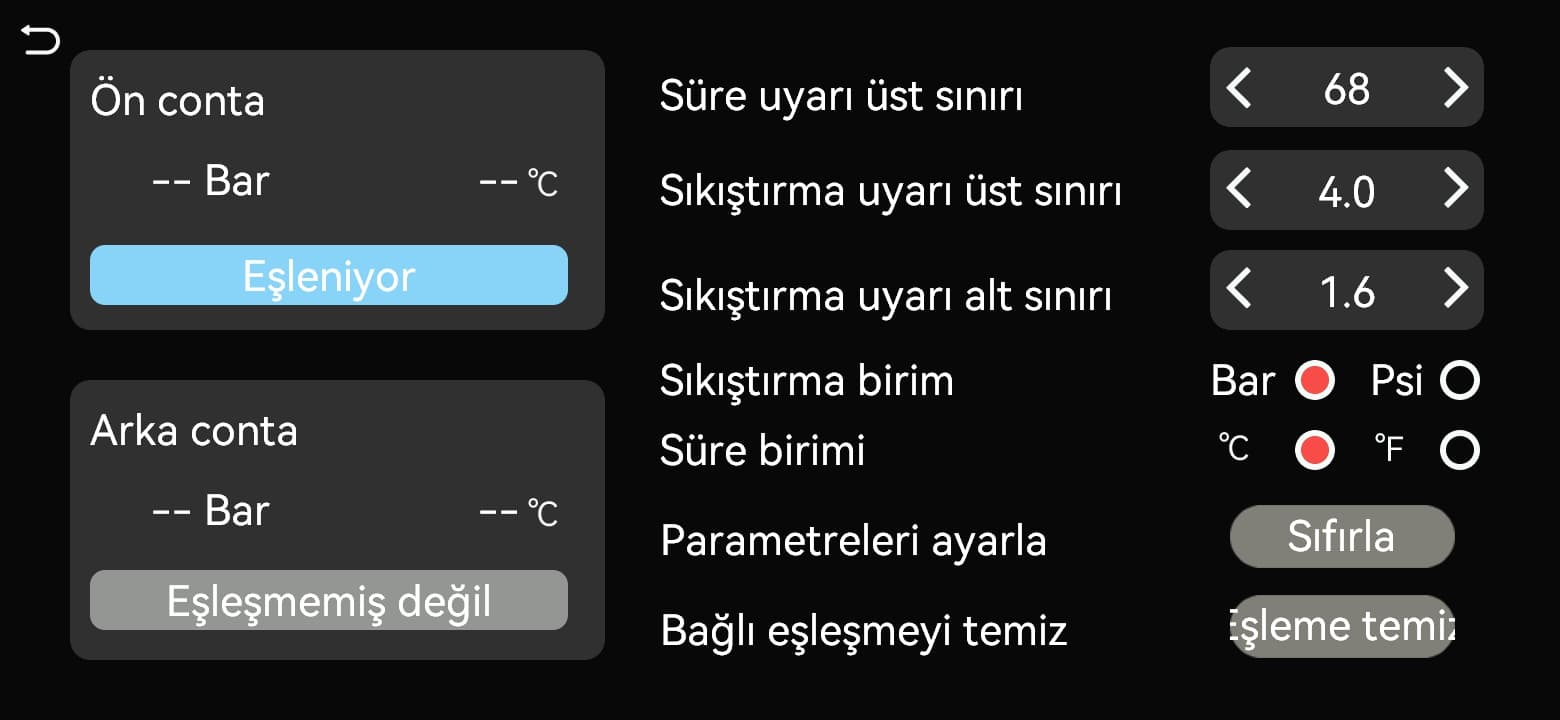

Eşleştiriliyor

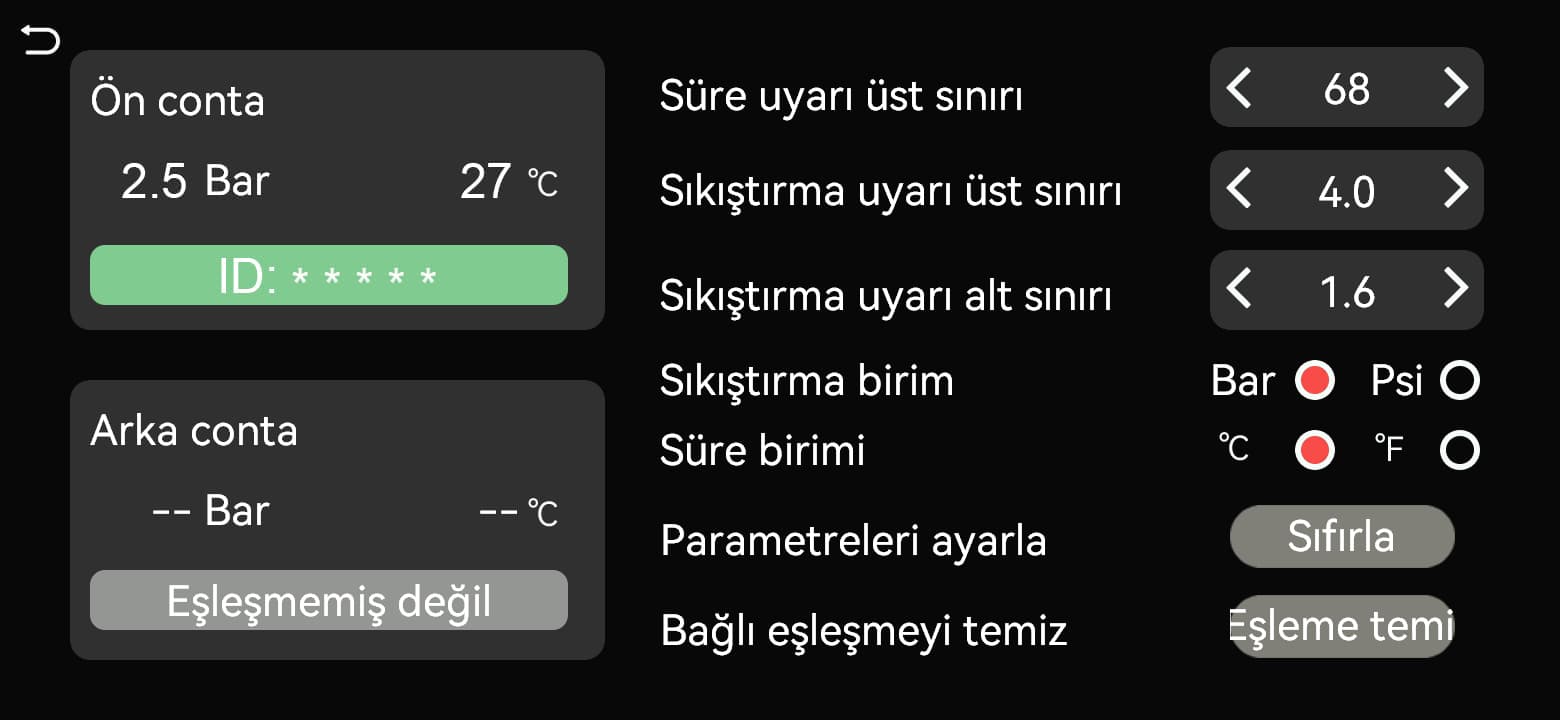

Tekerlek konumunda basınç, sıcaklık ve kimlik görüntülenir

1. Eşleştirme ekranını açın

   Lastik basıncı bilgilerini açıp ana ekrandaki motosiklet alanına dokunun. Ön veya arka tekerleği seçin ve o alanda “Eşleştiriliyor” yazdığını doğrulayın.

2. Sensörü etkinleştirin

   Eşleştirme başladıktan sonra ilgili TPMS sensörünü lastik supabına saat yönünde çevirerek doğru şekilde oturtun. Sensör basıncı algıladıktan sonra sürekli sinyal gönderir.

3. Eşleştirme sonucunu doğrulayın

   Ekran sensör sinyalini alıp seçilen tekerleğin basınç değerini güncellediğinde eşleştirme tamamlanmıştır.

4. Diğer tekerlek konumunu eşleştirin

   Diğer tekerleği seçip ikinci sensörle aynı işlemleri tekrarlayın.

03.04Manuel eşleştirme (manuel eşleştirmeli sürümler için)

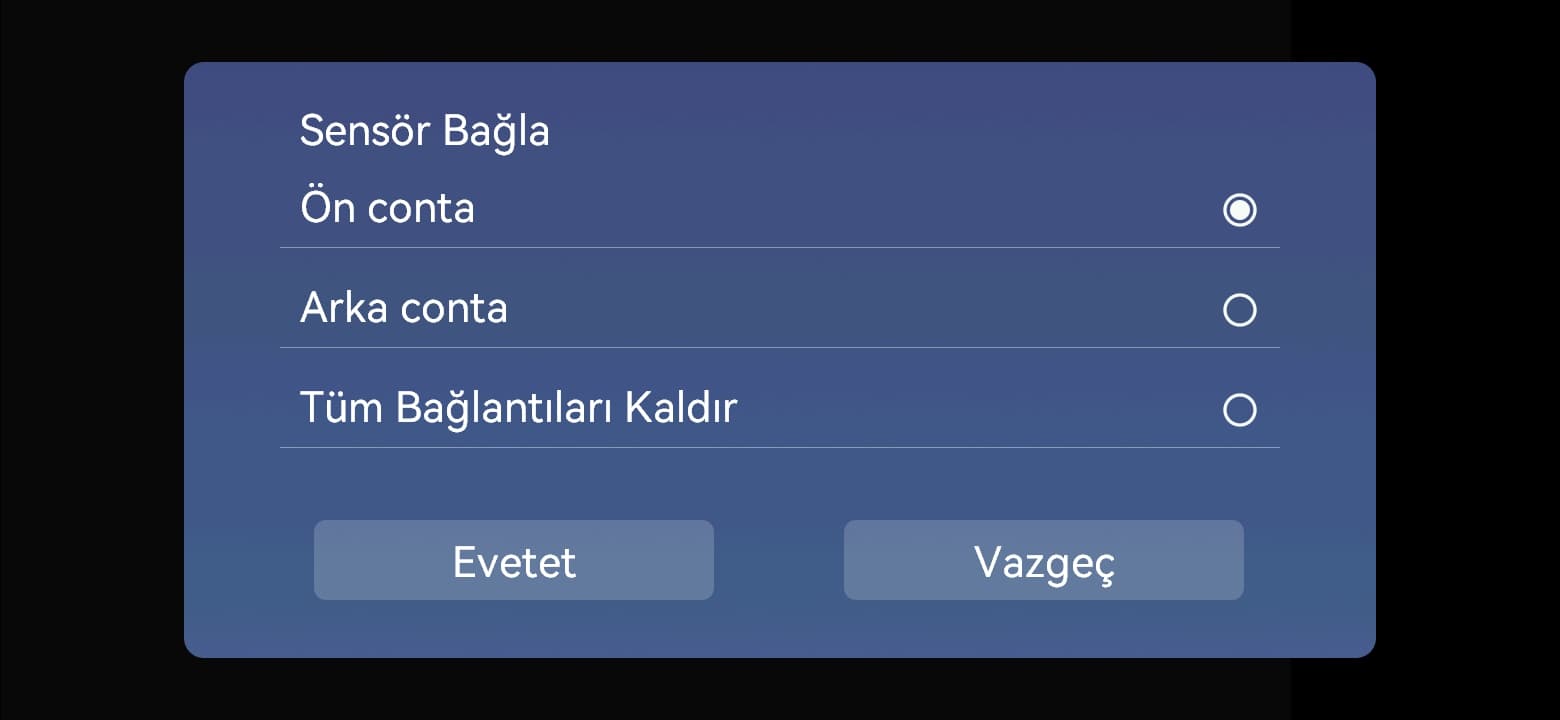

Sensörü eşleştir: ön tekerlek / arka tekerlek → onayla

Sensör eşleştirme kodunu girin

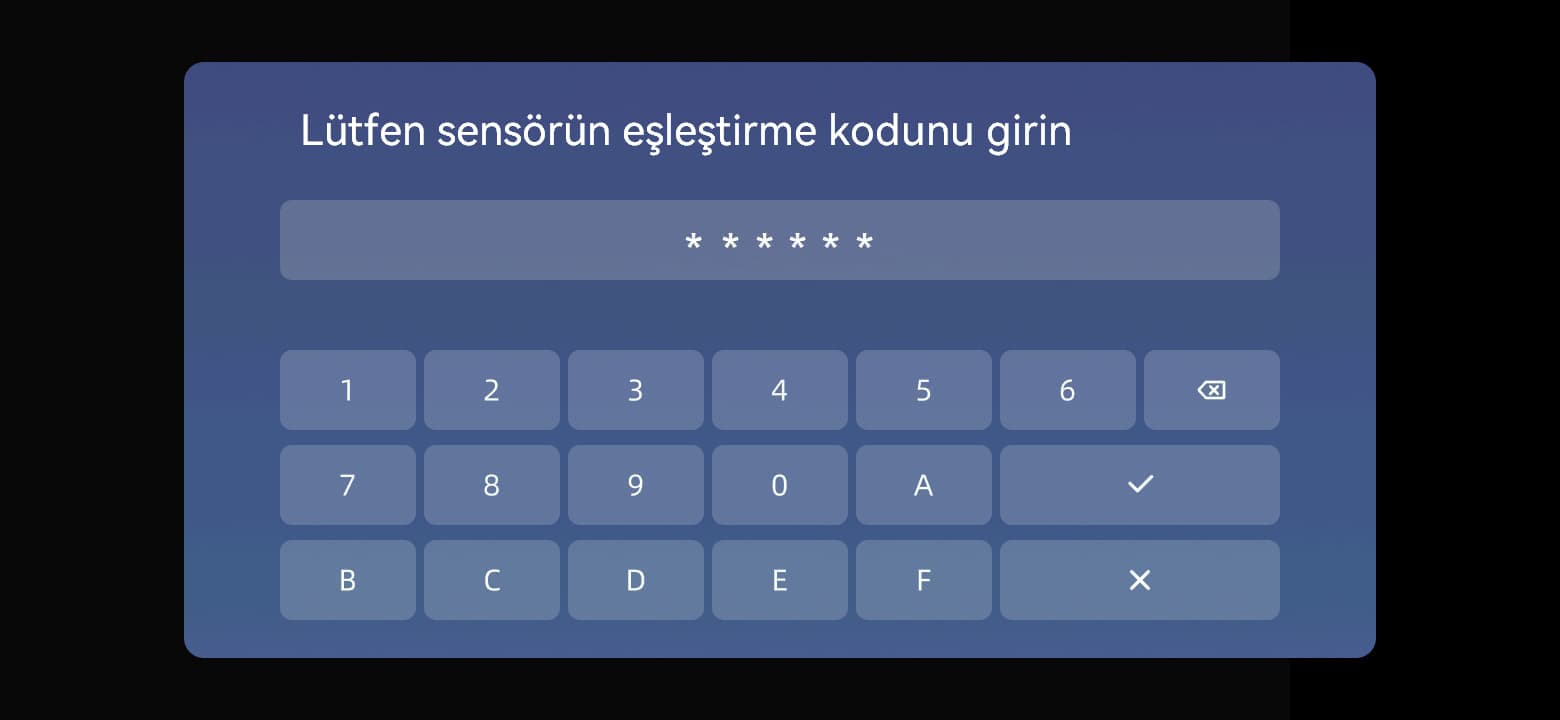

Sensör üzerindeki altı karakteri girip ✓ seçeneğine dokunun

Veriler görüntülenir; eşleştirme tamamlanmıştır

1. Eşleştirme penceresini açın

   Ana ekrandaki motosiklet alanına, ardından tekerlek alanına dokunun. “Sensörü bağla” penceresinde ilgili “Ön tekerlek” veya “Arka tekerlek” seçeneğini seçip “Onayla” düğmesine dokunun.

2. Sensör kimliğini girin

   Sensör üzerindeki altı karakteri girin ve ✓ ile onaylayın. Hataları silme tuşuyla düzeltin; × girişi iptal eder.

3. Sensörü etkinleştirin

   Ilgili TPMS sensörünü lastik supabına saat yönünde çevirerek doğru şekilde oturtun. Sensör basıncı algıladıktan sonra sürekli sinyal gönderir.

4. Eşleştirme sonucunu doğrulayın

   Ekran sensör sinyalini alıp seçilen tekerleğin basınç değerini güncellediğinde eşleştirme tamamlanmıştır.

5. Diğer tekerlek konumunu eşleştirin

   Diğer tekerleği seçin, ilgili sensörün altı karakterli kimliğini girin ve eşleştirmeyi tekrarlayın.

03.05Montaj sonrası kontrol

Sensörü sabit tutun ve birlikte verilen anahtarla önceden takılmış kilit somununu sensörün tabanına dayanacak şekilde geri sıkın. Sensörün gevşemesine veya supabın bükülmesine neden olmayın. Ardından supap tabanında ve sensör bağlantısında kaçak olup olmadığını kontrol edin. Kaçak bulunursa daha fazla sıkarak çözmeye çalışmayın; montajı, contayı ve supabın durumunu inceleyin.

Ekran üzerindeki tekerlek pozisyonunun gerçek kurulumla eşleştiğini kontrol edin.

Sensör ve kilitlerin güvende olduğundan emin olun.

Supap çevresinde hava kaçağı olup olmadığını kontrol edin.

Sürüşten önce, takılı olduğu her tekerlek konumunda veri görüntülendiğini doğrulayın.

03.06Sensör pilini değiştirme

1. Sensörü çıkarın

   Güvenli bir yere park edin. Verilen anahtarla kontra somunu gevşetin ve sensörü saat yönünün tersine çevirerek çıkarın.

2. Pil yuvasını açın

   Sensör gövdesini sabit tutun. Verilen anahtarı alttaki altıgen çıkıntıya yerleştirin ve gövdeyi iç birimden ayırmak için saat yönünün tersine çevirin.

3. Eski pili çıkarın

   Pilin kutup yönünü not edin ve eski CR1632’yi pil yuvasının yanından kaydırarak çıkarın. Devre kartını veya metal temas noktalarını kanırtmayın.

4. Yeni pili takın

   Yeni bir CR1632’yi eski pille aynı kutup yönünde yerleştirin. Doğru oturduğunu kontrol edin.

5. Kontrol edip kapatın

   Sızdırmazlık halkasının temiz, sağlam ve doğru konumda olduğunu kontrol edin. Gövdeyi ve iç birimi birleştirin, ardından verilen anahtarla saat yönünde sıkın.

6. Yeniden takıp kontrol edin

   Sensörü eski tekerleğine takın, kontra somunu sabitleyin ve ölçümlerin döndüğünü kontrol edin. Veri yoksa yeniden eşleştirin.

03.07Alarm eşikleri ve anormal lastik basıncı

Lastik basıncı ayarları ve tekerlek konumu bilgileri

Eşik ayarlamadan önce araç veya lastik üreticisinin basınç değerlerini kontrol edin. Sensörün ölçüm aralığı önerilen lastik basıncı değildir. Anormal değer veya alarm durumunda güvenle durun; lastik, supap ve sensörü inceleyip basıncı uygun bir manometreyle doğrulayın. Kaçak veya lastik hasarı giderilmeden sürmeyin. TPMS düzenli kontrollerin yerini almaz.

04.01Her sürüşten önce

Her sürüşten önce supapta deformasyon ve çatlak olmadığını; lastik basıncı sensörü ile kilit somununun gevşek olmadığını; yeterli boşluk bulunduğunu ve kaçak olmadığını kontrol edin. Soğuk lastik basıncını da doğrulayın. Doğru tekerlek konumu ve normal veriler fiziksel kontrollerin yerine geçmez. Ayrıntılar için Bölüm 01.02 Supap güvenlik notları’na bakın.

04.02Lastik basıncı sensörü bakımı

Sensörün dış yüzeyini temizleyin; supabı ve kilit somununu inceleyin. Pil değişiminden veya sensörü söküp taktıktan sonra, Bölüm 03.06 Sensör pilini değiştirme uyarınca sızdırmazlığı, tekerlek konumunu, verileri ve kaçak durumunu kontrol edin. Pil ömrü kullanım koşullarına göre değişir.

04.03Geri dönüşüm ve bertaraf

Ambalaj malzemelerini yerel olarak uygun geri dönüşüm kanallarına göre ayırın. Ürün kullanım dışı kaldığında, kabul yöntemini yerel elektrikli ve elektronik ekipman geri dönüşüm hizmetiyle teyit edin; ürünü yakmayın. Değiştirilebilir sensör pillerini Bölüm 03.06 uyarınca güvenle çıkarın; kısa devreyi önlemek için yeni ve kullanılmış pilleri metal nesnelerden uzak tutun ve uygun pil geri dönüşüm kanalına teslim edin. Ana üniteyi geri dönüşüm amacıyla kendiniz sökmeyin.

05.01Lastik basıncı izleme anormallikleri

Destek ile iletişime geçmeden önce cihaz bilgileri ve hata açıklaması hazırlayın.

06.01Kendi kendine destek

Resmî web sitesi: https://www.aotu-link.com

Satış sonrası destek için aşağıdaki “06.02 Satış sonrası destek talebi” formunu açıp doldurun. Gerekli bilgileri tek seferde vermeniz, talebinizi daha hızlı işlememize yardımcı olur.

Formu kullanamıyorsanız support@aotu-link.com adresine ürün modelini, satın alma kanalını ve sorunun açıklamasını içeren bir e-posta gönderin.

Çevrimiçi destek: Bu sayfadaki mavi sohbet simgesine dokunun; temsilciler çevrimiçiyken doğrudan iletişim kurabilirsiniz.

06.02 Satış sonrası destek talebi
