C40P타이어 공기압 모니터링 센서 사용 설명서

01.01어린이 및 소형 부품 안전

제품과 분리 가능한 작은 부품은 어린이의 손이 닿지 않는 곳에 보관하십시오. 다음 버튼 전지 안전 주의 사항은 타이어 공기압 센서가 포함된 키트에만 적용됩니다.

센서 배터리 교체는 03.06 센서 배터리 교체를, 배터리와 포장재의 분리배출은 04.03 재활용 및 폐기를 참조하십시오.

01.02밸브 안전 주의 사항

외장형 TPMS 센서를 설치하기 전에 밸브, 휠 구조 및 설치 위치가 사용에 적합한지 확인하십시오.

02.01구성품

02.02타이어 공기압 센서 사양

03.01페어링 전 준비

1. 밸브 캡 제거

   센서가 설치될 타이어 밸브에서 캡을 제거합니다.

2. 도난 방지 너트 미리 장착

   제공된 도난 방지 너트를 타이어 밸브에 돌려 끼웁니다. 아직 센서를 설치하지 마십시오.

03.02타이어 공기압 센서 페어링

페어링 방식은 기기 버전에 따라 다르며 두 방식이 동시에 제공되지는 않습니다. 바퀴 영역을 눌렀을 때 코드 입력창이 나타나면 수동 페어링을, “페어링 중”이 나타나면 자동 페어링을 진행합니다. 실제 화면에 맞는 절차를 따르십시오.

03.03자동 페어링(자동 페어링 지원 버전)

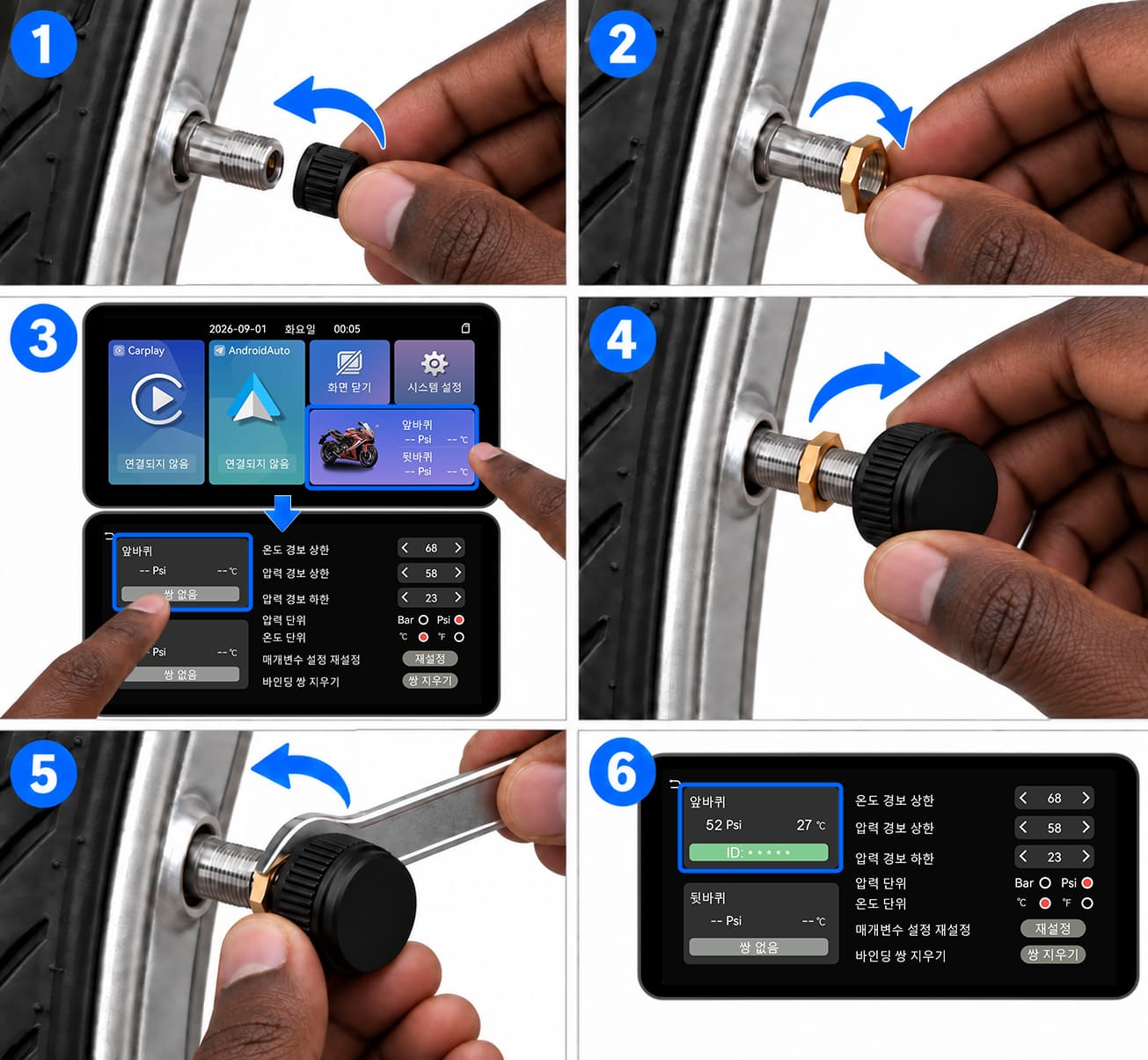

자동 페어링 지원 버전의 센서 설치 절차

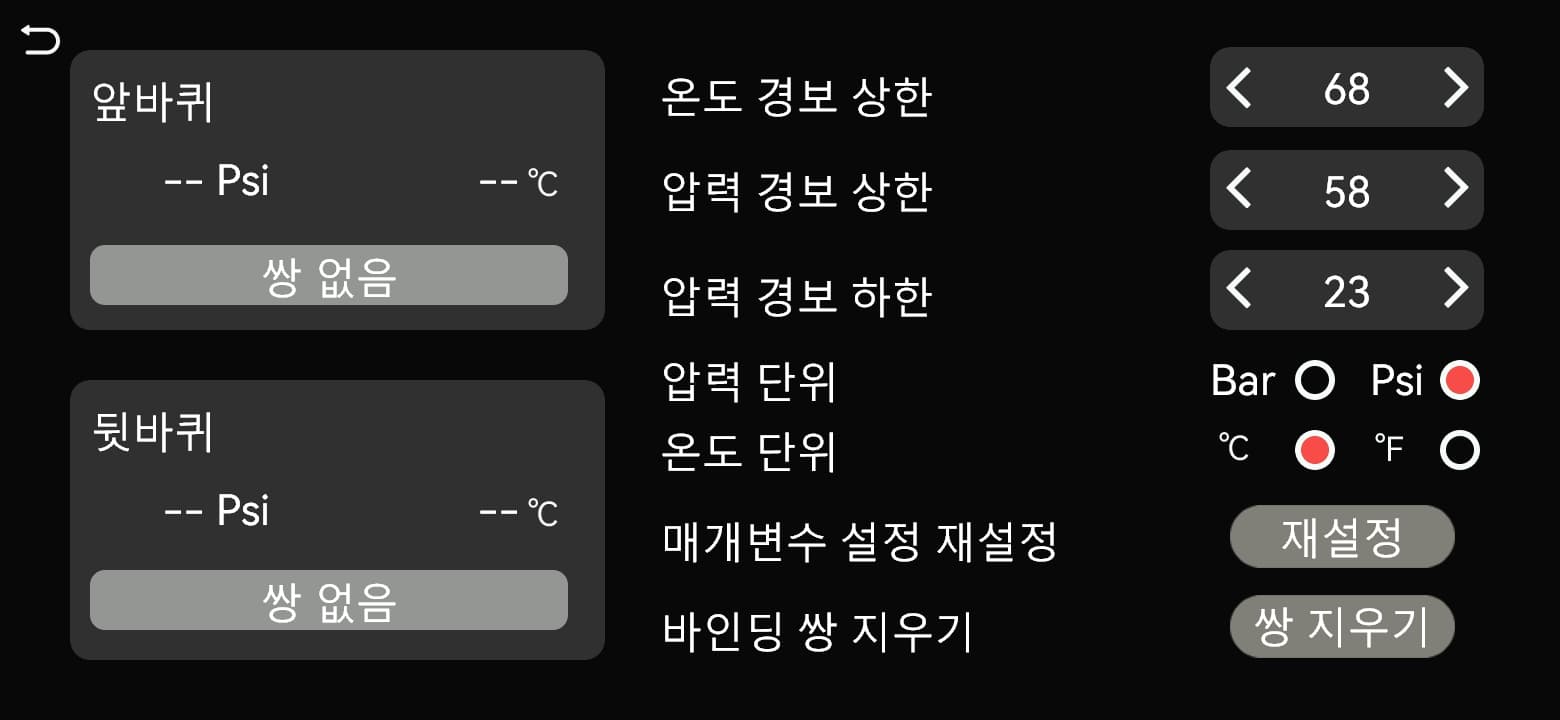

페어링할 바퀴 위치를 누릅니다

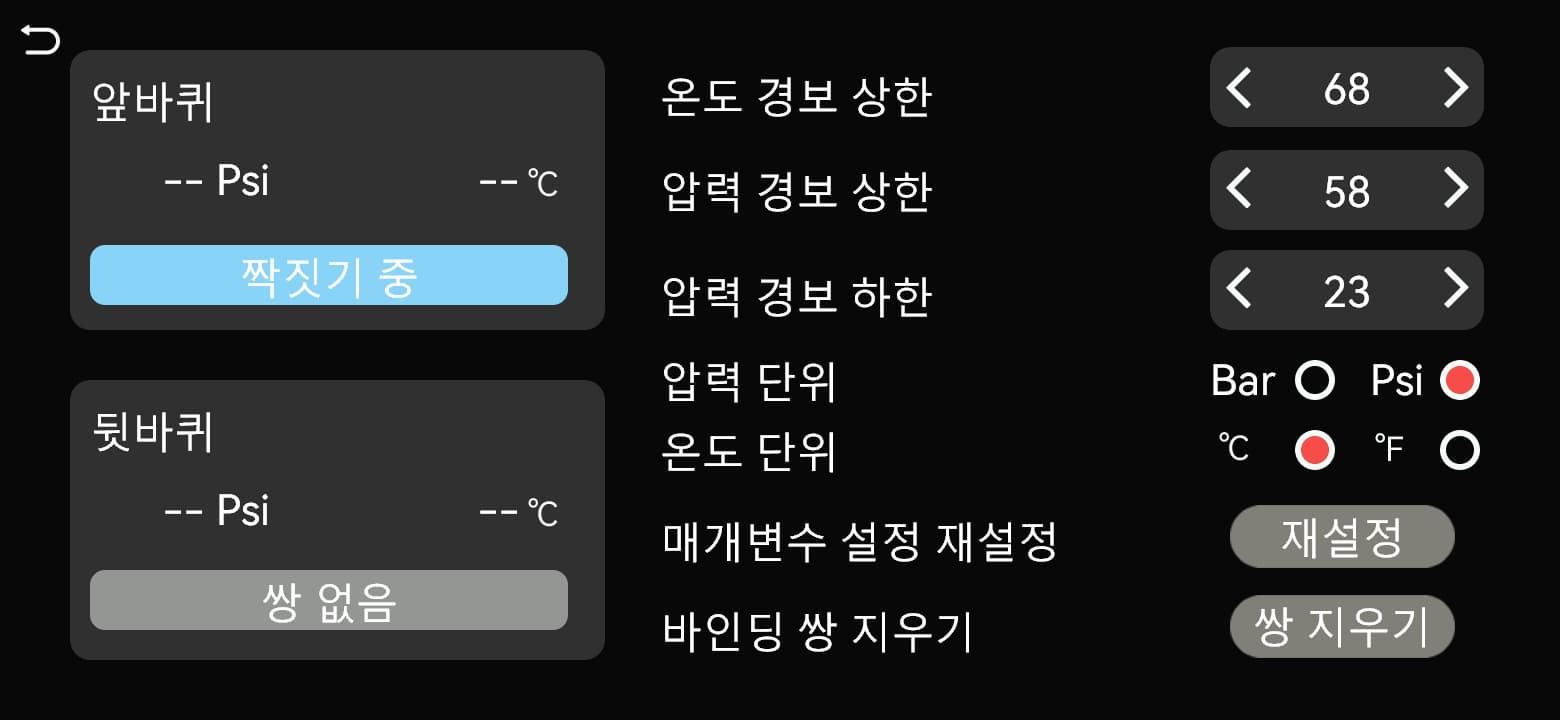

페어링 중

해당 바퀴 위치에 공기압, 온도 및 ID가 표시됩니다

1. 페어링 화면 열기

   타이어 공기압 정보를 켜고 홈 화면의 오토바이 영역을 누릅니다. 앞바퀴 또는 뒷바퀴를 선택한 뒤 해당 영역에 “페어링 중”이 표시되는지 확인합니다.

2. 센서 활성화

   페어링 중 표시를 확인한 후 해당 TPMS 센서를 타이어 밸브에 시계 방향으로 돌려 정확히 장착합니다. 센서는 공기압을 감지하면 계속 신호를 전송합니다.

3. 페어링 결과 확인

   기기가 센서 신호를 수신하여 선택한 바퀴의 공기압 수치를 갱신하면 페어링이 완료된 것입니다.

4. 다른 바퀴 위치 페어링

   반대쪽 바퀴를 선택하고 두 번째 센서에 대해 같은 절차를 반복합니다.

03.04수동 페어링(수동 페어링 지원 버전)

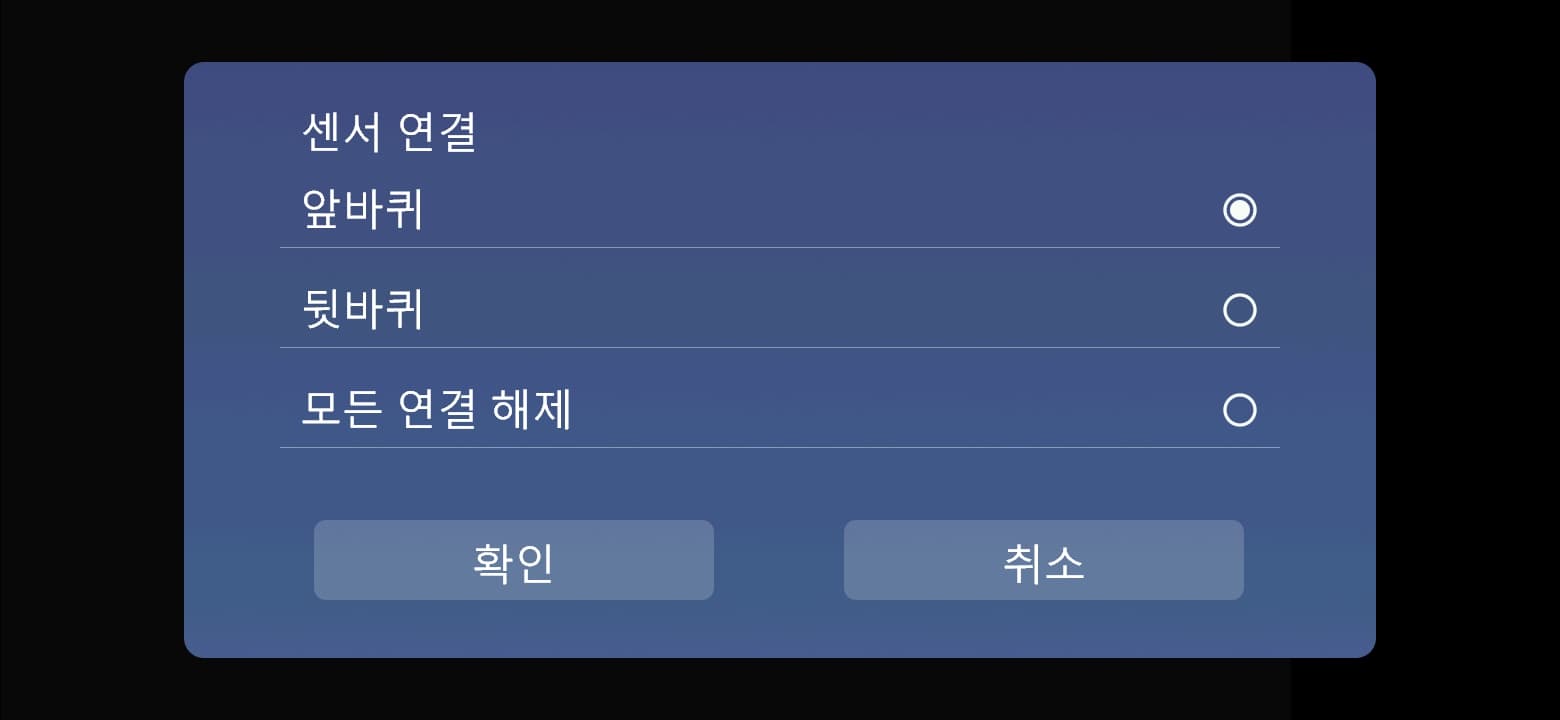

센서 등록: 앞바퀴 / 뒷바퀴 → 확인

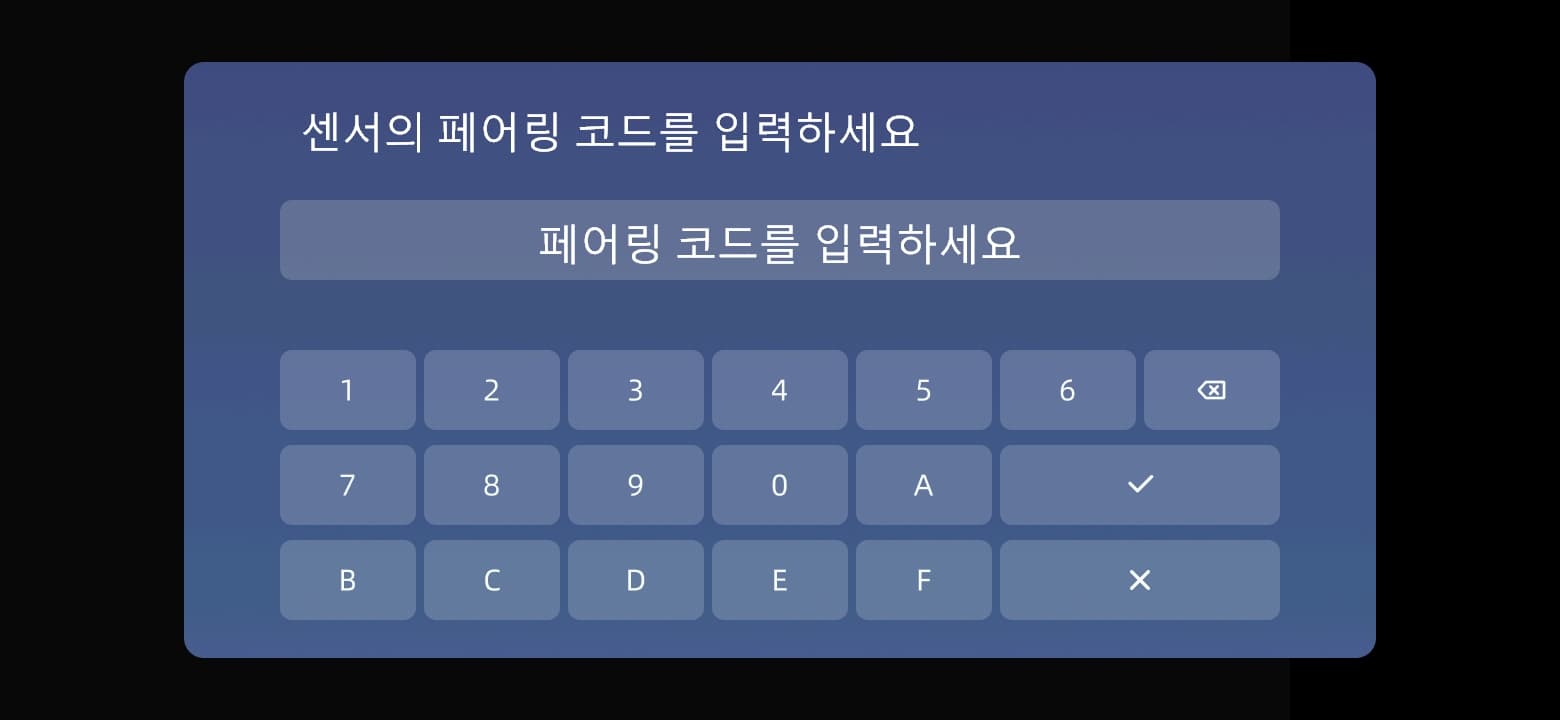

센서의 페어링 코드를 입력합니다

센서의 여섯 글자를 입력하고 ✓를 누릅니다

데이터가 표시되면 페어링이 완료됩니다

1. 페어링 창 열기

   홈 화면에서 오토바이 영역을 누른 다음 바퀴 영역을 누릅니다. “센서 등록” 창에서 해당하는 “앞바퀴” 또는 “뒷바퀴”를 선택하고 “확인”을 누릅니다.

2. 센서 ID 입력

   센서에 표시된 여섯 문자를 입력하고 ✓를 눌러 확인합니다. 잘못 입력한 문자는 삭제 키로 수정하고 ×로 취소할 수 있습니다.

3. 센서 활성화

   해당 TPMS 센서를 타이어 밸브에 시계 방향으로 돌려 정확히 장착합니다. 센서는 공기압을 감지하면 계속 신호를 전송합니다.

4. 페어링 결과 확인

   기기가 센서 신호를 수신하여 선택한 바퀴의 공기압 수치를 갱신하면 페어링이 완료된 것입니다.

5. 다른 바퀴 위치 페어링

   반대쪽 바퀴를 선택하고 해당 센서의 여섯 문자 ID를 입력한 뒤 페어링을 반복합니다.

03.05설치 후 점검

센서를 제자리에 장착한 후 센서를 단단히 잡고, 동봉된 렌치로 미리 장착한 도난 방지 너트를 센서 밑부분에 닿을 때까지 조이십시오. 센서가 풀리거나 밸브가 휘지 않도록 주의하십시오. 이어서 밸브 밑부분과 센서 연결부에 공기 누출이 없는지 점검하십시오. 누출이 있으면 더 세게 조이기 전에 설치 상태, 씰 및 밸브 상태를 먼저 확인하십시오.

스크린에 있는 바퀴 위치가 실제 설치와 일치하는지 확인합니다.

센서와 도난 방지 너트가 단단히 고정되었는지 확인하십시오.

타이어 밸브 주변에서 공기가 새는지 확인하십시오.

주행 전에 설치된 모든 바퀴 위치에 데이터가 표시되는지 확인하십시오.

03.06센서 배터리 교체

1. 센서 분리

   안전한 곳에 주차합니다. 동봉된 렌치로 잠금 너트를 풀고 센서를 시계 반대 방향으로 돌려 분리합니다.

2. 배터리함 열기

   센서 케이스를 단단히 잡습니다. 하단 육각 돌출부에 동봉된 렌치를 걸고 시계 반대 방향으로 돌려 케이스와 내부 부품을 분리합니다.

3. 기존 배터리 꺼내기

   전지의 극성을 확인하고 기존 CR1632를 전지실 옆으로 밀어 빼냅니다. 회로 기판이나 금속 접점을 지렛대처럼 들어 올리지 마십시오.

4. 새 배터리 넣기

   기존 전지와 같은 극성으로 새 CR1632를 넣고 제대로 안착했는지 확인합니다.

5. 점검 후 닫기

   밀봉 링이 깨끗하고 손상 없이 제자리에 있는지 확인합니다. 케이스와 내부 부품을 조립한 후 동봉된 렌치로 시계 방향으로 조입니다.

6. 재설치 및 점검

   센서를 원래 바퀴에 다시 설치하고 잠금 너트를 고정한 뒤 측정값이 표시되는지 확인합니다. 표시되지 않으면 다시 페어링하십시오.

03.07경보 임계값 및 비정상 공기압 대응

타이어 공기압 설정 및 바퀴 위치 정보

경보 기준을 설정하기 전에 차량 또는 타이어 제조사의 공기압 지침을 확인하십시오. 센서의 측정 범위는 권장 공기압이 아닙니다. 이상 수치나 경보가 발생하면 안전하게 정차하여 타이어, 밸브와 센서를 점검하고 적절한 공기압계로 다시 확인하십시오. 누출이나 타이어 손상이 해결되기 전에는 주행하지 마십시오. TPMS는 정기 점검을 대신하지 않습니다.

04.01주행 전 점검

주행 전마다 밸브에 변형이나 균열이 없는지, TPMS 센서와 도난 방지 너트가 느슨하지 않은지, 주변 간격이 충분하고 공기 누출이 없는지 확인한 뒤 냉간 타이어 공기압을 점검하십시오. 화면의 바퀴 위치와 표시값이 정상이어도 실제 점검을 대신하지는 않습니다. 자세한 내용은 01.02 밸브 안전 주의 사항을 참조하십시오.

04.02TPMS 유지 관리

센서 외부를 청소하고 밸브와 도난 방지 너트를 점검하십시오. 배터리를 교체하거나 센서를 분리 후 다시 장착한 경우, 03.06 센서 배터리 교체에 따라 씰, 바퀴 위치, 표시 데이터 및 공기 누출을 확인하십시오. 배터리 수명은 사용 조건에 따라 달라집니다.

04.03재활용 및 폐기

포장재는 지역 규정에 따라 분리배출하십시오. 제품을 폐기할 때는 지역 전기·전자 제품 재활용 서비스에 처리 방법을 문의하고, 제품을 태우지 마십시오. 교체 가능한 센서 배터리는 03.06에 따라 안전하게 제거하십시오. 새 배터리와 사용한 배터리가 금속 물체에 닿아 단락되지 않도록 하고, 지역 배터리 수거함에 배출하십시오. 재활용을 위해 기기를 직접 분해하지 마십시오.

05.01TPMS 이상

지원에 연락하기 전에 장치 정보와 오류에 대한 설명을 준비하십시오.

06.01셀프 서비스

공식 웹사이트: https://www.aotu-link.com

개별 사후 지원이 필요하면 아래의 “06.02 사후 지원 문의” 양식을 펼쳐 작성하십시오. 필요한 정보를 한 번에 제공할 수 있어 더 신속하게 처리할 수 있습니다.

양식을 사용할 수 없는 경우 제품 모델, 구매처 및 문제 설명을 포함하여 support@aotu-link.com으로 이메일을 보내십시오.

온라인 지원: 이 페이지의 파란색 채팅 아이콘을 클릭하십시오. 상담원이 온라인 상태이면 실시간으로 문의할 수 있습니다.

06.02 사후 지원 문의
