C40PManual del sensor de presión de neumáticos C40P
Instrucciones completas para el sensor de presión de neumáticos C40P, desde la instalación hasta el mantenimiento diario.
Información de seguridad
01.01Seguridad infantil y de piezas pequeñas
Mantenga el producto y todas las piezas pequeñas desmontables fuera del alcance de los niños. Las siguientes precauciones relativas a las pilas de botón solo se aplican a los kits equipados con sensores de presión de neumáticos.
Para cambiar la pila del sensor, consulte la sección 03.06; para la clasificación y eliminación de las pilas y del embalaje, consulte la sección 04.03.
01.02Aviso de seguridad de la válvula
Antes de instalar un sensor TPMS externo, confirme que la válvula, la estructura de la rueda y la posición de instalación sean adecuadas.
Producto, contenido del paquete y especificaciones
02.01Contenido del paquete
| N.º | Nombre | Descripción |
|---|---|---|
| 1 | Kit de sensores de presión de neumáticos | Juego de 2 sensores; cada sensor incluye una pila CR1632 instalada. Incluye la llave y las contratuercas correspondientes. |
02.02Especificaciones del sensor de presión de neumáticos
| Elemento | Especificación |
|---|---|
| Pila | CR1632 (instalado en el sensor) |
| Rango de medición | 0–116 psi（0–8 bar） |
| Precisión de medición | Aproximadamente ±1.5 psi (±0.1 bar) |
| Umbrales de alarma | Configurables por el usuario en el dispositivo |
Emparejamiento de los sensores de presión de neumáticos
03.01Preparación antes del emparejamiento
-
Retire el tapón de la válvula
Retire el tapón de la válvula del neumático en el que instalará el sensor.
-
Monte previamente la contratuerca
Enrosque la tuerca antirrobo suministrada en la válvula del neumático. No instale todavía el sensor.
03.02Emparejamiento del sensor de presión de neumáticos
El método de emparejamiento depende de la versión de la unidad principal; los dos métodos no están disponibles a la vez. Tras tocar una posición de rueda, si aparece una ventana para introducir un código de emparejamiento, siga el procedimiento manual; si aparece «Emparejando», siga el procedimiento automático. Utilice los pasos que correspondan a la interfaz de su equipo.
03.03Emparejamiento automático (para versiones con emparejamiento automático)

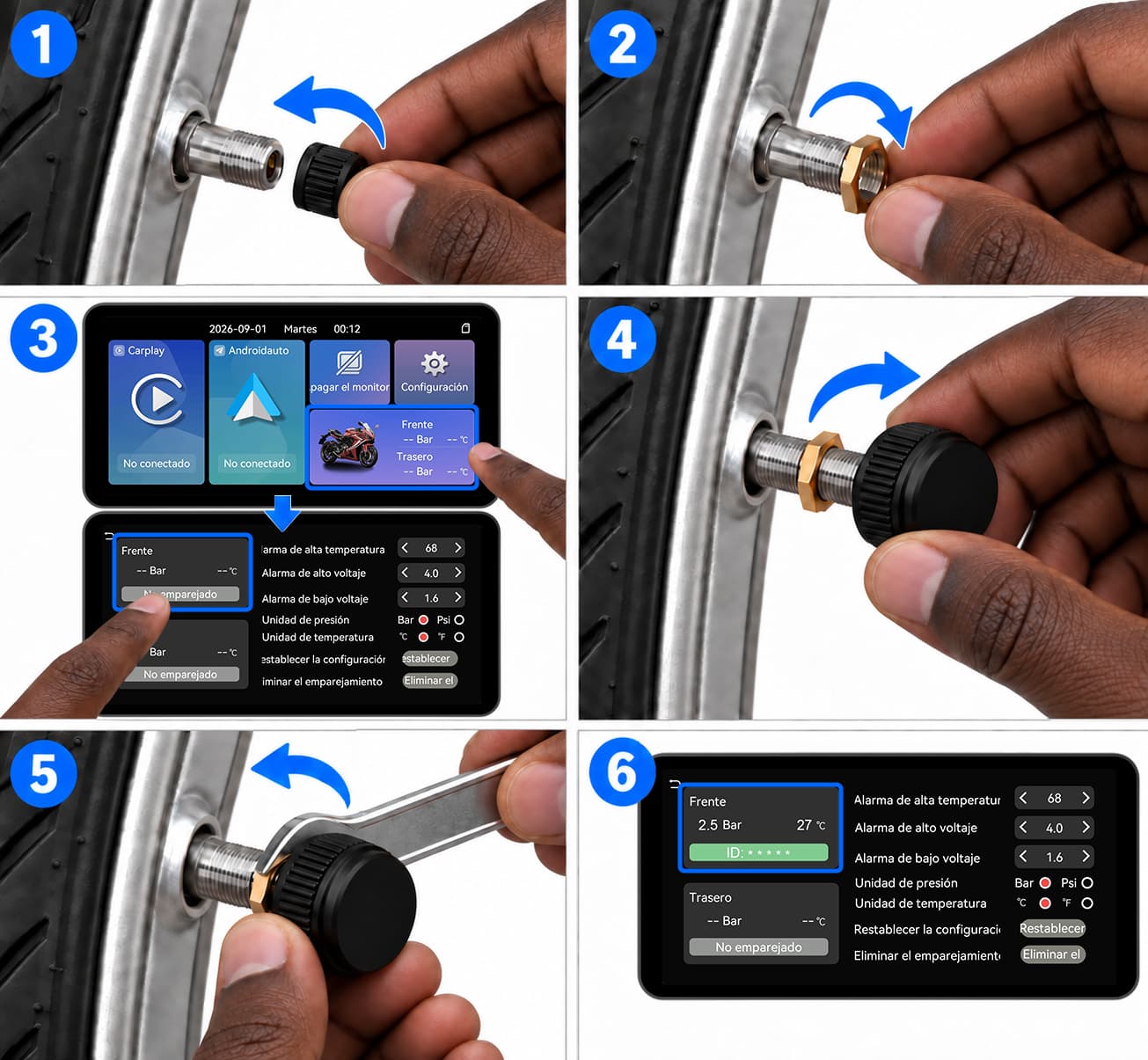

Instalación del sensor para versiones con emparejamiento automático
Seleccione la posición de la rueda que desea emparejar

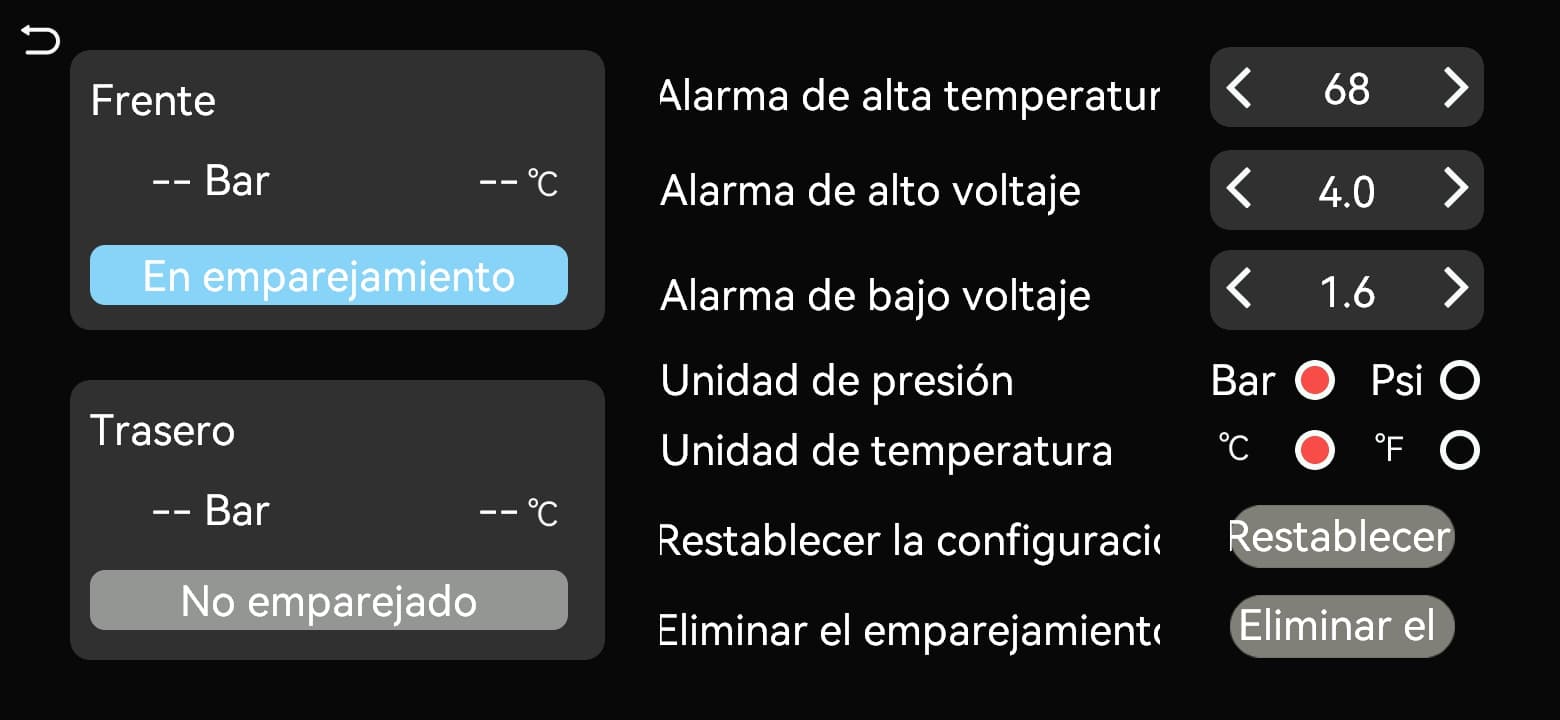

Emparejando

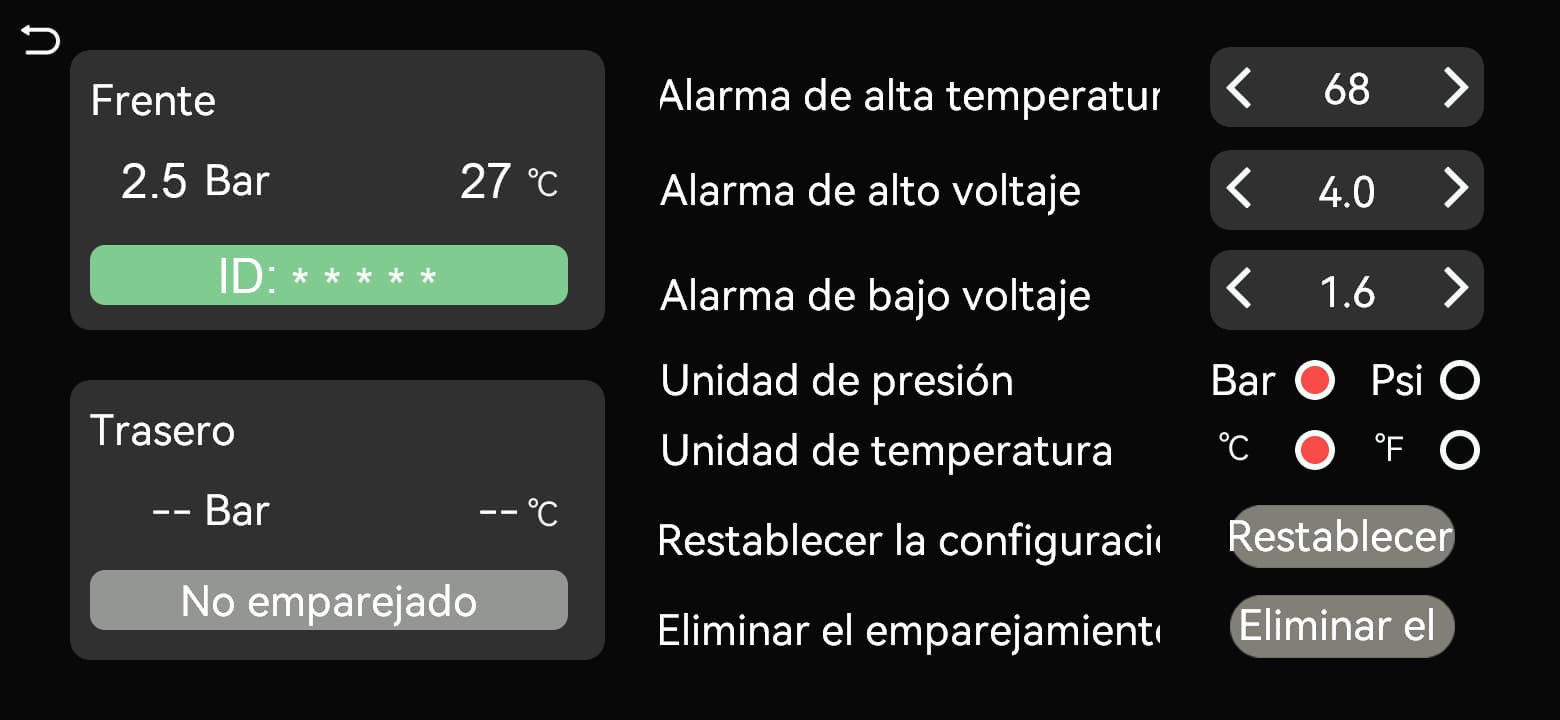

La rueda muestra presión, temperatura y ID
-
Abra la pantalla de emparejamiento
Active la información de presión de neumáticos y toque la zona de la motocicleta en la pantalla principal para abrir la página de presión. Toque la posición de la rueda delantera o trasera que desea emparejar y confirme que muestre «Emparejando».
-
Activar el sensor
Después de que la unidad principal muestre «Emparejando», enrosque el sensor externo de presión de neumáticos correspondiente en la válvula, en sentido horario, hasta que quede correctamente colocado. El sensor transmite señales de forma continua cuando detecta presión.
-
Confirme el emparejamiento
El emparejamiento se completa cuando la pantalla recibe la señal del sensor y actualiza la presión de la rueda seleccionada.
-
Empareje la otra rueda
Seleccione la otra rueda y repita el procedimiento con el segundo sensor.
03.04Emparejamiento manual (para versiones con emparejamiento manual)

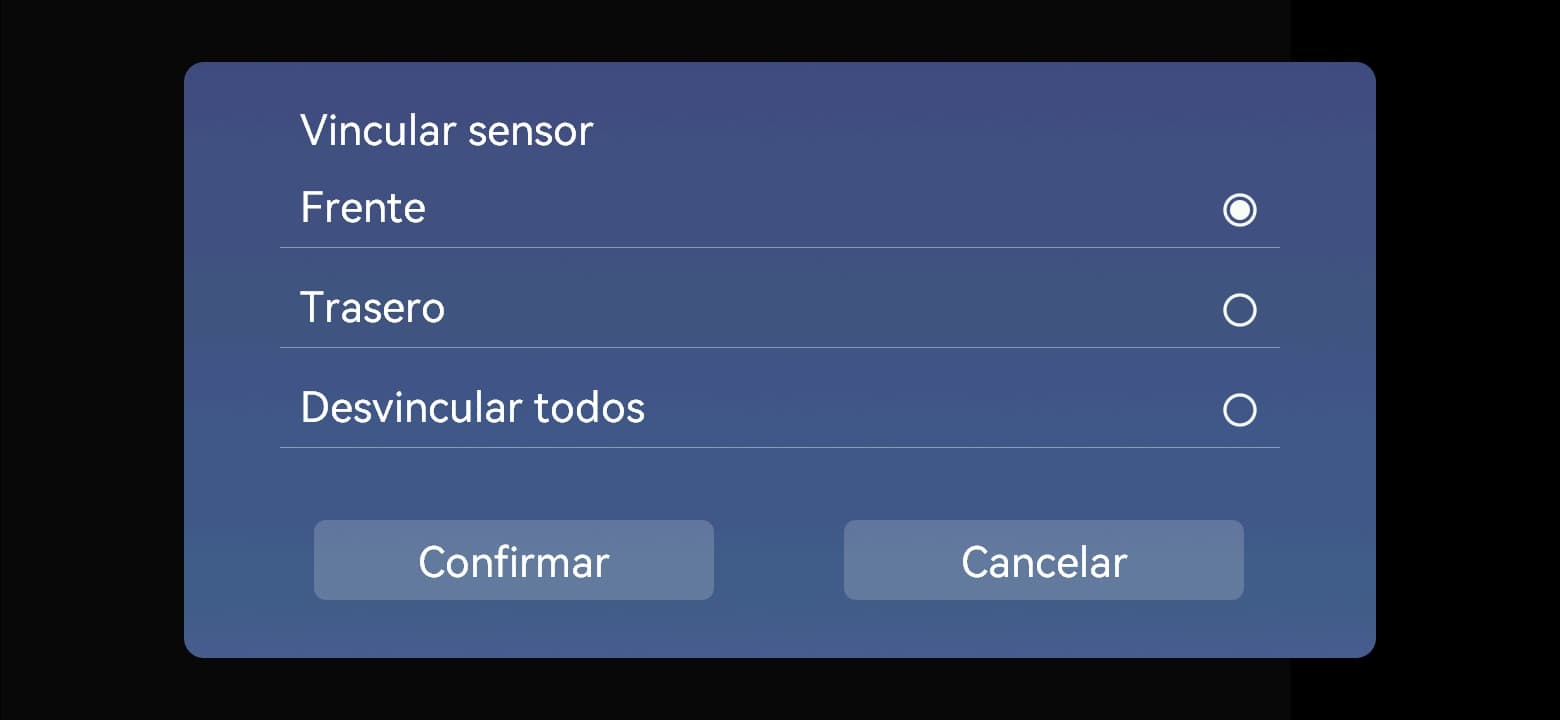

Vincular sensor: Rueda delantera / Rueda trasera → Confirmar

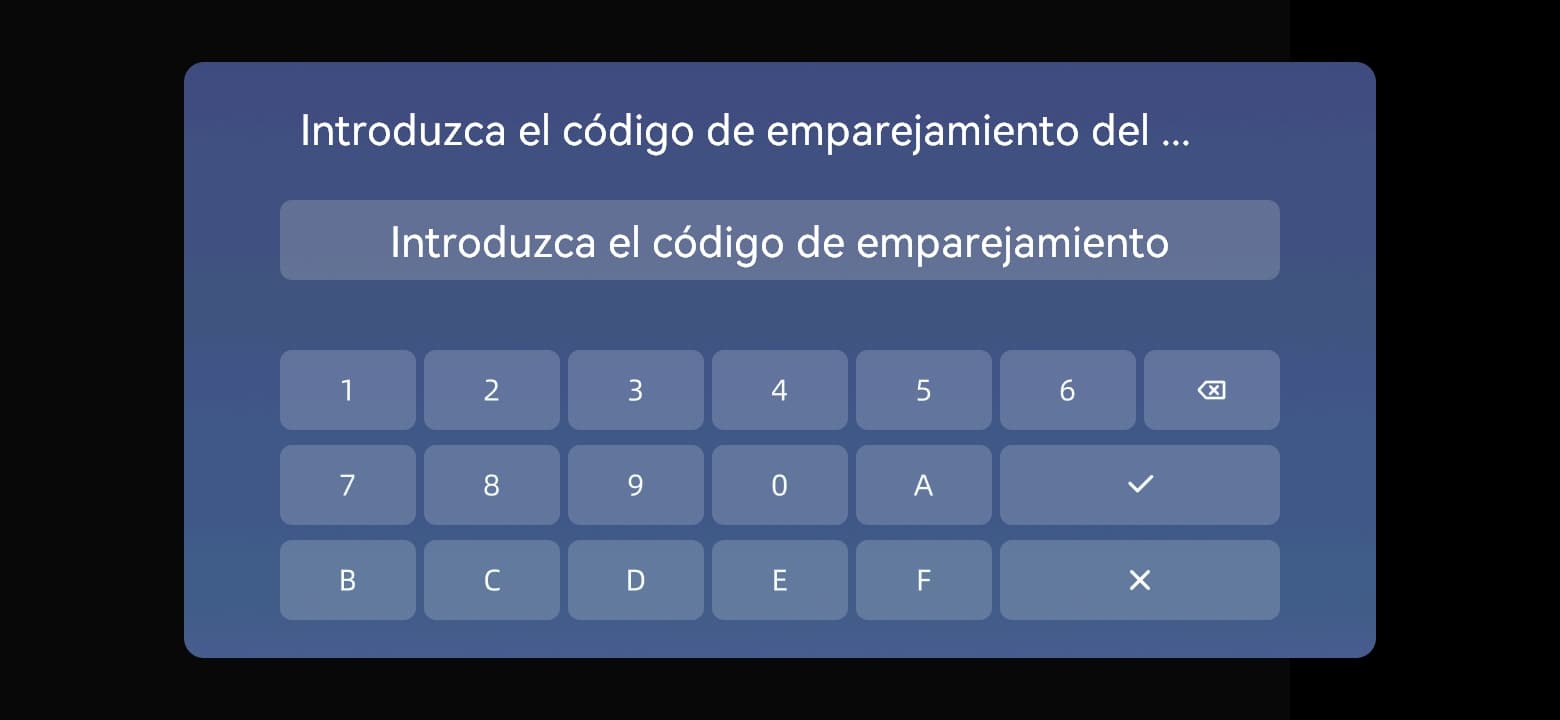

Introduzca el código de emparejamiento del sensor

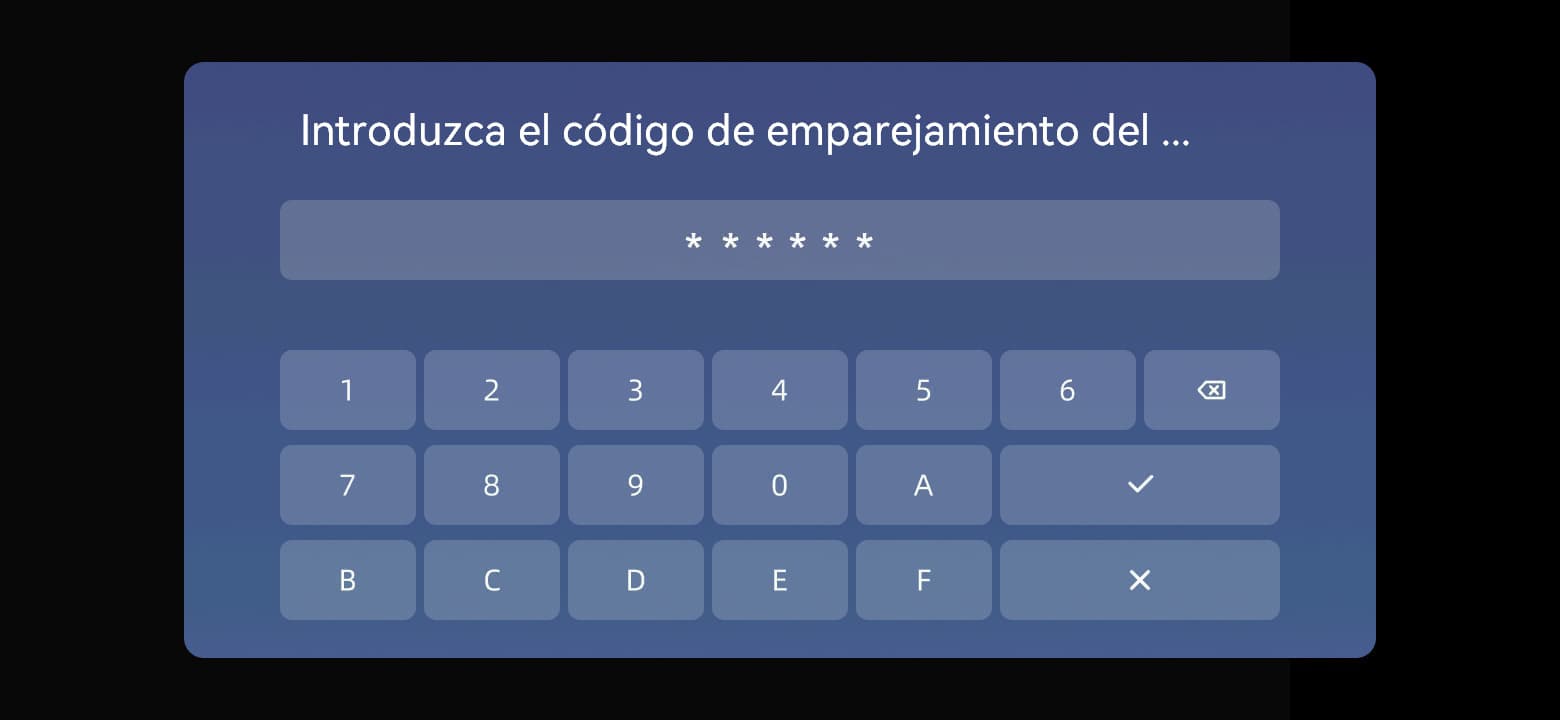

Introduzca los seis caracteres del sensor y pulse ✓
Se muestran datos: emparejamiento realizado
-
Abra la ventana de emparejamiento
Toque la zona de la motocicleta en la pantalla principal y luego una rueda. En «Vincular sensor», seleccione «Rueda delantera» o «Rueda trasera» según corresponda y toque «Confirmar».
-
Introduzca el ID del sensor
Introduzca los seis caracteres impresos en el sensor y toque ✓ para confirmar. Corrija los errores con la tecla de borrado; × cancela la entrada.
-
Activar el sensor
Enrosque el sensor TPMS correspondiente en la válvula en sentido horario hasta que quede correctamente asentado. El sensor transmite continuamente tras detectar presión.
-
Confirme el emparejamiento
El emparejamiento se completa cuando la pantalla recibe la señal del sensor y actualiza la presión de la rueda seleccionada.
-
Empareje la otra rueda
Seleccione la otra rueda, introduzca el identificador de seis caracteres del sensor correspondiente y repita el emparejamiento.
03.05Comprobación tras la instalación
Sujete el sensor y use la llave suministrada para enroscar la contratuerca premontada hasta la base del sensor. No afloje el sensor ni doble la válvula. Compruebe si hay fugas en la base de la válvula y en la unión del sensor. Si hay una fuga, revise el montaje, las juntas y el estado de la válvula en lugar de apretar con más fuerza.
Asegúrese de que la posición de la rueda en la pantalla coincide con la instalación real.
Asegúrese de que el sensor y la contratuerca estén bien sujetos.
Compruebe si hay fugas de aire alrededor de la válvula.
Antes de circular, confirme que se muestran datos para todas las posiciones de rueda equipadas.
03.06Cambio de la pila del sensor
-
Retire el sensor
Estacione en un lugar seguro. Afloje la contratuerca con la llave suministrada y desenrosque el sensor en sentido antihorario.
-
Abra el compartimento de la pila
Sujete la carcasa del sensor. Coloque la llave suministrada sobre el saliente hexagonal inferior y gire en sentido antihorario para separar la carcasa del conjunto interno.
-
Retire la pila usada
Observe la polaridad y deslice lateralmente la pila CR1632 usada fuera del compartimento. No haga palanca sobre la placa ni los contactos metálicos.
-
Coloque una pila nueva
Introduzca una pila CR1632 nueva con la misma polaridad que la anterior. Compruebe que quede bien asentada.
-
Verificar y cerrar
Compruebe que la junta esté limpia, intacta y bien colocada. Monte la carcasa y el conjunto interno y apriete en sentido horario con la llave suministrada.
-
Reinstalar y verificar
Vuelva a instalar el sensor en su rueda original, asegure la contratuerca y compruebe que vuelvan las lecturas. Si no aparecen datos, repita el emparejamiento.
03.07Umbrales de alarma y presión anómala
Ajustes de presión de neumáticos e información de la posición de rueda
Antes de ajustar los umbrales, consulte las presiones indicadas por el fabricante del vehículo o de los neumáticos. El rango de medida del sensor no es una presión recomendada. Ante una lectura anormal o una alarma, deténgase en un lugar seguro, revise neumático, válvula y sensor, y verifique la presión con un manómetro adecuado. No circule hasta resolver las fugas o los daños. El TPMS no sustituye las revisiones habituales.
Mantenimiento rutinario
04.01Antes de cada trayecto
Antes de cada trayecto, compruebe que la válvula no esté deformada ni agrietada, que el sensor de presión y la contratuerca estén bien sujetos, que haya suficiente holgura y que no haya fugas de aire. Compruebe también la presión de los neumáticos en frío. La posición correcta de las ruedas y las lecturas normales no sustituyen una inspección física. Para conocer los requisitos detallados, consulte la sección 01.02 Aviso de seguridad de la válvula.
04.02Mantenimiento del TPMS
Limpie el exterior del sensor e inspeccione la válvula y la contratuerca. Después de cambiar una pila o de volver a montar un sensor, siga la sección 03.06 Cambio de la pila del sensor para comprobar la estanqueidad, la posición de la rueda, las lecturas y posibles fugas. La duración de la pila varía según las condiciones de uso.
04.03Reciclaje y eliminación
Clasifique los materiales de embalaje y entréguelos a los canales de reciclaje locales correspondientes. Consulte con el servicio local de recogida de aparatos eléctricos y electrónicos cómo entregar el producto; no lo incinere. Retire de forma segura las pilas sustituibles de los sensores según la sección 03.06 Cambio de la pila del sensor, evite que las pilas nuevas o usadas entren en contacto con objetos metálicos para prevenir cortocircuitos y entréguelas en un punto de recogida de pilas adecuado. No desmonte la unidad principal por su cuenta para reciclarla.
Solución de problemas
05.01Problemas con la supervisión de la presión de neumáticos
Sin datos de presión
Compruebe que la función de presión de neumáticos esté activada, que se haya seleccionado la posición correcta de la rueda delantera o trasera y que el sensor esté correctamente instalado.
Siguiente paso: vuelva a emparejar el sensor de la posición de rueda correspondiente.
Posición de rueda incorrecta
Compruebe si se han intercambiado los sensores delantero y trasero y si se seleccionó la posición de rueda correcta durante el emparejamiento.
Siguiente paso: elimine el emparejamiento afectado y vuelva a emparejar el sensor.
Fuga de aire tras instalar el sensor
Compruebe que el sensor y la contratuerca estén correctamente instalados, y que la válvula y las superficies de sellado no tengan suciedad ni daños.
Siguiente paso: retire inmediatamente el sensor y vuelva a colocar el tapón de la válvula. No circule hasta que se haya resuelto la fuga.
Soporte técnico
Antes de contactar con el servicio de atención al cliente, prepare la información del dispositivo y una descripción del problema para que podamos atenderle más rápidamente.
06.01Autoservicio
Sitio web oficial: https://www.aotu-link.com
Para solicitar asistencia posventa, abra y complete el formulario «06.02 Solicitud de asistencia posventa» que aparece a continuación. Así podrá proporcionar toda la información necesaria de una vez y podremos atenderle más rápidamente.
Si no puede usar el formulario, envíe un correo a support@aotu-link.com, e incluya el modelo del producto, el canal de compra y una descripción del problema.
Servicio de atención en línea: haga clic en el icono azul de chat de esta página.
