C40Pタイヤ空気圧監視センサー取扱説明書
取り付けから日常のメンテナンスまで、C40P タイヤ空気圧監視センサーの完全な操作手順を確認できます。
安全に関する注意事項
01.01お子様と小さな部品の安全
製品および取り外し可能な小さな部品は、お子様の手の届かない場所に保管してください。以下のボタン電池に関する注意は、タイヤ空気圧センサーが付属するキットにのみ適用されます。
センサー電池の交換については03.06 センサー電池の交換を、電池と梱包材の分別については04.03 リサイクルと廃棄を参照してください。
01.02バルブの安全に関する注意
外付けTPMSセンサーを取り付ける前に、バルブ、ホイール構造および取付位置が使用に適していることを確認してください。
製品、同梱品と仕様
02.01同梱品
| 番号 | 名称 | 説明 |
|---|---|---|
| 1 | タイヤ空気圧センサーセット | 1セットにセンサー2個が含まれ、各センサーにCR1632電池が1個取り付け済みです。専用レンチとナットも付属します。前輪と後輪にそれぞれ1個ずつ使用します。 |
02.02タイヤ空気圧センサーの仕様
| 項目 | 仕様 |
|---|---|
| バッテリー | CR1632（センサーに装着済み） |
| 測定範囲 | 0–116 psi（0–8 bar） |
| 測定精度 | 約 ±1.5 psi (±0.1 bar) |
| 警報しきい値 | 本体でユーザーが調整可能 |
タイヤ空気圧監視のペアリング
03.01ペアリング前の準備
-
バルブキャップを外す
センサーがインストールされるタイヤバルブからキャップを取り除く。
-
盗難防止ナットをあらかじめ取り付ける
付属の盗難防止ナットをタイヤバルブにねじ込みます。この時点ではセンサーを取り付けないでください。
03.02タイヤ空気圧センサーのペアリング
ペアリング方式は本体のバージョンによって異なり、両方式が同時に提供されることはありません。車輪の領域をタップしたとき、コード入力画面が出る場合は手動ペアリング、「ペアリング中」と表示される場合は自動ペアリングの手順に従ってください。
03.03自動ペアリング（自動ペアリング対応バージョン）

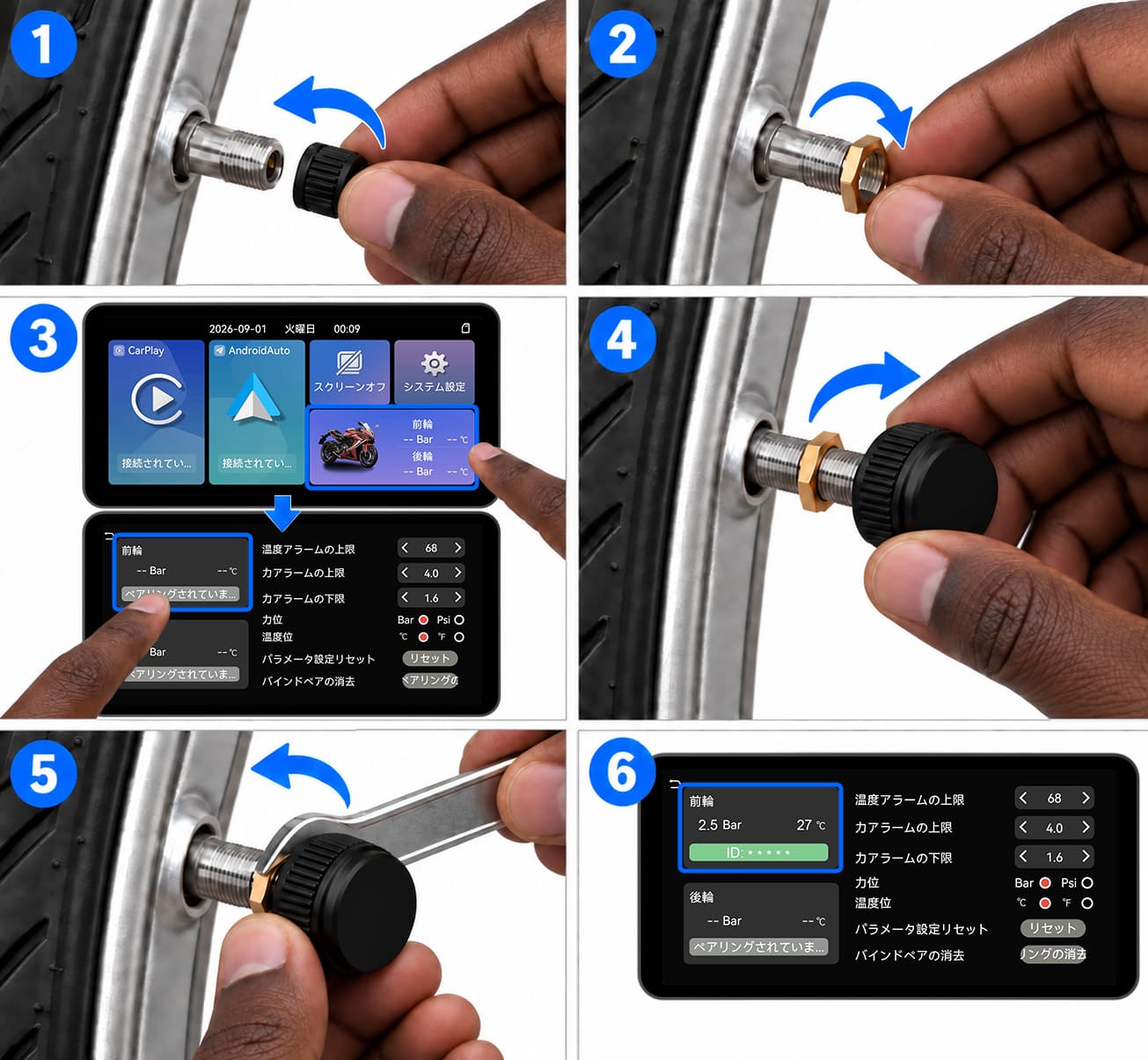

自動ペアリング対応バージョンのセンサー取付手順
ペアリングする車輪位置をタップ
ペアリング中

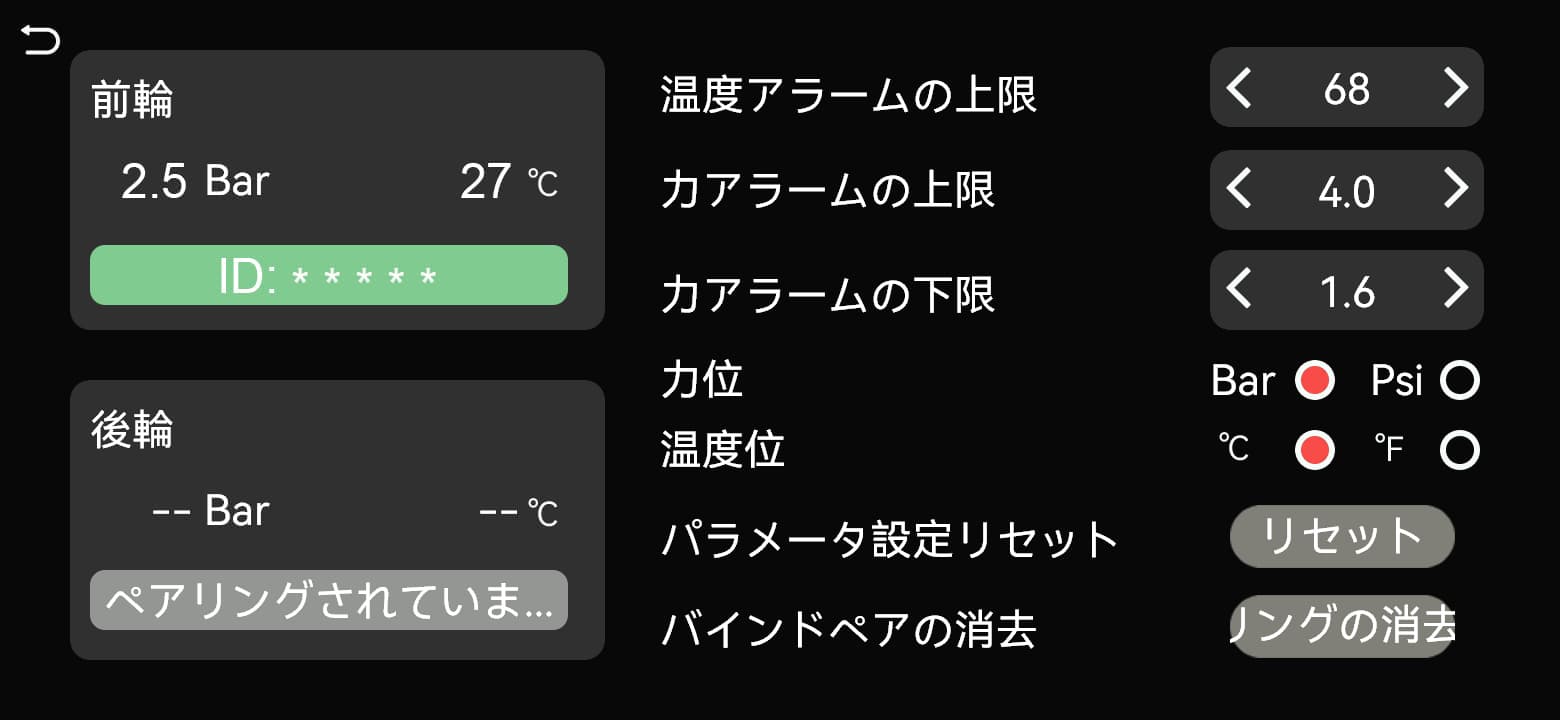

該当位置に空気圧、温度、IDが表示される
-
ペアリング画面を開く
タイヤ空気圧情報をオンにし、ホーム画面のバイクの領域をタップします。前輪または後輪を選び、その領域に「ペアリング中」と表示されることを確認してください。
-
センサーを有効にする
ペアリング中の表示を確認してから、対応するTPMSセンサーをタイヤバルブに時計回りにねじ込み、正しく取り付けます。空気圧を検出するとセンサーは継続して信号を送信します。
-
ペアリング結果を確認する
本体がセンサーの信号を受信し、選択した車輪の空気圧表示が更新されると、ペアリングは完了です。
-
もう一方の車輪位置をペアリングする
もう一方の車輪を選び、もう1個のセンサーで同じ手順を繰り返します。
03.04手動ペアリング（手動ペアリング対応バージョン）

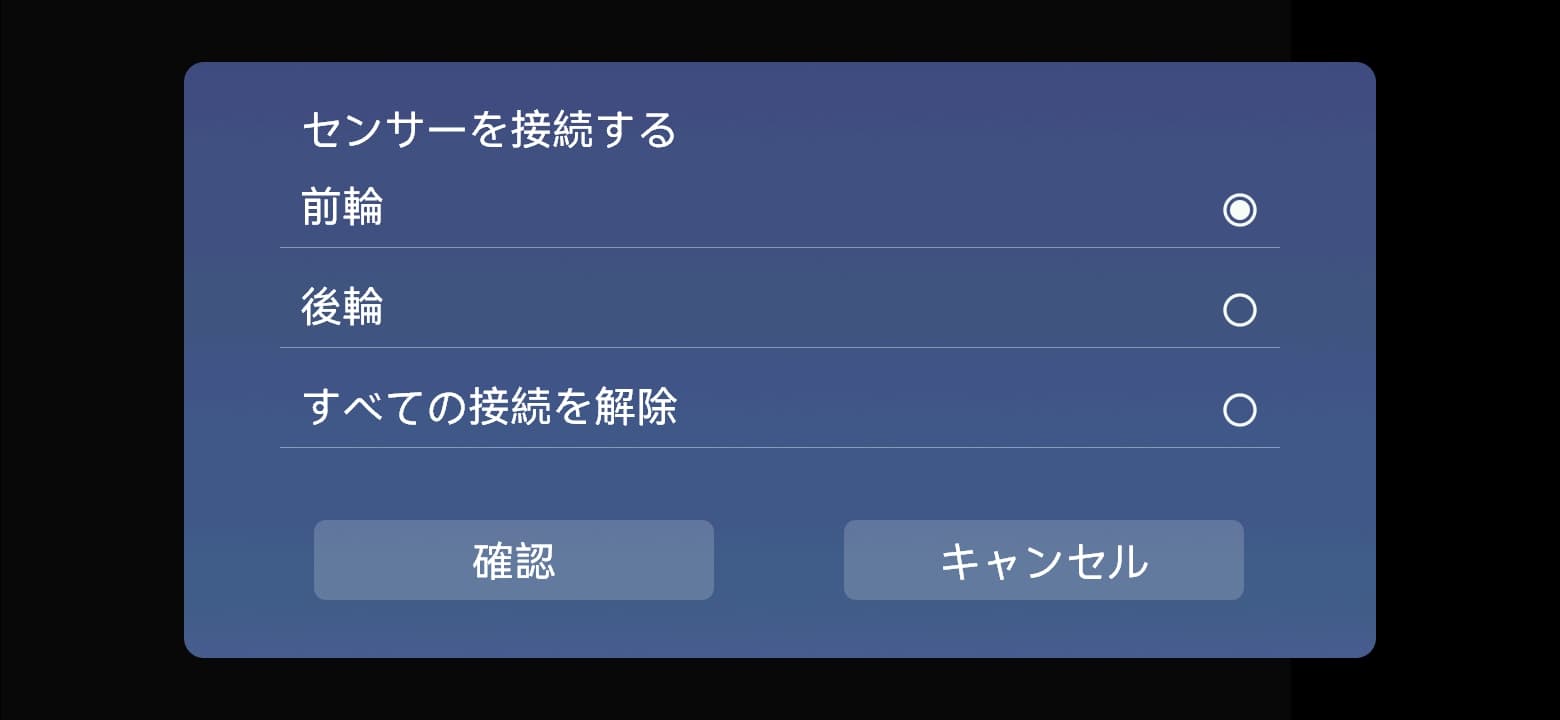

センサーを登録：前輪／後輪 → 確定

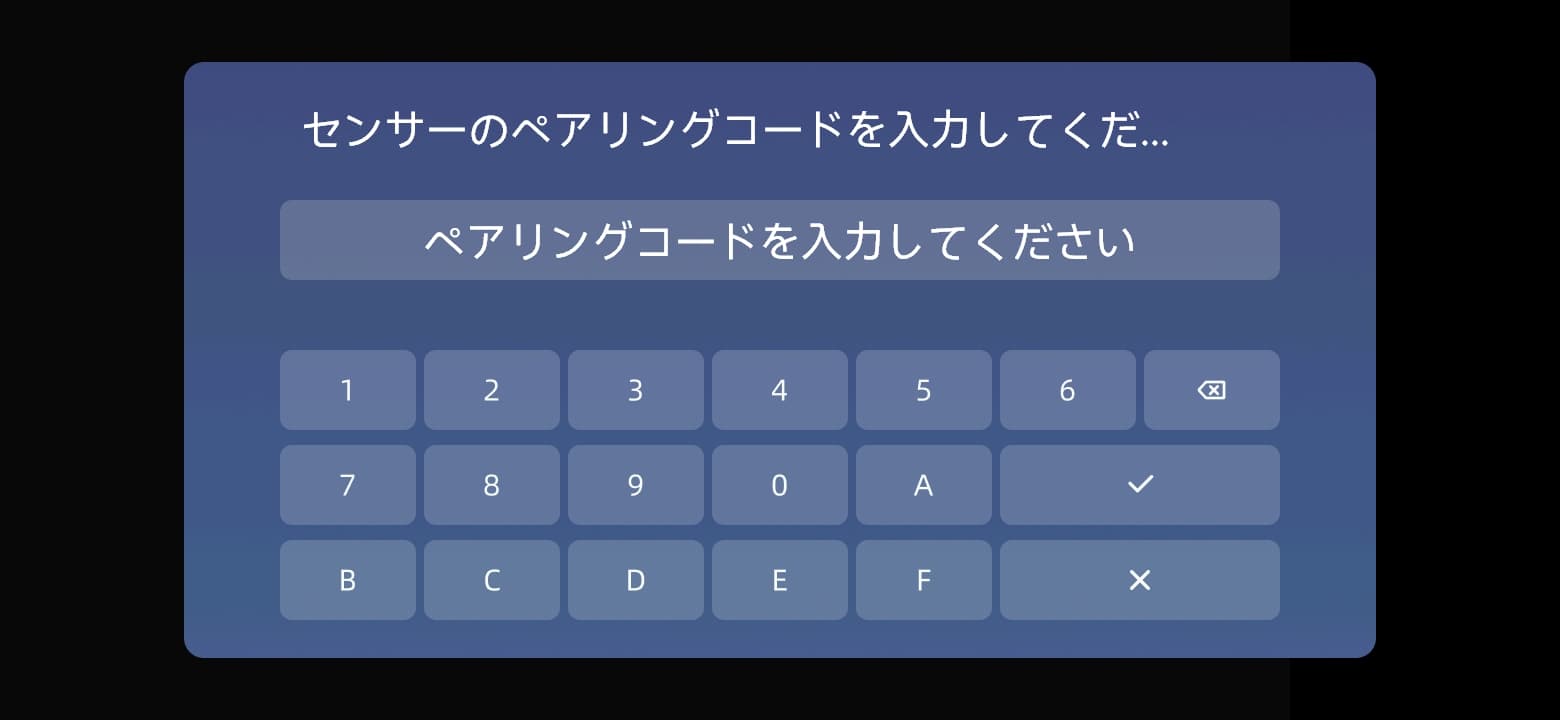

センサーのペアリングコードを入力
センサーの6文字を入力し、✓をタップ
データが表示され、ペアリング完了
-
ペアリング画面を開く
ホーム画面のバイクの領域をタップしてから、車輪の領域をタップします。「センサーを登録」で該当する「前輪」または「後輪」を選び、「確定」をタップします。
-
センサーIDを入力する
センサーに記載された6文字を入力し、✓で確定します。間違えた場合は削除キーで修正し、×で入力を取り消せます。
-
センサーを有効にする
対応するTPMSセンサーをタイヤバルブに時計回りにねじ込み、正しく取り付けます。空気圧を検出するとセンサーは継続して信号を送信します。
-
ペアリング結果を確認する
本体がセンサーの信号を受信し、選択した車輪の空気圧表示が更新されると、ペアリングは完了です。
-
もう一方の車輪位置をペアリングする
もう一方の車輪を選び、対応するセンサーの6文字のIDを入力して、同じ手順でペアリングします。
03.05取り付け後の確認
センサーを所定位置に取り付けた後、センサーをしっかり保持し、付属レンチであらかじめ取り付けた盗難防止ナットをセンサー底部に当たるまで締めてください。センサーを緩めたり、バルブを曲げたりしないようにしてください。続いて、バルブ根元とセンサー接続部に空気漏れがないか確認してください。漏れがある場合は、締め付けを強める前に取付状態、シール、バルブの状態を確認してください。
スクリーン上の車輪の位置が実際のインストールと一致していることを確認します。
センサーと盗難防止ナットが確実に固定されていることを確認します。
タイヤバルブの周囲に空気漏れがないか確認してください。
走行前に、取り付けたすべての車輪位置でデータが表示されることを確認します。
03.06センサー電池の交換
-
センサーを取り外す
安全な場所に停車します。付属レンチでロックナットを緩め、センサーを反時計回りに回して取り外します。
-
電池室を開ける
センサーのケースをしっかり持ちます。底部の六角突起に付属レンチを掛け、反時計回りに回してケースと内部ユニットを分離します。
-
古い電池を取り出す
電池の向きを確認し、古いCR1632を電池室の側面から押し出します。基板や金属接点をこじらないでください。
-
新しい電池を入れる
同じ種類の新品CR1632を、元の電池と同じ極性で差し込みます。正しく収まっていることを確認してください。
-
確認して閉じる
シールリングが清潔で損傷がなく、正しい位置にあることを確認します。ケースと内部ユニットを組み合わせ、付属レンチで時計回りに締めます。
-
再取り付けして確認する
センサーを元の車輪に取り付け直し、ロックナットを固定して測定値が表示されることを確認します。表示されない場合は再度ペアリングしてください。
03.07警報しきい値と異常な空気圧への対応
タイヤ空気圧設定と車輪位置情報
警報しきい値を設定する前に、車両またはタイヤメーカーが指定する空気圧を確認してください。センサーの測定範囲は推奨空気圧ではありません。異常な数値や警報が出た場合は安全に停車し、タイヤ、バルブ、センサーを点検して適切な空気圧計で再確認してください。空気漏れやタイヤの損傷が解消するまで走行しないでください。TPMSは日常点検の代わりにはなりません。
日常のメンテナンス
04.01走行前の点検
走行前に毎回、バルブに変形やひびがないこと、TPMSセンサーと盗難防止ナットに緩みがないこと、周囲に十分なクリアランスがあり空気漏れがないことを確認し、冷間時の空気圧を点検してください。画面上の車輪位置が正しく、表示値が正常であっても、実物の点検に代わるものではありません。詳細は01.02 バルブの安全に関する注意を参照してください。
04.02TPMSのメンテナンス
センサー外面を清掃し、バルブと盗難防止ナットを点検してください。電池交換またはセンサーの脱着後は、03.06 センサー電池の交換に従って、シール、車輪位置、表示データおよび空気漏れを確認してください。電池寿命は使用条件によって異なります。
04.03リサイクルと廃棄
梱包材は地域の規則に従って分別し、適切な回収先に出してください。製品を廃棄する場合は、地域の電気・電子機器回収サービスに受入方法を確認してください。製品を焼却しないでください。交換可能なセンサー電池は03.06に従って安全に取り外し、新品・使用済みの電池が金属物に触れて短絡しないようにして、地域の電池回収先に出してください。本体をリサイクル目的で分解しないでください。
トラブルシューティング
05.01TPMSの異常
タイヤ空気圧データが表示されない
TPMS が有効であることを確認し、正しい前/後輪が選択され、センサーが適切にインストールされていることを確認します。
次の手順：該当する車輪位置のセンサーを再度ペアリングします。
表示される車輪位置が正しくない
前後のセンサーが入れ替わっていないか、ペアリング時に正しい車輪位置を選択したか確認してください。
次の手順：該当するペアリングを削除し、もう一度ペアリングします。
TPMSセンサー取り付け後に空気が漏れる
センサーと盗難防止ナットが正しく取り付けられているか、バルブとシールに異物や損傷がないか確認してください。
センサーを取り外し、直ちにバルブキャップを元に戻してください。空気漏れが解消するまで走行しないでください。
テクニカルサポート
サポートに連絡する前に、デバイス情報とエラーの説明を準備します。
06.01セルフサービス
公式サイト：https://www.aotu-link.com
個別のアフターサービスをご希望の場合は、下の「06.02 アフターサービスのお問い合わせ」フォームを開いて入力してください。必要な情報をまとめてお送りいただけるため、対応を迅速に進められます。
フォームをご利用いただけない場合は、製品モデル、購入先、問題の詳細を記載のうえ、support@aotu-link.comまでメールでご連絡ください。
オンラインサポート：このページの青いチャットアイコンをクリックしてください。サポート担当がオンラインの場合は、リアルタイムでお問い合わせいただけます。
