C40PHandleiding voor de C40P-bandenspanningssensor

01.01Veiligheid van kinderen en kleine onderdelen

Houd het product en verwijderbare kleine onderdelen buiten het bereik van kinderen. De onderstaande voorzorgsmaatregelen voor knoopcelbatterijen gelden alleen voor sets met bandenspanningssensoren.

Zie voor het vervangen van de sensorbatterij sectie 03.06; zie voor het recyclen van batterijen en verpakkingen sectie 04.03.

01.02Veiligheidsinstructies voor het ventiel

Controleer vóór het installeren van een externe TPMS-sensor of het ventiel, de wielconstructie en de montagepositie geschikt zijn.

02.01Inhoud van de verpakking

02.02Specificaties van de bandenspanningssensor

03.01Voorbereiding voor koppelen

1. Verwijder de ventieldop

   Verwijder de ventieldop van het ventiel waarop de sensor wordt gemonteerd.

2. Monteer de borgmoer vooraf

   Schroef de meegeleverde antidiefstalmoer op het bandventiel. Monteer de sensor nog niet.

03.02TPMS koppelen

De koppelingsmethode hangt af van de apparaatversie; beide methoden zijn niet tegelijk beschikbaar. Tik op een wielpositie. Verschijnt een venster voor code-invoer, volg dan de handmatige methode. Verschijnt “Bezig met koppelen”, volg dan de automatische methode. Gebruik de stappen die bij uw scherm passen.

03.03Automatisch koppelen (versies met automatisch koppelen)

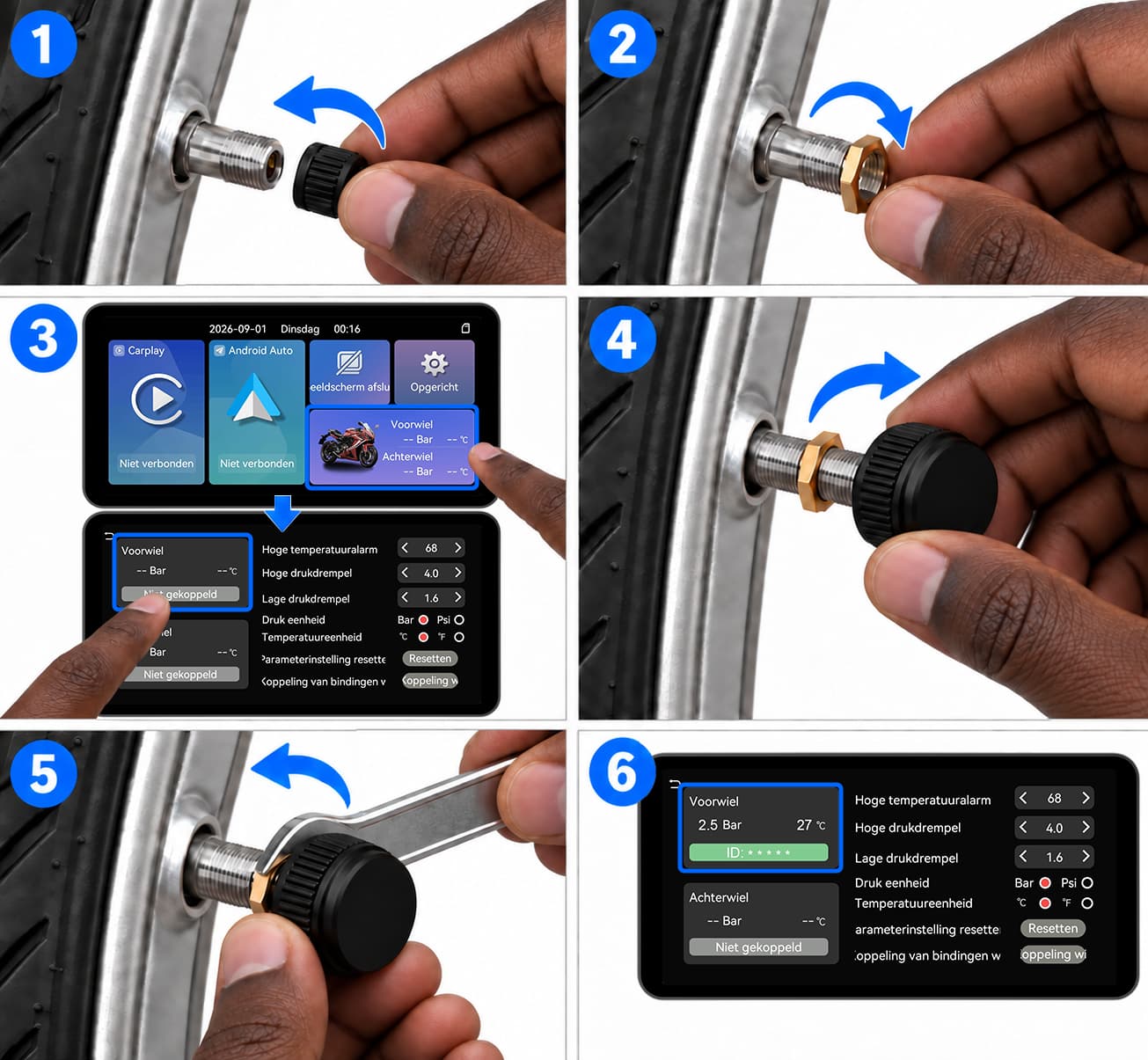

Montageprocedure voor versies met automatisch koppelen

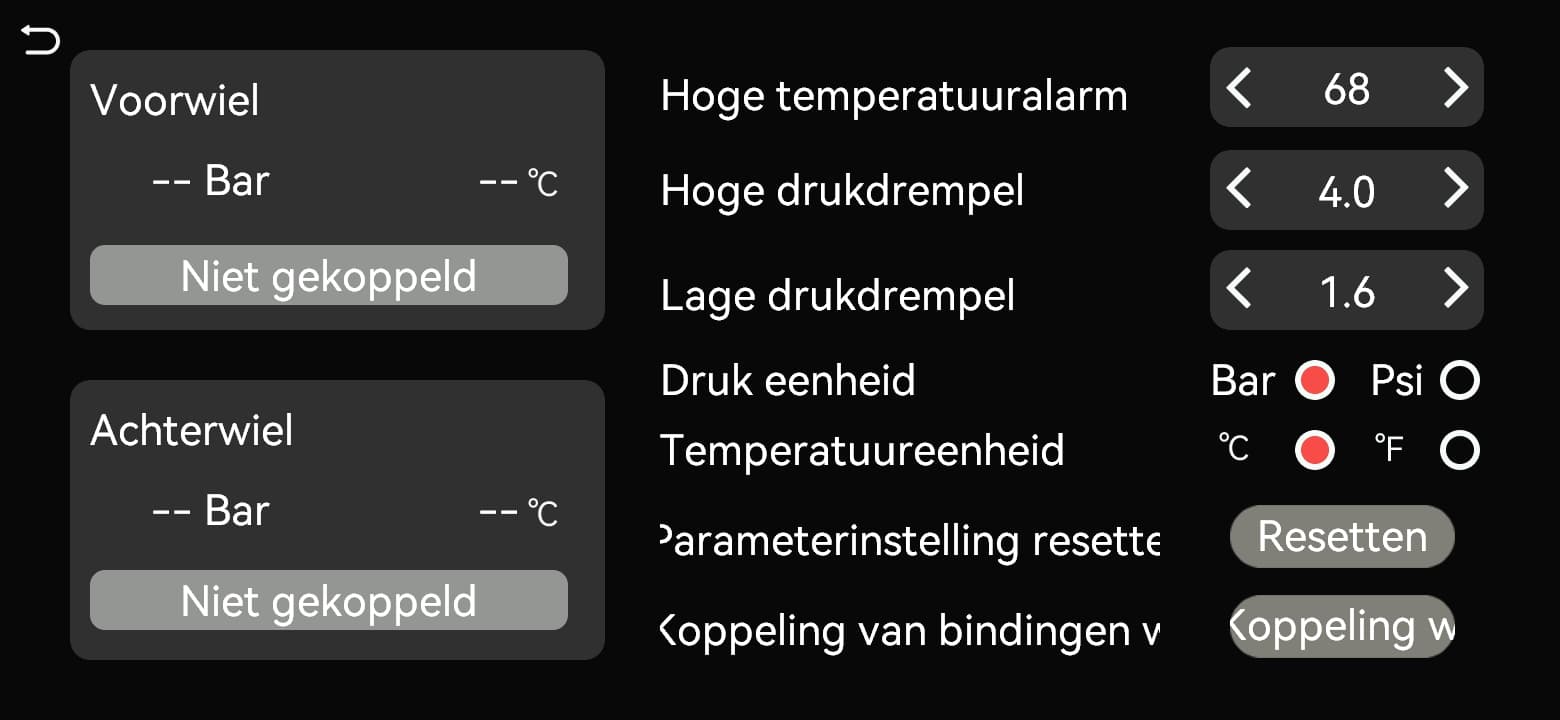

Tik op de te koppelen wielpositie

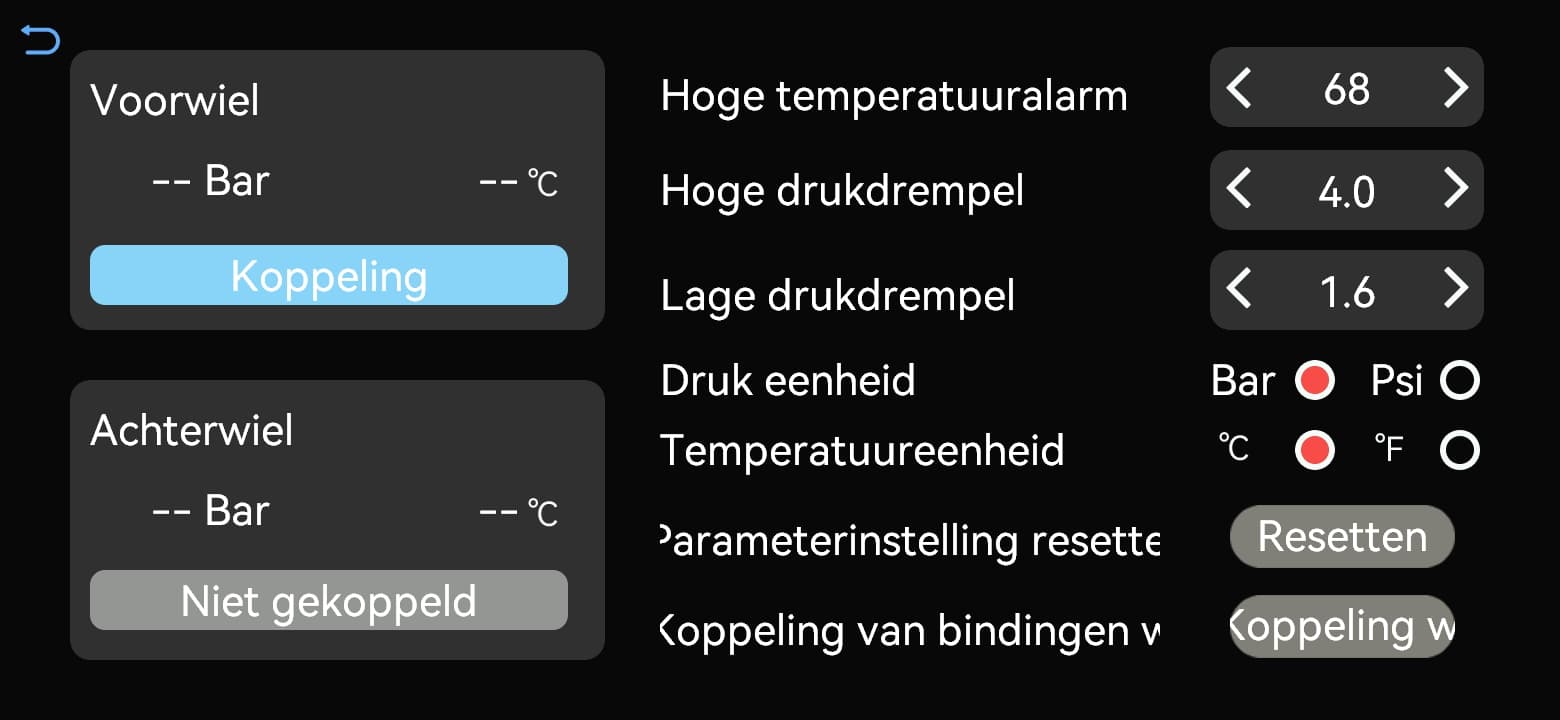

Bezig met koppelen

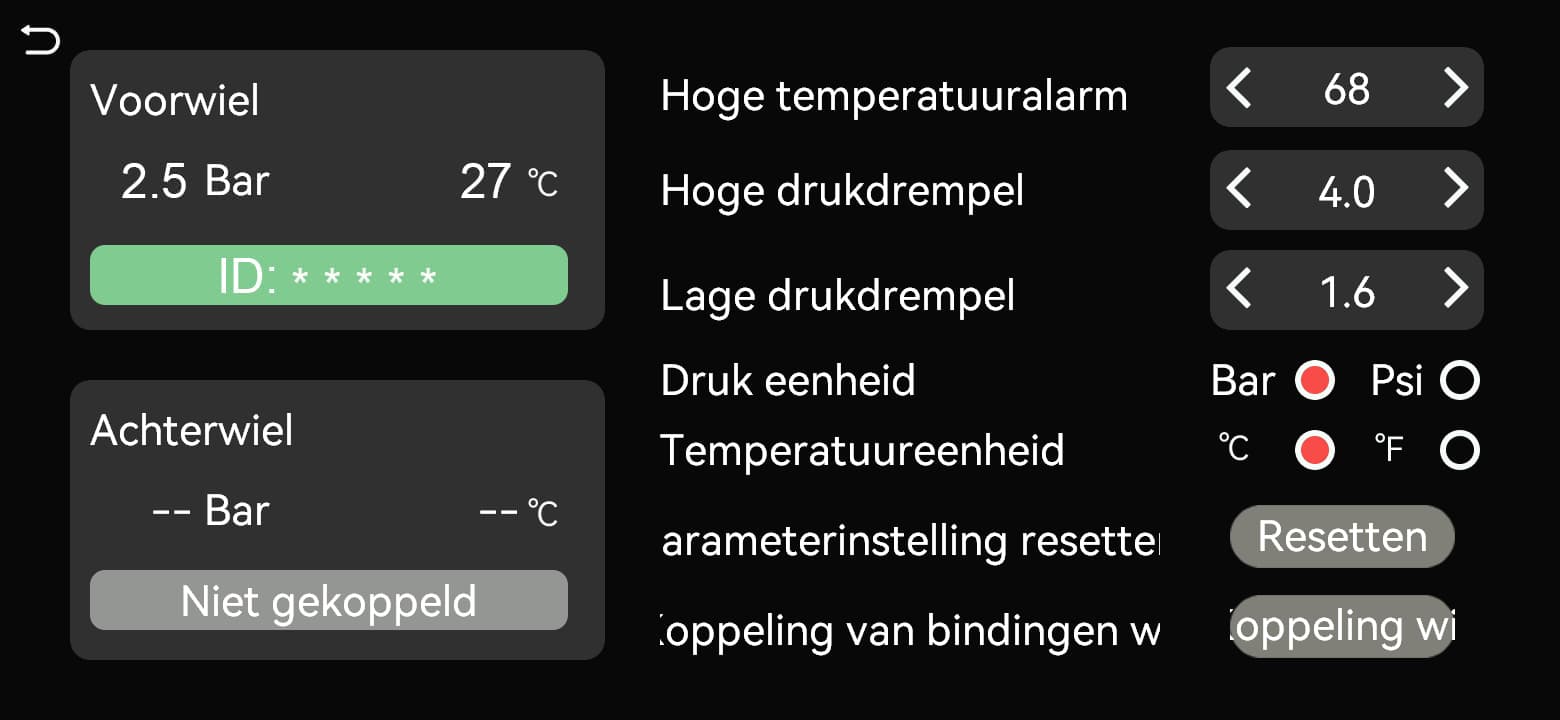

De wielpositie toont bandenspanning, temperatuur en ID

1. Open het koppelscherm

   Schakel de bandenspanningsinformatie in en tik op het motorfietsgebied op het startscherm. Selecteer het voor- of achterwiel en controleer of daar “Bezig met koppelen” verschijnt.

2. Activeer de sensor

   Wanneer de koppeling bezig is, schroeft u de bijbehorende TPMS-sensor rechtsom op het ventiel totdat hij goed zit. De sensor zendt continu zodra hij bandenspanning detecteert.

3. Bevestig het koppelresultaat

   De koppeling is geslaagd zodra het scherm het sensorsignaal ontvangt en de drukwaarde van het gekozen wiel bijwerkt.

4. Koppel de andere wielpositie

   Selecteer het andere wiel en herhaal de procedure met de tweede sensor.

03.04Handmatig koppelen (versies met handmatig koppelen)

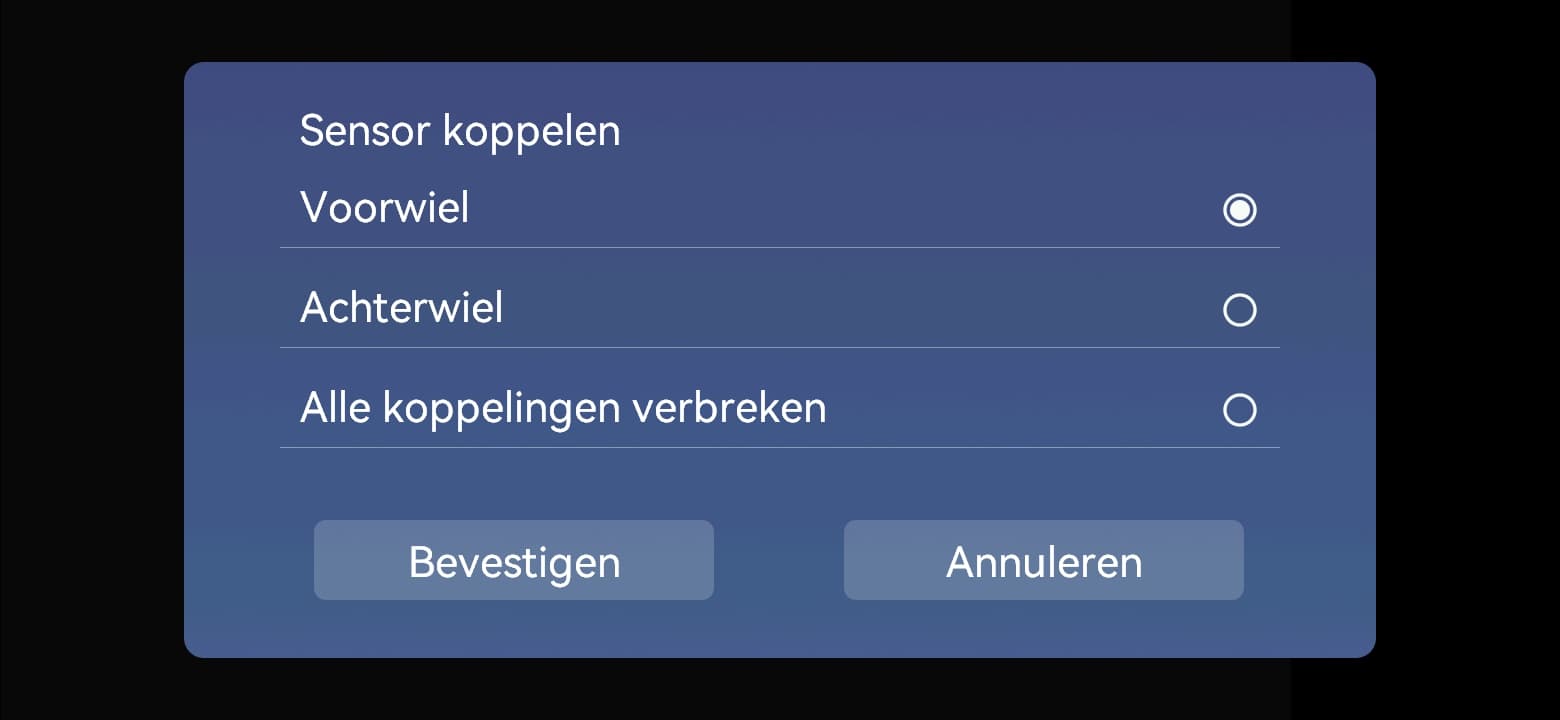

Sensor koppelen: voorwiel / achterwiel → bevestigen

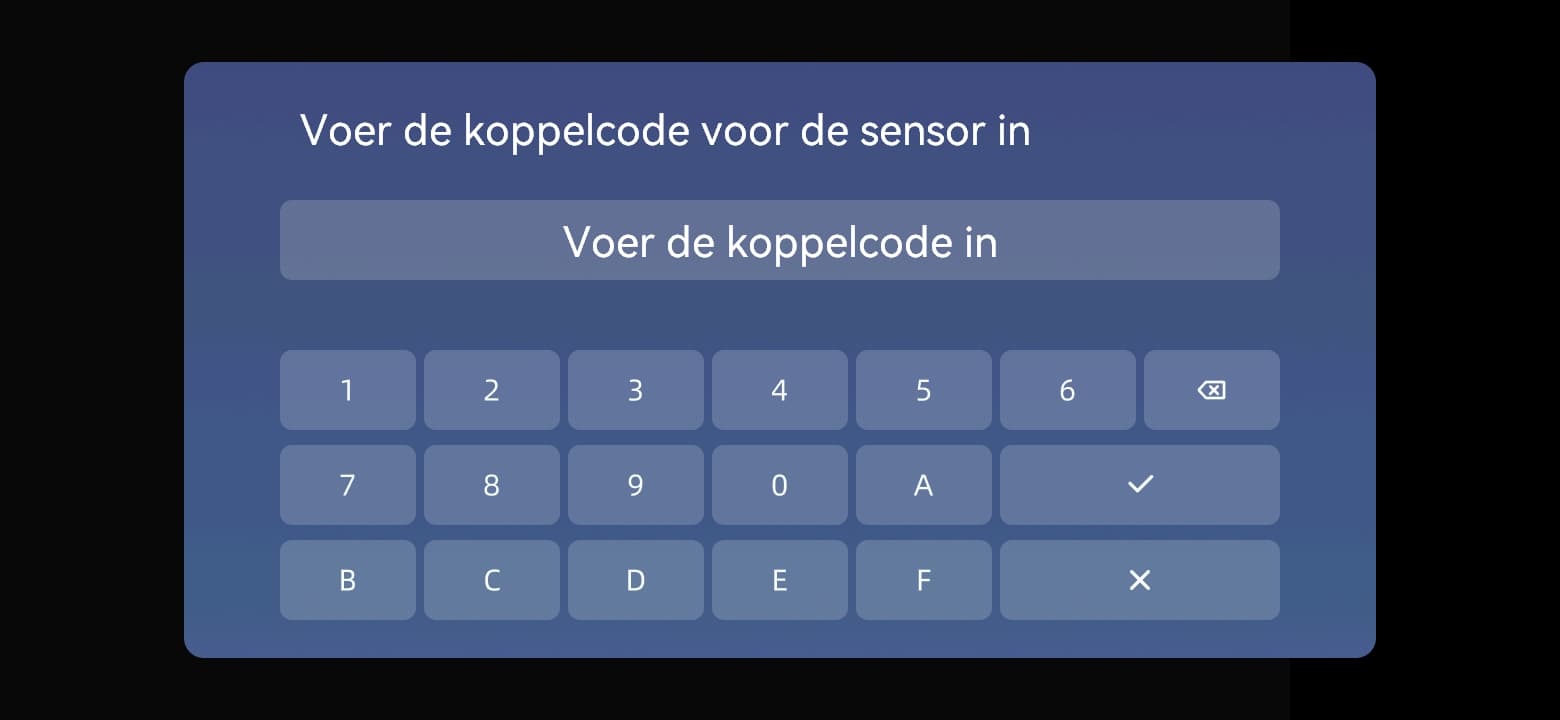

Voer de koppelcode van de sensor in

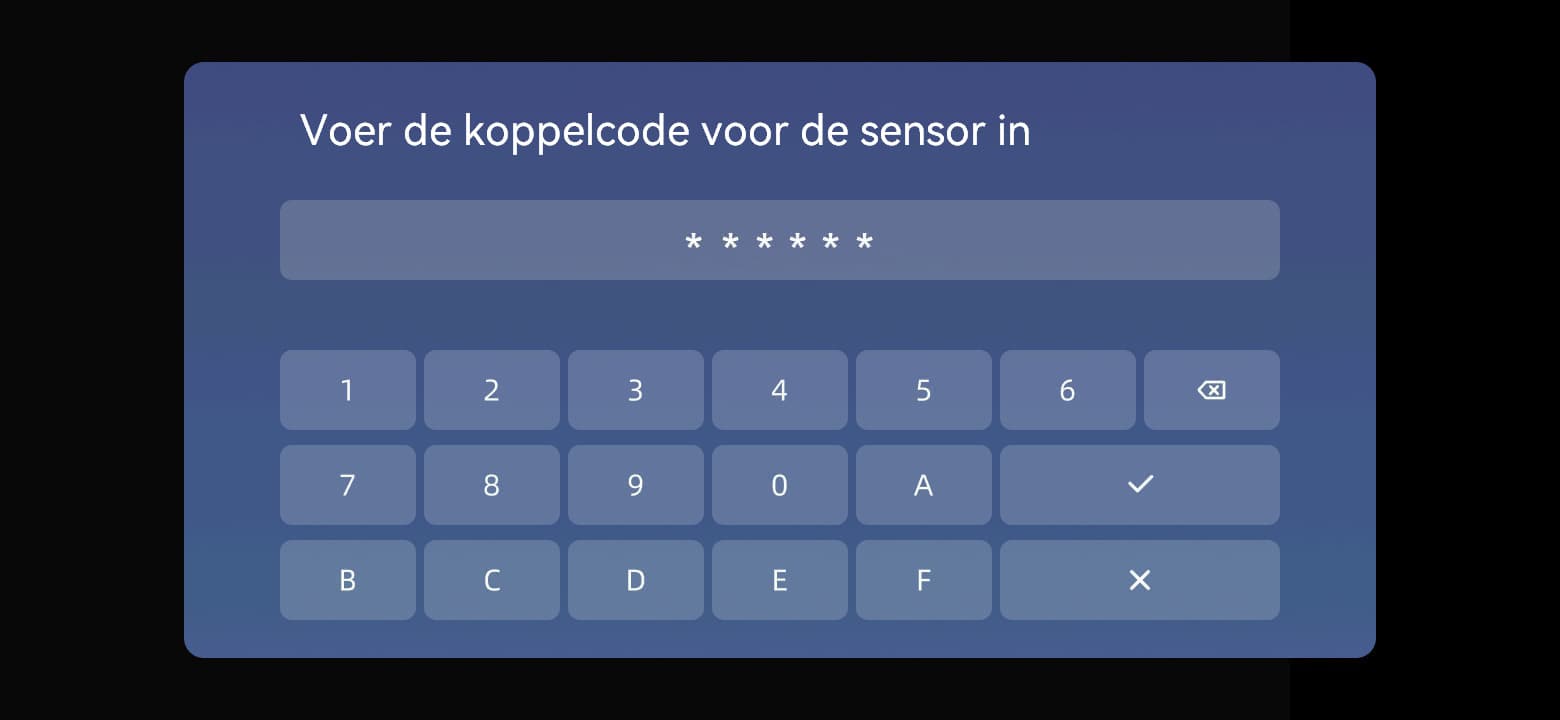

Voer de zes tekens op de sensor in en tik op ✓

Gegevens worden getoond; koppeling geslaagd

1. Open het koppelvenster

   Tik op het motorfietsgebied op het startscherm en vervolgens op een wiel. Selecteer in “Sensor koppelen” het betreffende wiel, “Voorwiel” of “Achterwiel”, en tik op “Bevestigen”.

2. Voer de sensor-ID in

   Voer de zes tekens op de sensor in en tik op ✓ om te bevestigen. Corrigeer fouten met de wistoets; × annuleert de invoer.

3. Activeer de sensor

   Schroeft u de bijbehorende TPMS-sensor rechtsom op het ventiel totdat hij goed zit. De sensor zendt continu zodra hij bandenspanning detecteert.

4. Bevestig het koppelresultaat

   De koppeling is geslaagd zodra het scherm het sensorsignaal ontvangt en de drukwaarde van het gekozen wiel bijwerkt.

5. Koppel de andere wielpositie

   Selecteer het andere wiel, voer de ID van zes tekens van de bijbehorende sensor in en herhaal de koppeling.

03.05Controle na installatie

Houd de sensor na montage op zijn plaats en draai de vooraf gemonteerde borgmoer met de meegeleverde sleutel terug tot deze tegen de onderkant van de sensor rust. Voorkom dat de sensor losdraait of het ventiel verbuigt. Controleer vervolgens de ventielbasis en de sensorverbinding op lekkage. Onderzoek bij lekkage eerst de montage, afdichting en staat van het ventiel; draai niet steeds harder vast als vervanging voor probleemoplossing.

Controleer of de wielpositie op het scherm overeenkomt met de daadwerkelijke montage.

Controleer of sensor en borgmoer goed vastzitten.

Controleer op luchtlekkage rond het bandventiel.

Controleer vóór het rijden of voor elke gemonteerde sensor meetwaarden worden weergegeven.

03.06Sensorbatterij vervangen

1. Verwijder de sensor

   Parkeer veilig. Draai de borgmoer los met de meegeleverde sleutel en schroef de sensor linksom los.

2. Open het batterijvak

   Houd de sensorbehuizing vast. Plaats de meegeleverde sleutel op het zeskantige uitsteeksel onderaan en draai linksom om de behuizing van het binnenwerk te scheiden.

3. Verwijder de oude batterij

   Onthoud de polariteit en schuif de oude CR1632 zijwaarts uit het batterijvak. Wrik niet aan de printplaat of metalen contacten.

4. Plaats de nieuwe batterij

   Plaats een nieuwe CR1632 met dezelfde polariteit als de oude batterij. Controleer of deze goed op zijn plaats zit.

5. Controleer en sluit

   Controleer of de afdichtring schoon, onbeschadigd en correct geplaatst is. Monteer de behuizing en het binnenwerk en draai rechtsom vast met de meegeleverde sleutel.

6. Monteer opnieuw en controleer

   Monteer de sensor terug op het oorspronkelijke wiel, zet de borgmoer vast en controleer of de meetwaarden terugkeren. Koppel opnieuw als er geen gegevens verschijnen.

03.07Alarmdrempels en afwijkende bandenspanning

Bandenspanningsinstellingen en wielpositie-informatie

Raadpleeg vóór het instellen van alarmgrenzen de bandenspanningsvoorschriften van de voertuig- of bandenfabrikant. Het meetbereik van de sensor is geen aanbevolen bandenspanning. Stop bij afwijkende waarden of alarmen op een veilige plek, controleer band, ventiel en sensor en meet de druk na met een geschikte meter. Rijd niet verder totdat lekkage of bandschade is verholpen. TPMS vervangt de gebruikelijke bandencontrole niet.

04.01Voor elke rit

Controleer dat sensor en montage stevig vastzitten. Controleer bij gebruik van TPMS het ventiel op vervorming of scheuren, de sensor en borgmoer op loszitten, voldoende vrije ruimte en afwezigheid van lekkage. Controleer de koude bandenspanning. Normale meetwaarden vervangen geen fysieke inspectie. Zie sectie 01.02 voor de veiligheidsvoorschriften voor het ventiel.

04.02Onderhoud van de TPMS

Reinig de buitenzijde van de sensor en inspecteer ventiel en borgmoer. Controleer na vervanging van een batterij of herinstallatie van een sensor het signaal, de juiste wielpositie, de meetwaarden en de afwezigheid van lekkage volgens sectie 03.06. De levensduur van de batterij hangt af van de gebruiksomstandigheden.

04.03Recycling en afvoer

Scheid de verpakking voor recycling volgens de plaatselijke voorschriften. Vraag uw lokale inzamelpunt voor elektrische apparatuur hoe u het product moet afvoeren. Niet verbranden. Houd nieuwe en gebruikte batterijen uit de buurt van metalen voorwerpen om kortsluiting te voorkomen en lever ze in bij een geschikt lokaal inzamelpunt voor batterijen.

05.01TPMS-storingen

Houd apparaatgegevens en een omschrijving van het probleem bij de hand voordat u contact opneemt met de ondersteuning.

06.01Zelfservice

Officiële website: https://www.aotu-link.com

Voor hulp van de klantenservice opent en vult u het onderstaande formulier “06.02 Aanvraag voor aftersalesservice” in. Zo kunt u meteen alle benodigde gegevens doorgeven.

Kunt u het formulier niet gebruiken, stuur dan een e-mail naar support@aotu-link.com met het productmodel, aankoopkanaal en een omschrijving van het probleem.

Online klantenservice: klik op het blauwe chatpictogram op deze pagina; als de service beschikbaar is, kunt u direct chatten.

06.02 Aanvraag voor aftersalesservice
