C40PManuel du capteur de pression des pneus C40P

01.01Sécurité des enfants et des petites pièces

Gardez le produit et toutes les petites pièces amovibles hors de portée des enfants. Les précautions suivantes concernant les piles bouton s’appliquent uniquement aux kits équipés de capteurs de pression des pneus.

Pour remplacer la pile du capteur, consultez la section 03.06 ; pour le tri et l’élimination des piles et emballages, consultez la section 04.03.

01.02Consignes de sécurité relatives à la valve

Avant d’installer un capteur TPMS externe, assurez-vous que la valve, la structure de la roue et la position de montage conviennent.

02.01Contenu de l’emballage

02.02Caractéristiques du capteur de pression des pneus

03.01Préparation avant l’appairage

1. Retirez le capuchon de valve

   Retirez le capuchon de la valve du pneu sur lequel le capteur sera installé.

2. Préinstallez le contre-écrou antivol

   Vissez l’écrou antivol fourni sur la valve du pneu. N’installez pas encore le capteur.

03.02Appairage du capteur de pression des pneus

La méthode d’appairage dépend de la version de l’appareil ; les deux méthodes ne sont pas proposées simultanément. Touchez une roue. Si une fenêtre de saisie du code apparaît, suivez l’appairage manuel. Si « Appairage en cours » apparaît, suivez l’appairage automatique. Utilisez la procédure correspondant à votre écran.

03.03Appairage automatique (versions avec appairage automatique)

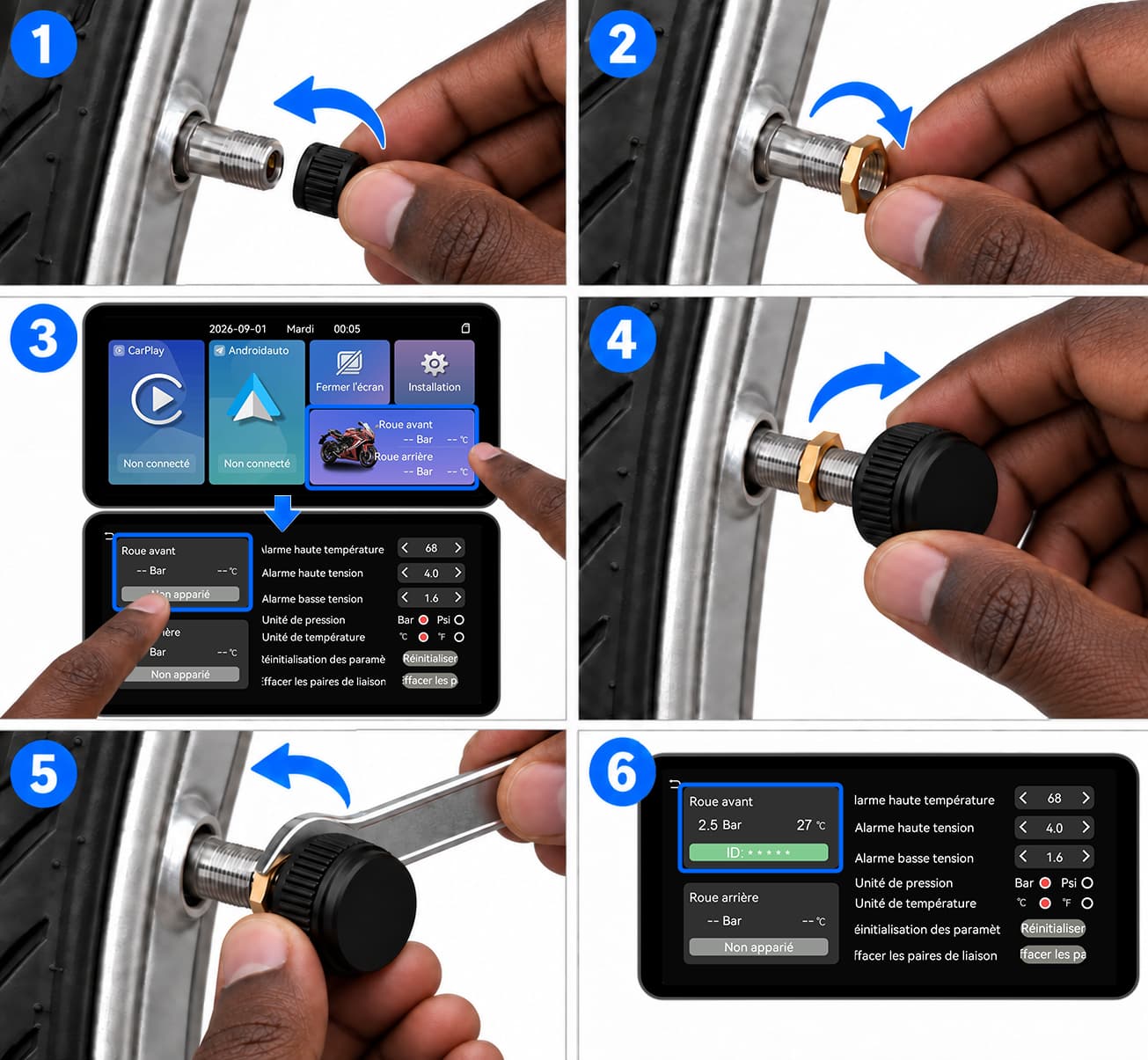

Installation du capteur pour les versions avec appairage automatique

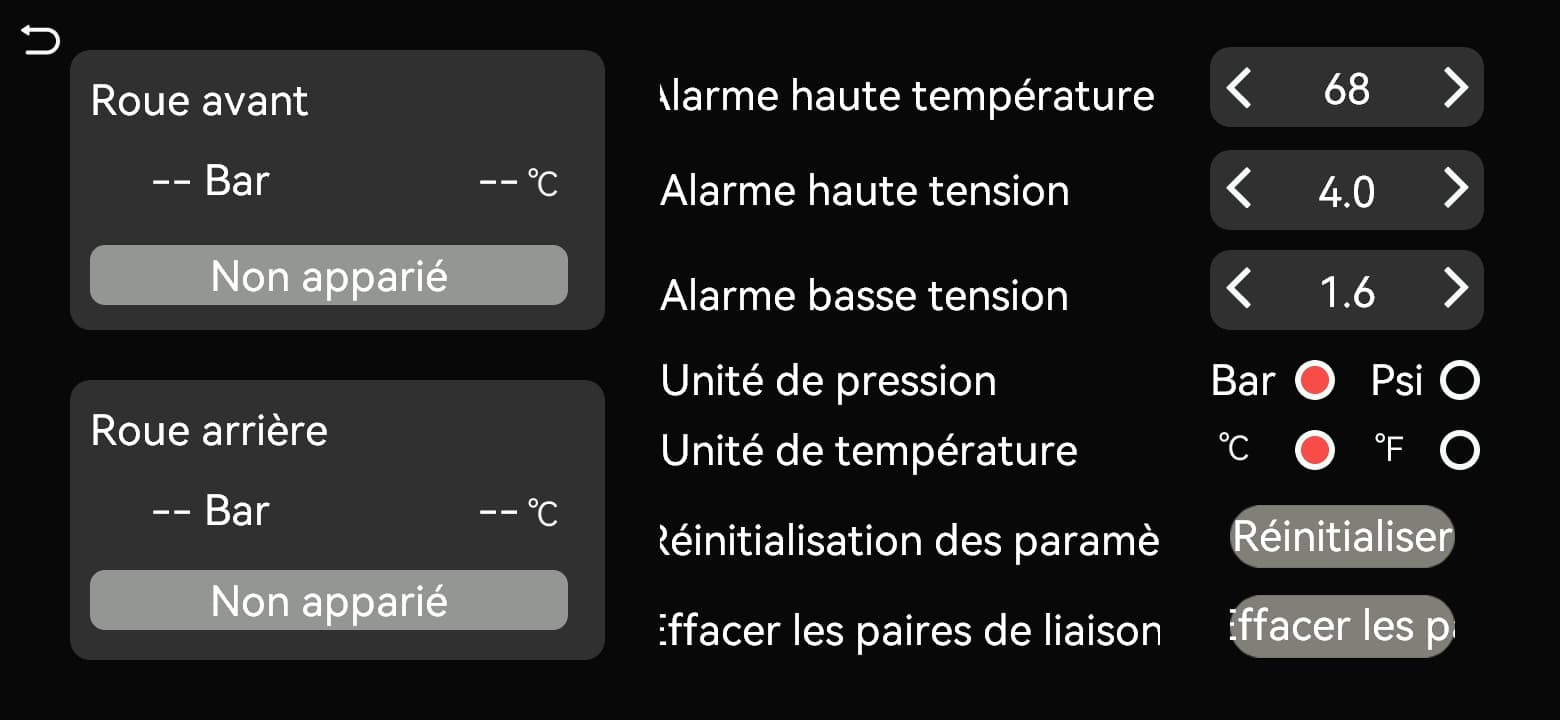

Sélectionnez la position de roue à appairer

Appairage en cours

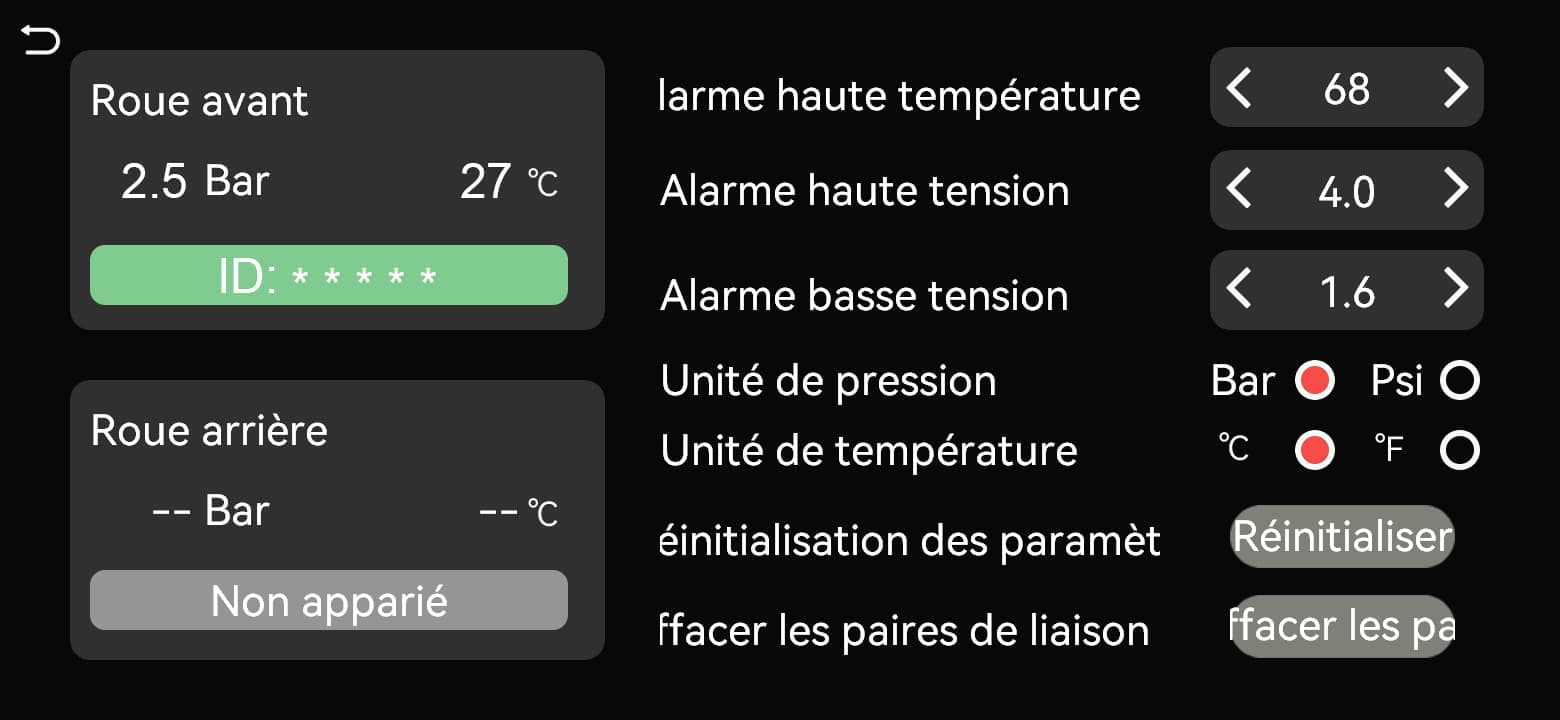

La position de roue affiche pression, température et ID

1. Accédez à l’écran d’appairage

   Activez les informations sur les pneus et touchez la zone de la moto sur l’écran d’accueil. Sélectionnez la roue avant ou arrière et vérifiez que « Appairage en cours » apparaît pour cette roue.

2. Activez le capteur

   Une fois l’appairage en cours, vissez le capteur TPMS correspondant dans le sens horaire sur la valve jusqu’à ce qu’il soit en place. Il transmet continuellement après détection de la pression.

3. Confirmez le résultat de l’appairage

   L’appairage a réussi lorsque l’écran reçoit le signal du capteur et actualise la pression de la roue sélectionnée.

4. Appairez l’autre position de roue

   Sélectionnez l’autre roue et répétez la procédure avec le second capteur.

03.04Appairage manuel (versions avec appairage manuel)

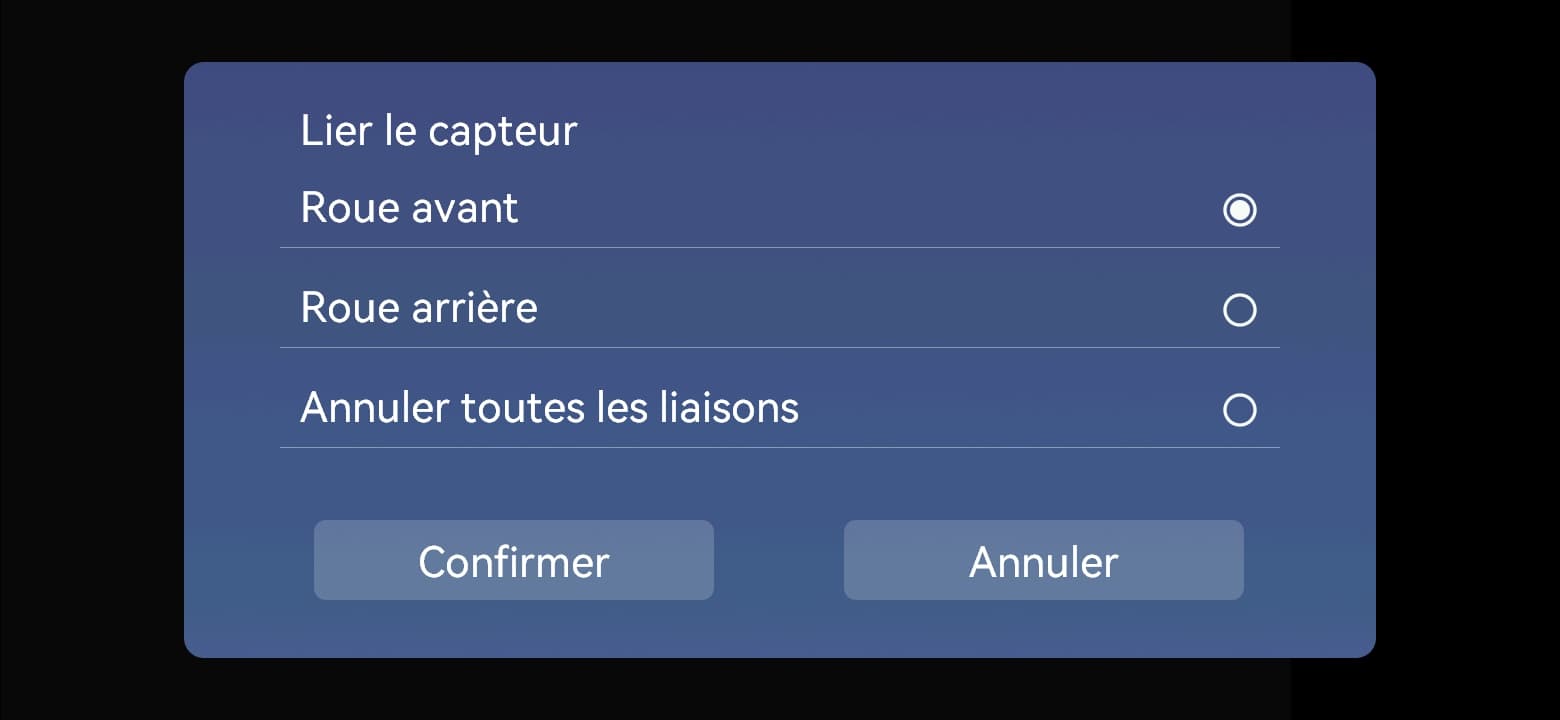

Associer un capteur : roue avant / roue arrière → confirmer

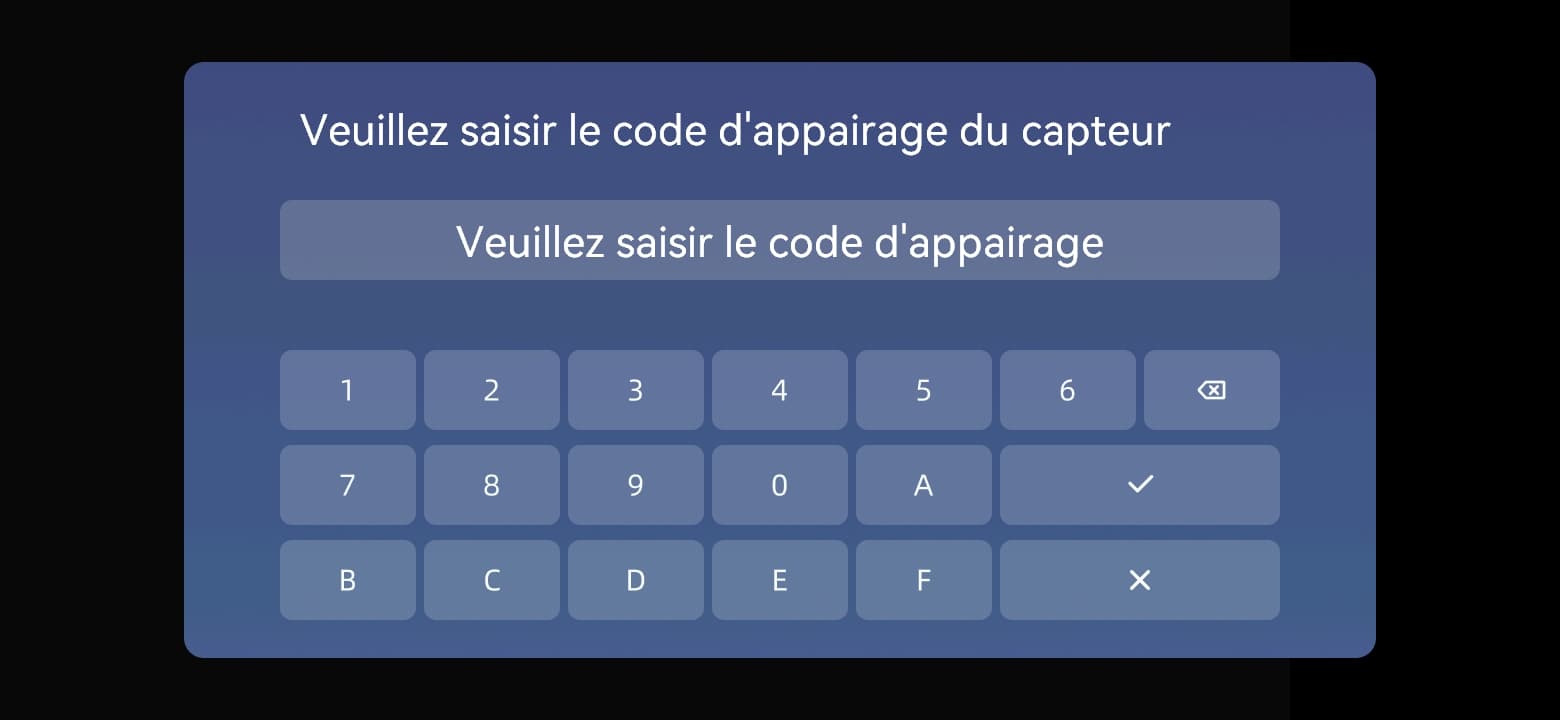

Saisissez le code d’appairage du capteur

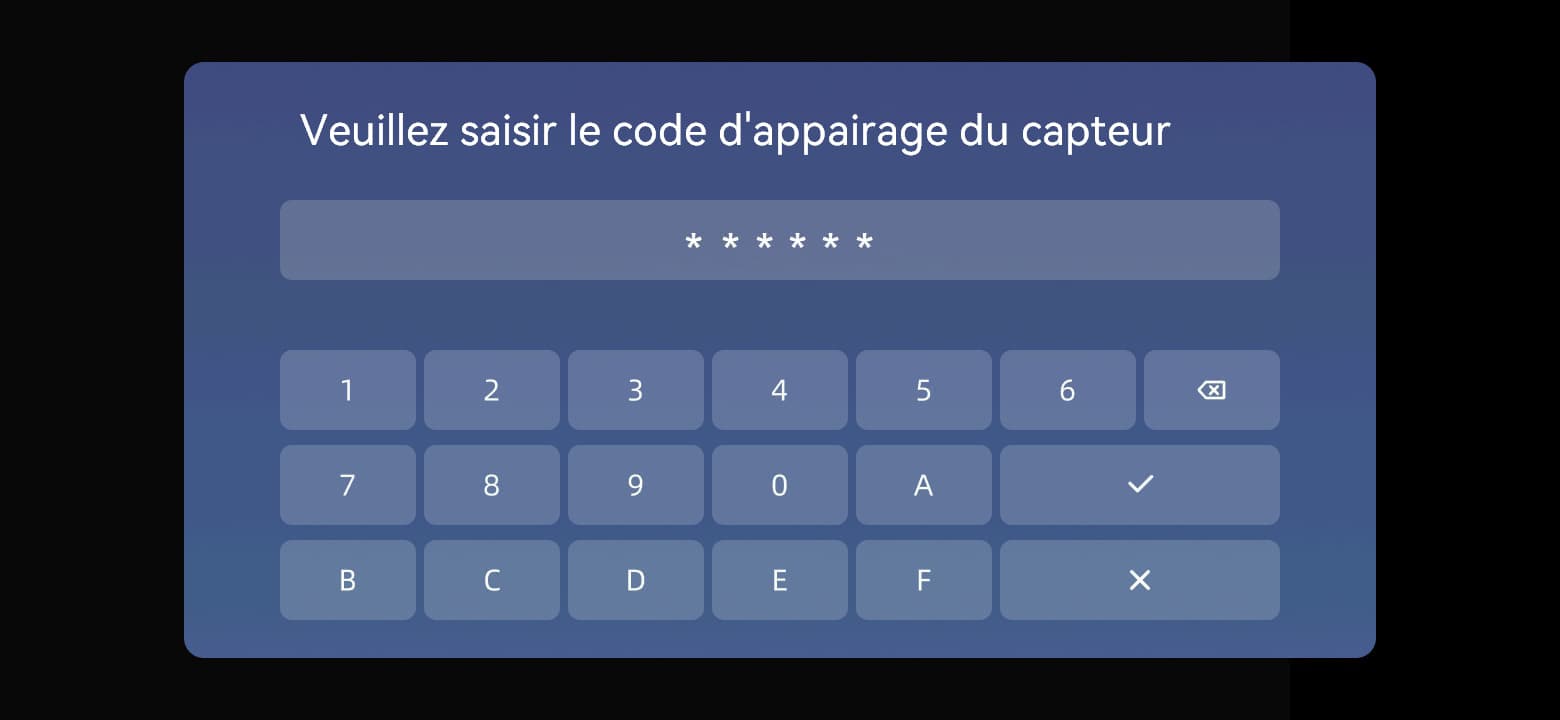

Saisissez les six caractères du capteur, puis touchez ✓

Les données s’affichent : appairage réussi

1. Ouvrez la fenêtre d’appairage

   Touchez la zone de la moto sur l’écran d’accueil, puis une roue. Dans « Associer un capteur », sélectionnez « Roue avant » ou « Roue arrière » selon la roue concernée, puis touchez « Confirmer ».

2. Saisissez l’ID du capteur

   Saisissez les six caractères inscrits sur le capteur et touchez ✓ pour confirmer. Corrigez les erreurs avec la touche d’effacement ; × annule la saisie.

3. Activez le capteur

   Vissez le capteur TPMS correspondant dans le sens horaire sur la valve jusqu’à ce qu’il soit en place. Il transmet continuellement après détection de la pression.

4. Confirmez le résultat de l’appairage

   L’appairage a réussi lorsque l’écran reçoit le signal du capteur et actualise la pression de la roue sélectionnée.

5. Appairez l’autre position de roue

   Sélectionnez l’autre roue, saisissez l’identifiant à six caractères du capteur correspondant et répétez l’appairage.

03.05Contrôle après l’installation

Maintenez le capteur et, avec la clé fournie, serrez le contre-écrou antivol préinstallé jusqu’à la base du capteur. Évitez de desserrer le capteur ou de tordre la valve. Vérifiez ensuite l’absence de fuite à la base de la valve et au raccord du capteur. En cas de fuite, contrôlez le montage, les joints et l’état de la valve au lieu de serrer davantage.

Vérifiez que la position de la roue sur l'écran correspond à l'installation réelle.

Vérifiez que le capteur et le contre-écrou antivol sont solidement fixés.

Vérifiez l’absence de fuite d’air autour de la valve.

Avant de rouler, vérifiez que des données s’affichent pour toutes les positions de roue équipées.

03.06Remplacement de la pile du capteur

1. Retirez le capteur

   Stationnez en sécurité. Desserrez le contre-écrou avec la clé fournie, puis dévissez le capteur dans le sens antihoraire.

2. Ouvrez le compartiment de la pile

   Maintenez le boîtier du capteur. Placez la clé fournie sur la saillie hexagonale inférieure et tournez dans le sens antihoraire pour séparer le boîtier de l’ensemble interne.

3. Retirez la pile usagée

   Repérez la polarité, puis faites glisser l’ancienne pile CR1632 hors du compartiment par le côté. Ne faites pas levier sur le circuit imprimé ou les contacts métalliques.

4. Insérez une pile neuve

   Insérez une pile CR1632 neuve avec la même polarité que l’ancienne. Vérifiez qu’elle est bien en place.

5. Vérifiez et refermez

   Vérifiez que le joint est propre, intact et bien positionné. Réassemblez le boîtier et les pièces internes, puis serrez dans le sens horaire avec la clé fournie.

6. Réinstallez et contrôlez

   Remontez le capteur sur sa roue d’origine, bloquez le contre-écrou et vérifiez le retour des mesures. Si aucune donnée n’apparaît, recommencez l’appairage.

03.07Seuils d’alarme et pression anormale

Réglages de pression des pneus et informations de position de roue

Avant de régler les seuils, consultez les pressions prescrites par le fabricant du véhicule ou des pneus. La plage de mesure du capteur n’est pas une pression recommandée. En cas de mesure anormale ou d’alarme, arrêtez-vous en sécurité, examinez le pneu, la valve et le capteur, puis contrôlez la pression avec un manomètre adapté. Ne repartez pas avant d’avoir résolu toute fuite ou tout dommage. Le TPMS ne remplace pas les contrôles réguliers des pneus.

04.01Avant chaque trajet

Avant chaque trajet, vérifiez que la valve n’est ni déformée ni fissurée, que le capteur de pression des pneus et le contre-écrou sont correctement fixés, que le dégagement est suffisant et qu’il n’y a pas de fuite d’air. Vérifiez également la pression des pneus à froid. La bonne position des roues et des valeurs normales ne remplacent pas une inspection physique. Pour les exigences détaillées, consultez la section 01.02 Consignes de sécurité relatives à la valve.

04.02Entretien du TPMS

Nettoyez l’extérieur du capteur et inspectez la valve ainsi que le contre-écrou. Après le remplacement d’une pile ou le remontage d’un capteur, suivez la section 03.06 Remplacement de la pile du capteur afin de contrôler l’étanchéité, la position de roue, les données et les éventuelles fuites. La durée de vie de la pile dépend des conditions d’utilisation.

04.03Recyclage et élimination

Triez les matériaux d’emballage et remettez-les aux filières de recyclage locales adaptées. Renseignez-vous auprès du service local de collecte des équipements électriques et électroniques pour savoir comment remettre le produit ; ne le brûlez pas. Retirez les piles remplaçables des capteurs en toute sécurité conformément à la section 03.06 Remplacement de la pile du capteur, évitez le contact des piles neuves ou usagées avec des objets métalliques afin de prévenir les courts-circuits, puis déposez-les dans une filière locale appropriée. Ne démontez pas vous-même l’unité principale pour la recycler.

05.01Anomalies de la surveillance de la pression des pneus

Avant de contacter le service client, préparez les informations de l’appareil et une description du problème afin de nous permettre de traiter votre demande plus rapidement.

06.01Libre-service

Site officiel : https://www.aotu-link.com

Pour demander une assistance après-vente, ouvrez et remplissez le formulaire « 06.02 Demande d’assistance après-vente » ci-dessous. Vous pourrez ainsi fournir toutes les informations nécessaires en une seule fois et nous aider à traiter votre demande plus rapidement.

Si vous ne pouvez pas utiliser le formulaire, envoyez un e-mail à support@aotu-link.com en indiquant le modèle du produit, le canal d’achat et une description du problème.

Service client en ligne : cliquez sur l’icône de discussion bleue de cette page.

06.02 Demande d’assistance après-vente
