E6/E6T/L300มอเตอร์ไซเคิลแสดงคู่มือผู้ใช้

คู่มือนี้อธิบายการติดตั้งการเชื่อมต่อการตั้งค่าการใช้งานประจําวันและการแก้ปัญหาพื้นฐาน

00.01คําอธิบายข้อความความปลอดภัย

00.02คําสั่งอ่านที่แนะนํา

ผู้ติดตั้ง: อ่านคําแนะนําความปลอดภัยสายไฟการติดตั้งจอแสดงผลและการตรวจสอบหลังการติดตั้งก่อน

ผู้ใช้ครั้งแรก: หลังจากติดตั้งอ่านหน้าจอที่บ้านการเชื่อมต่อโทรศัพท์และหัวข้อบลูทู ธ / headset

ผู้ใช้ปกติ: โปรดปรึกษาการตั้งค่า OTA, ปรับปรุงแรงดันและแก้ไขปัญหาตามความต้องการ

00.03พื้นที่

คู่มือนี้จะใช้กับจอแสดงผลมอเตอร์ไซด์ E6/E6T/L300 การตรวจสอบความดันท่อต้องใช้เซ็นเซอร์แบบเลือก เนื้อหาบรรจุภัณฑ์ขึ้นอยู่กับชุดที่ซื้อ หน้าจออาจแตกต่างกันตามรุ่นซอฟต์แวร์ หมายถึงอุปกรณ์ของคุณจริง

ทําตามข้อกําหนดเหล่านี้เพื่อหลีกเลี่ยงภัยคุกคามไฟช็อคไฟฟ้าความเสียหายของอุปกรณ์หรือข้อบกพร่องของยานพาหนะ

01.01ข้อกําหนดความปลอดภัยทั่วไป

ใช้ผลิตภัณฑ์เท่านั้นหลังจากติดตั้งที่ถูกต้องและตรวจสอบการทํางานที่ประสบความสําเร็จ การติดตั้งที่ไม่ถูกต้องอาจทําให้เกิดอุบัติเหตุหรือความผิดพลาดของอุปกรณ์

ทําตามขั้นตอนการติดตั้งและดําเนินการในคู่มือนี้

อย่าลบการซ่อมแซมหรือแก้ไขจอแสดงผลสายไฟหรืออุปกรณ์เสริมด้วยตัวเอง

ก่อนที่จะเดินทางทุกครั้งตรวจสอบให้แน่ใจว่าจอแสดงผลการติดตั้งสายไฟและเซ็นเซอร์ทางเลือกปลอดภัยและไม่มีความเสียหาย

หยุดใช้งานและตัดไฟทันทีหากพบความเสียหาย กลิ่นผิดปกติ ควัน ความร้อนสูงผิดปกติ เสียงหรือการสั่นผิดปกติ

เก็บวัตถุต่างประเทศออกจากพอร์ตแสดงผลและเปิด

เก็บผลิตภัณฑ์และชิ้นส่วนขนาดเล็กที่สามารถแยกออกจากระยะทางของเด็ก

01.02ความปลอดภัยในการขับรถ

ห้ามใช้งานเครื่อง ป้อนข้อมูล หรือเปลี่ยนการตั้งค่าขณะขับรถ ให้จอดรถอย่างปลอดภัยก่อนใช้งาน

ติดตั้งจอแสดงผลที่ไม่ได้ทําให้การมองเห็นเครื่องมือกระจกหรือควบคุมยานพาหนะของคุณเป็นอุปสรรค

สายไฟและชิ้นส่วนอื่นต้องไม่กีดขวางการเลี้ยว คันเร่ง เบรก คลัตช์ หรือการเคลื่อนที่ของระบบกันสะเทือน

แผนที่การจราจรและการอ่านความดันของท่อเป็นเพียงความช่วยเหลือ ผู้ขับขี่ยังคงรับผิดชอบในการตรวจสอบถนนปฏิบัติตามกฎจราจรและขับขี่ได้อย่างปลอดภัย

01.03ความปลอดภัยทางไฟฟ้า

ก่อนติดตั้ง ให้ดับเครื่องยนต์และถอดการเชื่อมต่อแบตเตอรี่รถ การทำงานกับสายไฟที่มีกระแสไฟอาจทำให้ลัดวงจร เกิดประกายไฟ ไฟไหม้ ไฟฟ้าช็อต หรือบาดเจ็บ

แหล่งจ่ายไฟ: ต่อ B+ กับ +12 V ส่วน ACC ต้องวัดได้ 0 V เมื่อปิดสวิตช์กุญแจ และ 11–14.4 V เมื่อเปิดสวิตช์กุญแจ

ใช้มัลติเมตรเพื่อยืนยันสัญญาณ ACC และโพลาร์ก่อนการเชื่อมต่อ อย่าระบุสายไฟของยานพาหนะด้วยสีเท่านั้น

เชื่อมต่อ GND โดยปลอดภัยกับแบตเตอรี่เชิงลบปลายทางหรือจุดพื้นของยานพาหนะที่เชื่อถือได้

หยุดใช้และเปลี่ยนสายไฟใด ๆ ที่ได้รับความเสียหาย, ปิด, แสดงหรือมีเชื่อมต่อที่ว่างเปล่า

ปกป้องสายเคเบิลจากมอเตอร์ร้อนและชิ้นส่วนหล่อลื่นขอบที่ชัดเจนและส่วนประกอบเคลื่อนไหว

01.04การป้องกันสิ่งแวดล้อมและการติดตั้ง

ระดับ IP67 ใช้เฉพาะตัวหน้าจอที่ไม่เสียหาย ติดตั้งถูกต้อง ปิดช่องเชื่อมต่อและใส่ซีลครบ โดยป้องกันฝุ่นและการจมน้ำชั่วคราวตามเงื่อนไขการทดสอบ ไม่ครอบคลุมการฉีดน้ำแรงดันสูง ไอน้ำ หรือแช่น้ำเป็นเวลานาน และไม่รวมเซนเซอร์ ตัวยึด สายไฟหรืออุปกรณ์อื่น

อุณหภูมิในการทํางาน: -20 °C ถึง 70 °C หยุดใช้อุปกรณ์นอกช่วงนี้และอนุญาตให้มันกลับมาถึงอุณหภูมิที่ยอมรับได้ก่อนที่จะเปลี่ยน

อย่าใช้อุปกรณ์ในก๊าซกัดกร่อนสภาพแวดล้อมที่เผาไหม้หรือระเบิด สเปรย์เกลือที่ทนทาน สเปรย์เคมีที่แข็งแกร่ง หรือเงื่อนไขที่เกี่ยวข้องกับการดูดซึมยาวนาน

ตรวจสอบให้แน่ใจว่าสกรูทั้งหมดข้อต่อลูกและขุดเจาะแน่น ชิ้นส่วนที่ว่างเปล่าอาจลดลงในขณะที่ขับรถ

หลังติดตั้ง ให้หมุนแฮนด์ไปทางซ้ายและขวาจนสุด ตรวจว่าสายไฟไม่ตึง ไม่ถูกหนีบ และไม่กีดขวางการควบคุมรถ

ปริศนาที่รุนแรงอาจส่งผลกระทบต่อความเสถียรของสัญญาณไร้สาย

01.05ความปลอดภัยของเด็กและชิ้นส่วนเล็ก

เก็บผลิตภัณฑ์และชิ้นส่วนขนาดเล็กที่สามารถแยกออกจากระยะทางของเด็ก ข้อต้านทานแบตเตอรี่เหรียญเซลล์ต่อไปนี้ใช้เฉพาะสําหรับชุดที่มีเซ็นเซอร์ความดันท่อ

สําหรับการเปลี่ยนแบตเตอรี่เซ็นเซอร์ดูประเภท 09; สําหรับการจัดประเภทแบตเตอรี่และบรรจุภัณฑ์สําหรับการจัดส่งดูประเภท 12。

ตรวจสอบเนื้อหาหลังจากถอดบรรจุ บางชุดไม่รวมเซ็นเซอร์ความดันท่อแบบเลือก

02.01แพคเกจเนื้อหา

02.03ข้อมูลจําเพาะทางเทคนิค

02.04ข้อมูลจําเพาะของเซ็นเซอร์ความดันท่อตัวเลือก

02.05ข้อจํากัดสิ่งแวดล้อมทั่วไป

ปิดอุปกรณ์และให้แห้งก่อนจัดเก็บหลีกเลี่ยงแสงแดดโดยตรงที่ยาวนาน

อย่าใช้หรือเก็บไว้ในก๊าซกัดกร่อนสภาพแวดล้อมที่เผาไหม้หรือระเบิด สเปรย์เกลือที่ทนทานหรือสเปรย์เคมีที่แข็งแกร่ง

อย่านําเครื่องซักผ้าความดันหรือเครื่องทําความสะอาดฝุ่นไปยังจอแสดงผลพอร์ตสายเคเบิลหรือเซ็นเซอร์

หากภาวะซึมเศร้าเกิดขึ้นหลังจากย้ายอุปกรณ์จากสถานที่เย็นไปยังสถานที่ที่อบอุ่นและนุ่มให้แห้งอย่างสมบูรณ์ก่อนที่จะใช้พลังงาน

เลือกตําแหน่งที่ง่ายต่อการมองเห็นโดยไม่ต้องกังวลการมองเห็นหรือการควบคุมยานพาหนะของคุณ

03.01ขั้นตอนการติดตั้ง

1. ปรับประกันการจัดการลูกบอลภูเขา

   พันแผ่นกันลื่นแบบยาวรอบแฮนด์หนึ่งรอบตรงตำแหน่งติดตั้ง โดยวางให้เรียบ ประกบแคลมป์ส่วนบนและล่างรอบแผ่นแล้วขันสกรูที่ให้มา แผ่นต้องอยู่ระหว่างแฮนด์กับแคลมป์

2. เหมาะกับแขนคู่ซ็อกเก็ต

   คลายปุ่มปรับของแขนยึด แล้วสวมเบ้าด้านหนึ่งเข้ากับลูกบอลของตัวยึดแฮนด์

3. ติดต่อจอแสดงผล

   ประคองหน้าจอแล้วใส่ลูกบอลที่ติดตั้งไว้ด้านหลังเครื่องลงในเบ้าอีกด้าน ตรวจว่าลูกบอลทั้งสองเข้าที่ ขันปุ่มพอให้อยู่ตัวแล้วปรับมุม ไม่ต้องติดตั้งลูกบอลด้านหลังเพิ่ม

4. ปรับมุม

   ตั้งอยู่ในตําแหน่งการขับขี่ปกติของคุณและปรับหน้าจอเพื่อดูง่ายด้วยความสะท้อนน้อย

5. ถุงมือและแขน

   ประคองหน้าจอไว้ขณะขันแคลมป์แฮนด์และปุ่มปรับแขนยึด ตรวจว่าหน้าจอและข้อต่อทุกจุดยึดแน่น

03.02การตรวจสอบหลังการติดตั้ง

แสดงและติดตั้งปลอดภัยและหน้าจอไม่เปลี่ยนมุมด้วยตนเอง

หน้าจอต้องไม่บังทัศนวิสัย มาตรวัด กระจก หรือการควบคุมรถ

ตัวยึดและสายไฟต้องไม่กีดขวางการควบคุมเมื่อหมุนแฮนด์ไปทางซ้ายหรือขวาจนสุด

สายเคเบิ้ลจะได้รับการรักษาโดยไม่มีการยืด, การเจาะหรือสัมผัสกับชิ้นส่วนร้อน

ตรวจว่าหน้าจอเริ่มทำงานตามปกติเมื่อเปิดสวิตช์กุญแจ และปิดเมื่อปิดสวิตช์กุญแจ

การติดตั้งโดยคนที่มีประสบการณ์กับระบบไฟฟ้าของยานพาหนะจะแนะนํา ปิดแบตเตอรี่ก่อนการเชื่อมต่อ

04.01ลวดฟังก์ชั่น

สายสีแดง (ACC): ต่อกับไฟ ACC ของรถ ตรวจด้วยมัลติมิเตอร์ว่ามีแรงดัน 0 V เมื่อปิดสวิตช์กุญแจ และ 11–14.4 V เมื่อเปิดสวิตช์กุญแจ

ดํา (GND): เชื่อมต่อได้อย่างปลอดภัยกับแบตเตอรี่เชิงลบปลายทางหรือจุดพื้นที่เชื่อถือได้ของยานพาหนะ

สีเหลือง (B+): เชื่อมต่อกับแบตเตอรี่ดีที่สุด (+12 V) สําหรับการจัดจําหน่ายที่มั่นคง

04.02ขั้นตอน

1. สวิทช์ออกพลังงานยานยนต์

   ปิดเครื่องยนต์ลบปุ่มและปิดแบตเตอรี่

2. การระบุสายไฟยานพาหนะ

   ใช้เอกสารการบริการยานพาหนะและมัลติเมตรเพื่อระบุ ACC แบตเตอรี่เชิงบวกและพื้น

3. ทําให้การเชื่อมต่อ

   เชื่อมต่อสามสายตามที่อธิบายไว้ข้างต้น ตรวจสอบความขัดระวังให้แน่ใจว่าการเชื่อมต่อแต่ละสายและฉนวนอย่างถูกต้อง

4. ปรับประกันสายเคเบิล

   ใช้การเชื่อมต่อสายเคเบิลเพื่อให้สายเคเบิ้ลห่างจากชิ้นส่วนร้อนขอบที่ชัดเจนและส่วนประกอบเคลื่อนไหว ให้ซับซ้อนเพียงพอสําหรับการควบคุม

5. การฟื้นฟูพลังงานและการทดสอบ

   ตรวจว่าหน้าจอเริ่มทำงานตามปกติเมื่อเปิดสวิตช์กุญแจ และปิดเมื่อปิดสวิตช์กุญแจ

04.03การวัดแรงดันและตรวจสอบพลังงาน

ระบุสาย ACC โดยเปรียบเทียบแรงดันเมื่อปิดและเปิดสวิตช์กุญแจ ให้ผู้มีความรู้ด้านไฟฟ้ารถใช้คู่มือรถและมัลติมิเตอร์ตรวจ ก่อนต่อ หุ้มฉนวน หรือยึดสาย ต้องตัดไฟ ห้ามวัดความต้านทานหรือความต่อเนื่องบนสายที่มีไฟ และห้ามใช้ปลายโพรบเชื่อมขั้วไฟเข้าด้วยกัน

หลังจากเชื่อมต่อให้รถคงที่และตรวจสอบการเปิดตัวพร้อมการเผาไหม้และปิดด้วยการเผาผลาญ ตรวจสอบการเชื่อมต่อสายเคเบิลและระบบไฟฟ้าของยานพาหนะหยุดการทดสอบทันทีหากมีอะไรผิดปกติและติดตามประเภท 13ฯลฯ

05.01เริ่มต้นและตั้งค่าคําสั่ง

เริ่มต้นเสร็จสมบูรณ์ประเภท 03การตรวจสอบการติดตั้งและประเภท 04การทดสอบพลังงาน เมื่อจอแสดงผลเริ่มต้นด้วยการเผาไหม้จอดรถได้อย่างปลอดภัยและเสร็จสิ้นการตั้งค่าต่อไปนี้

เปิดการตั้งค่า เลือกภาษาระบบและตรวจสอบวันที่เวลาและรูปแบบแสดง

ขณะจอดรถอย่างปลอดภัย ให้ปรับความสว่างหน้าจอและเลือกธีมสว่าง มืด หรืออัตโนมัติ เพื่อให้อ่านได้ชัดเจน

ตรวจสอบชื่ออุปกรณ์บลูทู ธ สําหรับการเชื่อมต่อโทรศัพท์ครั้งแรกทําตามบท 06 หรือประเภท 07ฯลฯ

สําหรับเสียงติดตามประเภท 08เพื่อเชื่อมต่อสายรัดหรือหูฟังกับโทรศัพท์ของคุณ

หากเซนเซอร์ทางเลือกติดตั้งให้สามารถตรวจสอบความดันของท่อและติดตามประเภท 09สําหรับคู่และตรวจสอบ

บันทึกรุ่นหมายเลขชุดและเวอร์ชันซอฟต์แวร์ใน การตั้งค่า > ระบบ > เกี่ยวกับอุปกรณ์ สําหรับการสนับสนุนในอนาคต

05.02บ้าน หน้าจอรายการ

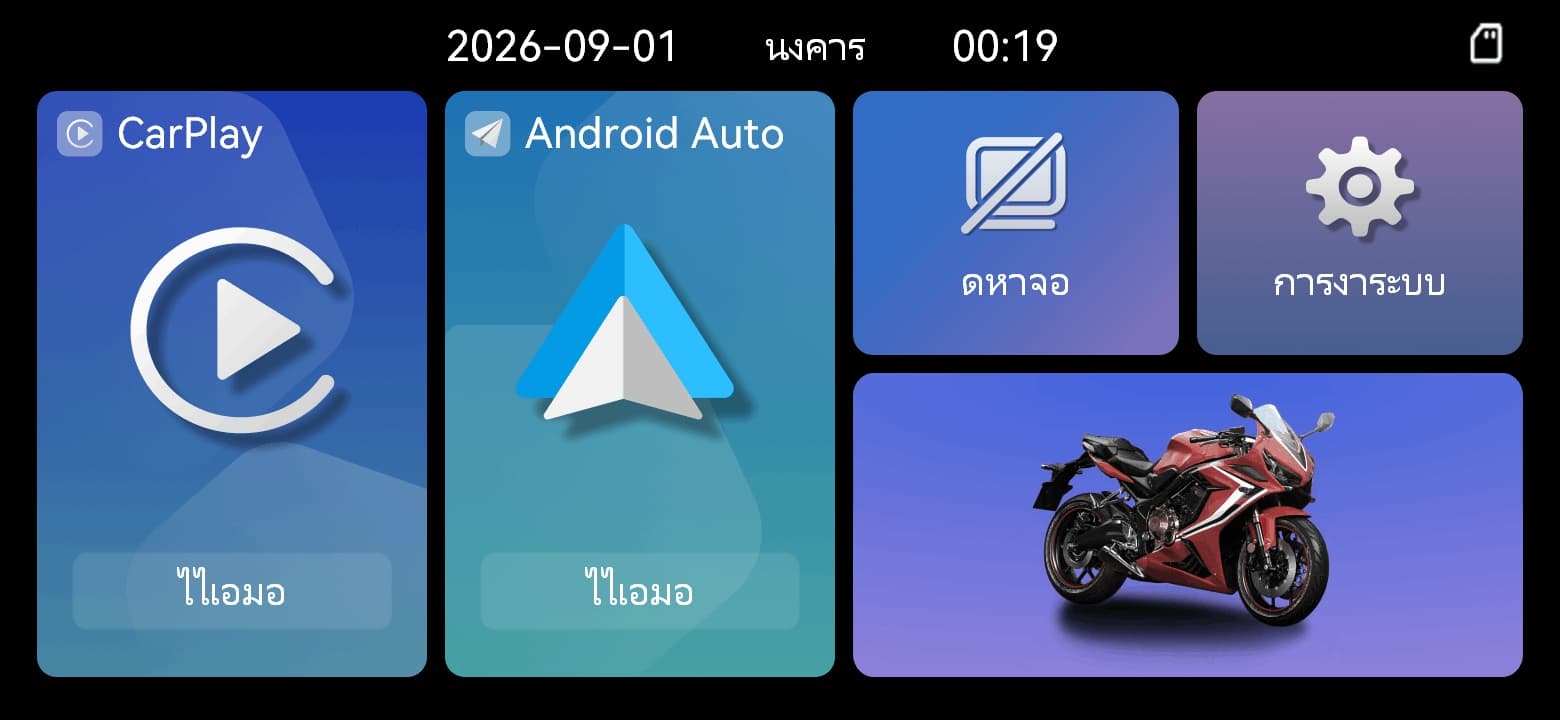

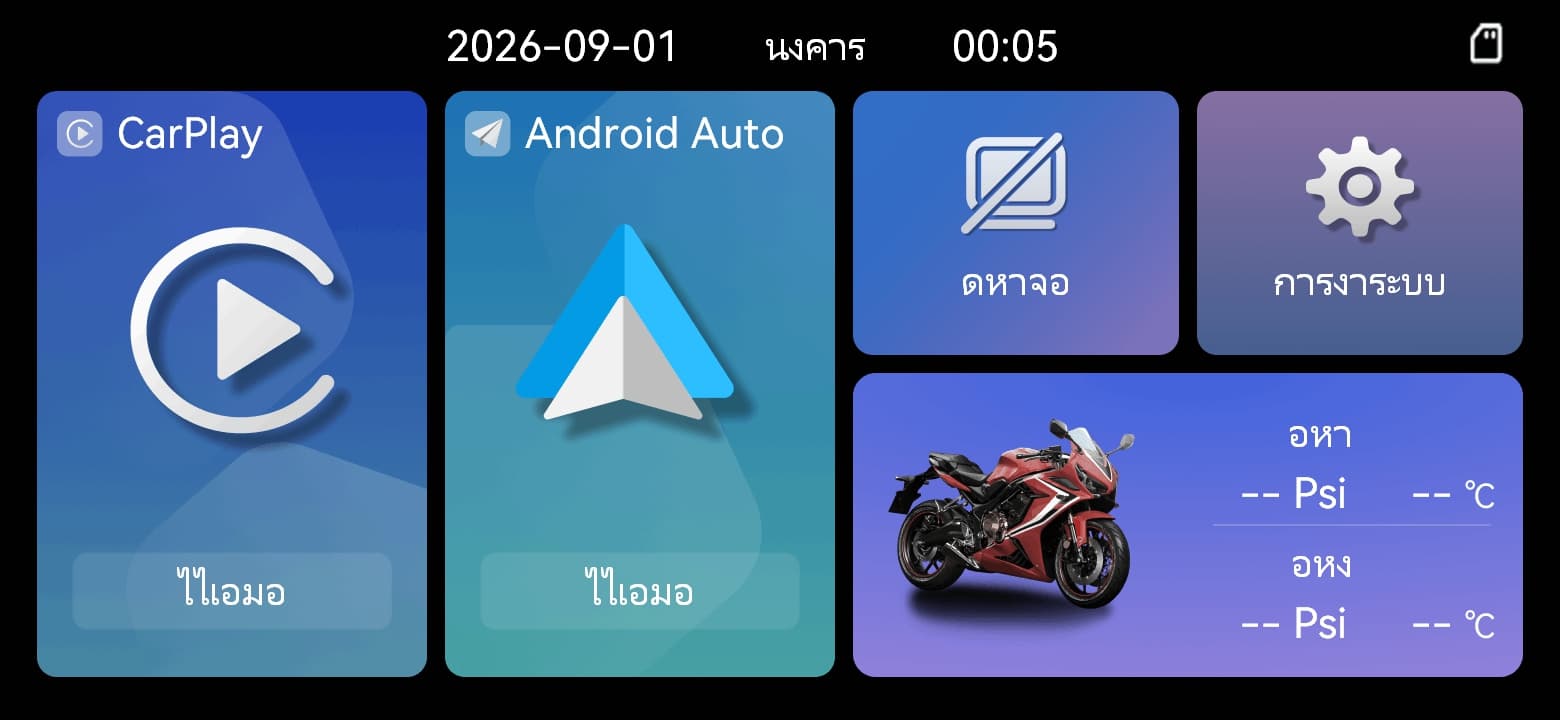

ใน “การตั้งค่า > ทั่วไป > ข้อมูลแรงดันลมยาง” เลือก “เปิด” หรือ “ปิด” เมื่อปิด มุมล่างขวาของหน้าจอหลักจะแสดงภาพรถจักรยานยนต์ เมื่อเปิด จะแสดงแรงดันและอุณหภูมิของยางหน้าและหลังด้วย หลังเปิดฟังก์ชัน ให้แตะบริเวณรถจักรยานยนต์เพื่อเข้าหน้าข้อมูลยาง

ปิดข้อมูลแรงดัน

แรงดันข้อมูลบน

05.03ปิดหน้าจอและระงับมัน

แตะ “ปิดหน้าจอ” บนหน้าจอหลักเพื่อดับการแสดงผล หากเครื่องมีไฟแต่หน้าจอมืด ให้แตะหน้าจอเพื่อปลุกและตรวจความสว่าง ดูการจับคู่เซนเซอร์ในบท 09 และการตรวจไฟเลี้ยงในบท 04

เปิดใช้งานทั้ง Bluetooth และ Wi-Fi บน iPhone ของคุณก่อนการเชื่อมต่อครั้งแรก

06.01การเชื่อมต่อครั้งแรก

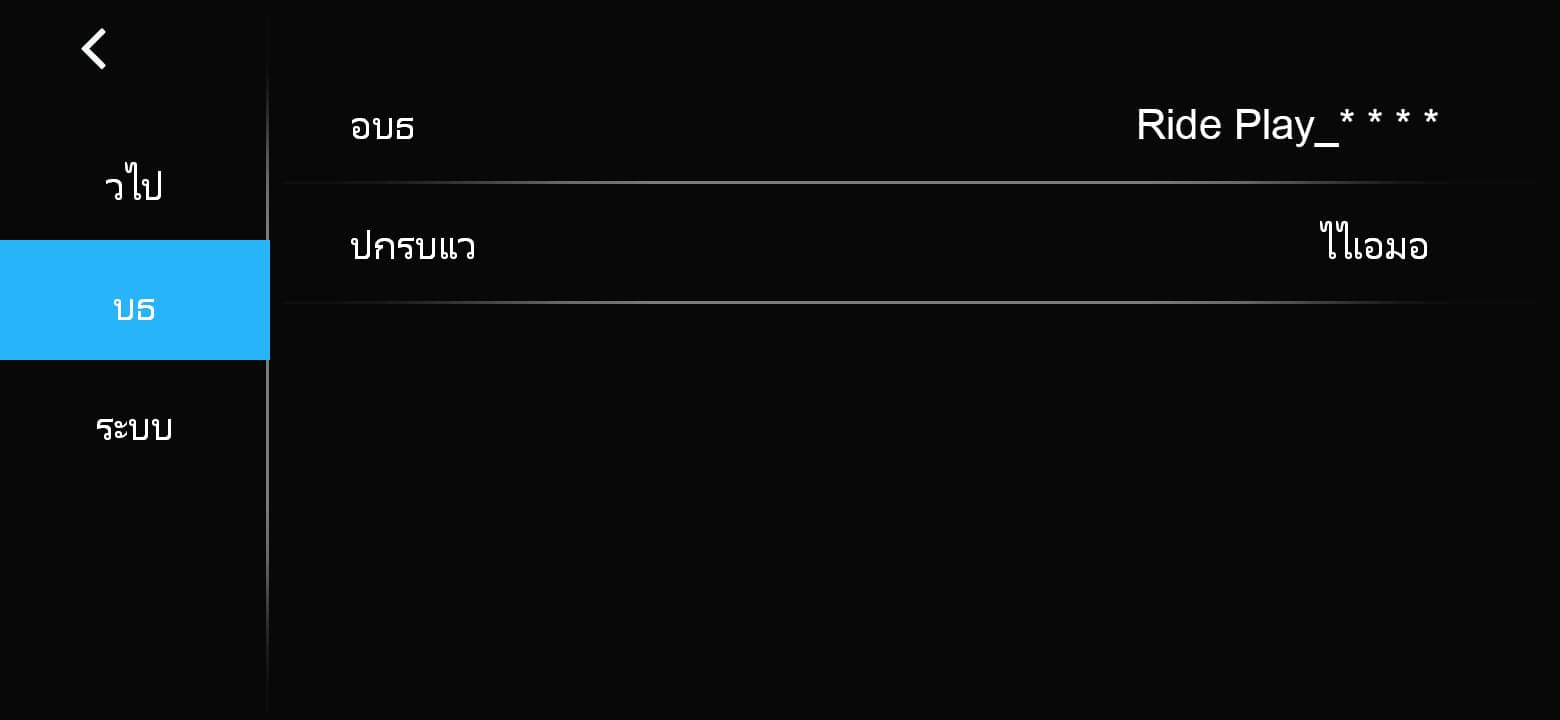

เลือกชื่อบลูทู ธ ที่แสดงบนหน้าจอของคุณเมื่อคู่

1. เปิดใช้งานฟังก์ชั่นไร้สาย

   เปิด Bluetooth และ Wi-Fi บน iPhone

2. เลือกแสดงผล

   เลือก Ride Play_**** ในรายการอุปกรณ์บลูทู ธ สี่ตัวอักษรที่แสดงโดย asterisks แตกต่างจากอุปกรณ์

3. ตรวจสอบการเชื่อมต่อ Bluetooth

   ยอมรับคำขอจับคู่บนโทรศัพท์และหน้าจอเมื่อมีข้อความแจ้ง

4. อนุญาต CarPlay

   เมื่อขอให้ใช้ CarPlay เลือกใช้ CarPlay

5. รอการเชื่อมต่อ

   แสดงจะเปลี่ยนไป CarPlay หลังจากรอคั้น ๆ

06.02ข้อกําหนดการสอดคล้อง

ใช้ iPhone ที่รองรับ CarPlay และ CarPlay ไร้สาย ความเข้ากันได้ขึ้นอยู่กับรูปแบบ iPhone รุ่น iOS และภูมิภาค

อัปเดต iPhone ไปยังรุ่น iOS ที่แนะนําโดย Apple และให้แน่ใจว่า Siri และ CarPlay ไม่ จํากัด

ทั้งบลูทู ธ และ Wi-Fi จะต้องมีอยู่ โทรศัพท์ hotspots, VPNs, การจัดการอุปกรณ์องค์กรหรือการเชื่อมต่อไร้สายอื่น ๆ อาจทําให้เกิดข้อบกพร่อง

06.03การเชื่อมต่อต่อไป

ระบบจะพยายามที่จะเชื่อมต่อใหม่เมื่อ Bluetooth และ Wi-Fi มีการใช้งานอุปกรณ์อยู่ในช่วงและบันทึกคู่จะถูกบันทึก

06.04หากการเชื่อมต่อผิดพลาด

ย้าย iPhone ใกล้หน้าจอและยืนยันว่า Bluetooth และ Wi-Fi มีอยู่

ตรวจสอบชื่อที่เลือกคือ Ride Play_**** และโทรศัพท์ไม่เชื่อมต่อกับอุปกรณ์อื่นที่มีชื่อเดียวกัน

ปิดและเปิด Bluetooth และ Wi-Fi ของโทรศัพท์แล้วเปิด CarPlay อีกครั้ง

หากปัญหายังคงอยู่แล้วเปิดใหม่ทั้งโทรศัพท์และจอแสดงผล

สุดท้ายลบบันทึกคู่เก่าบนทั้งอุปกรณ์และทําซ้ําขั้นตอนการเชื่อมต่อครั้งแรก

สนับสนุนสมาร์ทโฟนที่ทํางานกับ Android 11.0 หรือเร็วกว่า

07.01การเชื่อมต่อครั้งแรก

เลือกชื่อบลูทู ธ ที่แสดงบนหน้าจอของคุณเมื่อคู่

1. ตรวจสอบรุ่นระบบ

   ตรวจสอบให้แน่ใจว่าโทรศัพท์ทํางาน Android 11.0 หรือเร็วกว่า

2. เปิดใช้งานฟังก์ชั่นไร้สาย

   เปิด Bluetooth และ Wi-Fi บนโทรศัพท์

3. เลือกแสดงผล

   เลือก Ride Play_**** ในรายการอุปกรณ์บลูทู ธ สี่ตัวอักษรที่แสดงโดย asterisks แตกต่างจากอุปกรณ์

4. คู่มือการยืนยัน

   ยอมรับคำขอจับคู่บนโทรศัพท์และหน้าจอเมื่อมีข้อความแจ้ง

5. ใบอนุญาตเต็มรูปแบบ

   ทําตามขั้นตอนของโทรศัพท์เพื่อเสร็จสิ้นอนุญาตและตั้งค่าที่จําเป็นสําหรับ Android Auto

6. รอการเชื่อมต่อ

   จอแสดงผลจะเปลี่ยนไป Android Auto หลังจากรอไม่กี่ครั้ง

07.02ข้อกําหนดการสอดคล้อง

โทรศัพท์ต้องทํางาน Android 11.0 หรือเร็วกว่าและสนับสนุน Android Auto ไร้สาย

ความพร้อม Android Auto ไร้สายอาจแตกต่างกันขึ้นอยู่กับผู้ผลิตโทรศัพท์ภูมิภาครุ่นระบบและการปรับแต่ง

เปิดใช้งาน Android Auto และส่วนประกอบระบบที่ต้องการ ให้ Bluetooth, อุปกรณ์ใกล้เคียงตําแหน่งหรืออนุญาตการแจ้งเตือนที่ร้องขอโดยโทรศัพท์

ทั้งบลูทู ธ และ Wi-Fi จะต้องมีอยู่ Hotspots, VPNs, โหมดการประหยัดแบตเตอรี่หรือการจัดการอุปกรณ์องค์กรอาจทําให้เกิดความผิดพลาด

07.03หากการเชื่อมต่อผิดพลาด

แปลงโทรศัพท์ใกล้หน้าจอ ตรวจสอบว่ารุ่นระบบได้รับการสนับสนุนและว่า Bluetooth และ Wi-Fi มีการใช้งาน

ตรวจสอบชื่อที่เลือกคือ Ride Play_**** และโทรศัพท์ไม่เชื่อมต่อกับอุปกรณ์อื่นที่มีชื่อเดียวกัน

ปิดและเปิด Bluetooth และ Wi-Fi ของโทรศัพท์แล้วเปิด Android Auto อีกครั้ง

หากปัญหายังคงอยู่แล้วเปิดใหม่ทั้งโทรศัพท์และจอแสดงผล

สุดท้ายลบบันทึกคู่เก่าบนทั้งอุปกรณ์และทําซ้ําขั้นตอนการเชื่อมต่อครั้งแรก

07.04การเชื่อมต่อและเปลี่ยนโทรศัพท์

ปกป้อง Bluetooth และ Wi-Fi และยืนยันบันทึกการเชื่อมต่อที่บันทึกอยู่ใน E6/E6T/L300 นี้ หาก Android Auto ไม่เปิดให้ดําเนินการตามขั้นตอนการแก้ไขปัญหาการเชื่อมโยงของบทนี้ เพื่อเปลี่ยนโทรศัพท์จอดรถได้อย่างปลอดภัยและทําซ้ําขั้นตอนการเชื่อมใช้งานครั้งแรก

08.01เชื่อมต่อบลูทู ธ ถุงมือหรือหูฟัง

1. ตรวจสอบการเชื่อมต่อโทรศัพท์

   ตรวจสอบให้แน่ใจว่า CarPlay หรือ Android Auto มีการใช้งานครั้งแรก

2. อนุญาตให้อุปกรณ์เสียงโหมดคู่

   วางเกงบลูทู ธ หรือ headset ในโหมดคู่

3. คู่ผ่านโทรศัพท์

   เลือกชื่อบลูทู ธ ของ helmet หรือ headset ในรายการอุปกรณ์ของโทรศัพท์

เก็บอุปกรณ์ภายใน 3 เมตรเมื่อคู่

เชื่อมต่ออุปกรณ์เสียงเดียวเท่านั้น

ปริศนาที่รุนแรงอาจส่งผลกระทบต่อความเสถียรของสัญญาณไร้สาย

08.02การตรวจสอบการเชื่อมต่อ

ตรวจสอบการออกเสียงที่เลือกของโทรศัพท์และทดสอบในปริมาณต่ําในขณะที่จอดรถ ตรวจสอบให้แน่ใจว่าปริมาณไม่ป้องกันคุณจากการฟังสิ่งแวดล้อมของคุณ หากไม่มีเสียงดูประเภท 13สําหรับการแก้ปัญหา helmet / headset

ประเภทนี้ใช้เฉพาะสําหรับชุดที่มีเซ็นเซอร์ความดันท่อแบบเลือก ลบมันถ้าเซ็นเซอร์ไม่ติดตั้ง

แต่ละชุดมีเซนเซอร์ 2 ตัว แต่ละตัวติดตั้งแบตเตอรี่ CR1632 จำนวน 1 ก้อน พร้อมประแจและน็อตที่เข้าชุดกัน ใช้เซนเซอร์หนึ่งตัวกับล้อหน้าและอีกตัวกับล้อหลัง

09.01การเตรียมการก่อนคู่

1. ลบวาล์ว Cap

   ลบสายเคเบิลจากวาล์วท่อที่เซ็นเซอร์จะติดตั้ง

2. เหมาะสําหรับล็อคแรก

   หมุนน็อตกันขโมยที่ให้มาเข้ากับวาล์วยาง โดยยังไม่ต้องติดตั้งเซนเซอร์

09.02เซ็นเซอร์ความดันท่อคู่

วิธีจับคู่ขึ้นอยู่กับเวอร์ชันเครื่อง และไม่ได้มีทั้งสองวิธีพร้อมกัน เมื่อแตะตำแหน่งล้อ หากมีหน้าต่างกรอกรหัส ให้ทำตามขั้นตอนจับคู่ด้วยตนเอง หากแสดง “กำลังจับคู่” ให้ใช้ขั้นตอนจับคู่อัตโนมัติ เลือกขั้นตอนให้ตรงกับหน้าจอจริง

09.03 คู่มืออัตโนมัติ (รุ่น คู่มืออัตโนมัติ)

การติดตั้งเซนเซอร์สําหรับรุ่นอัตโนมัติ

คัดลอกลูกกลิ้งเพื่อคู่

กำลังจับคู่

ล้อแสดงความดันอุณหภูมิและ ID

1. เปิดหน้าจอคู่

   เปิดข้อมูลแรงดันลมยาง แล้วแตะบริเวณรถจักรยานยนต์บนหน้าจอหลัก เลือกล้อหน้าหรือล้อหลัง และตรวจว่าตำแหน่งนั้นแสดง “กำลังจับคู่”

2. เปิดใช้งานเซ็นเซอร์

   เมื่อหน้าจอแสดงว่ากำลังจับคู่ ให้หมุนเซนเซอร์ TPMS ของล้อนั้นตามเข็มนาฬิกาเข้ากับวาล์วยางจนเข้าที่ เซนเซอร์จะส่งสัญญาณต่อเนื่องหลังตรวจพบแรงดันลมยาง

3. คู่มือการยืนยัน

   การจับคู่สำเร็จเมื่อเครื่องรับสัญญาณจากเซนเซอร์และอัปเดตค่าแรงดันของล้อที่เลือก

4. คู่ล้ออื่น ๆ

   เลือกล้ออีกด้านแล้วทำซ้ำกับเซนเซอร์ตัวที่สอง

09.04 คู่มือ (รุ่นคู่มือ)

ผูกเซนเซอร์: ล้อหน้า / ล้อหลัง → ยืนยัน

กรุณากรอกรหัสเชื่อมต่อสำหรับเซนเซอร์

ใส่รหัสตัวอักษรหกของเซ็นเซอร์และคลิก ✓

การอ่านปรากฏขึ้นเมื่อคู่มือประสบความสําเร็จ

1. เปิดหน้าต่างคู่

   แตะบริเวณรถจักรยานยนต์บนหน้าจอหลัก แล้วแตะบริเวณล้อ ในหน้าต่าง “ผูกเซนเซอร์” เลือก “ล้อหน้า” หรือ “ล้อหลัง” ให้ตรงกับล้อ แล้วแตะ “ยืนยัน”

2. เข้าสู่ระบบเซ็นเซอร์ ID

   ป้อนอักขระหกตัวที่ระบุบนเซนเซอร์ แล้วแตะ ✓ เพื่อยืนยัน ใช้ปุ่มลบแก้ไขอักขระที่ผิด หรือแตะ × เพื่อยกเลิก

3. เปิดใช้งานเซ็นเซอร์

   หมุนเซนเซอร์ TPMS ของล้อนั้นตามเข็มนาฬิกาเข้ากับวาล์วยางจนเข้าที่ เซนเซอร์จะส่งสัญญาณต่อเนื่องหลังตรวจพบแรงดันลมยาง

4. คู่มือการยืนยัน

   การจับคู่สำเร็จเมื่อเครื่องรับสัญญาณจากเซนเซอร์และอัปเดตค่าแรงดันของล้อที่เลือก

5. คู่ล้ออื่น ๆ

   เลือกล้ออีกด้าน ป้อน ID หกอักขระของเซนเซอร์ที่ตรงกัน แล้วทำขั้นตอนจับคู่ซ้ำ

09.05การตรวจสอบหลังการติดตั้ง

จับเซนเซอร์ให้นิ่งและใช้ประแจที่ให้มาหมุนน็อตล็อกที่ใส่ไว้กลับมาชิดฐานเซนเซอร์ อย่าให้เซนเซอร์คลายหรือวาล์วคดงอ ตรวจรอยรั่วที่โคนวาล์วและจุดต่อเซนเซอร์ หากรั่ว ให้ตรวจการติดตั้ง ซีล และวาล์ว แทนการขันแรงขึ้น

ตรวจสอบว่าตําแหน่งล้อบนหน้าจอตรงกับการติดตั้งจริง

ตรวจสอบให้แน่ใจว่าเซ็นเซอร์และ locknut มีความปลอดภัย

ตรวจการรั่วของอากาศรอบวาล์วยาง

ก่อนที่จะเดินทางยืนยันการอ่านจะปรากฏขึ้นสําหรับแต่ละเซ็นเซอร์ที่ติดตั้ง

09.06เปลี่ยนแบตเตอรี่เซ็นเซอร์

1. ลบเซนเซอร์

   จอดในที่ปลอดภัย ใช้ประแจที่ให้มาคลายน็อตล็อก แล้วหมุนเซนเซอร์ทวนเข็มนาฬิกาเพื่อถอดออก

2. เปิดพาร์ทเมนต์แบตเตอรี่

   จับตัวเรือนเซนเซอร์ให้มั่นคง สวมประแจที่ให้มากับส่วนหกเหลี่ยมที่ยื่นออกมาด้านล่าง แล้วหมุนทวนเข็มนาฬิกาเพื่อแยกตัวเรือนออกจากชุดภายใน

3. ลบแบตเตอรี่เก่า

   จำทิศทางขั้วถ่าน แล้วเลื่อนถ่าน CR1632 เก่าออกทางด้านข้างของช่องถ่าน ห้ามงัดแผงวงจรหรือหน้าสัมผัสโลหะ

4. ใส่แบตเตอรี่ใหม่

   ใส่ถ่าน CR1632 ใหม่โดยหันขั้วเหมือนถ่านเดิม และตรวจว่าเข้าที่แน่นหนา

5. ตรวจสอบและปิด

   ตรวจว่าแหวนซีลสะอาด ไม่เสียหาย และอยู่ในตำแหน่งที่ถูกต้อง ประกอบตัวเรือนกับชุดภายใน แล้วใช้ประแจที่ให้มาขันตามเข็มนาฬิกา

6. ติดตั้งและตรวจสอบ

   ติดตั้งเซนเซอร์กลับที่ล้อเดิม ล็อกน็อตแล้วตรวจว่าค่าการวัดกลับมาแสดง หากไม่มีข้อมูล ให้จับคู่ใหม่

09.07ข้อ จํากัด การแจ้งเตือนและแรงดันที่ผิดปกติ

การตั้งค่าความดันท่อและข้อมูลล้อ

ก่อนตั้งเกณฑ์เตือน ให้ตรวจค่าแรงดันที่ผู้ผลิตรถหรือยางกำหนด ช่วงการวัดของเซนเซอร์ไม่ใช่ค่าแรงดันที่แนะนำ หากค่าผิดปกติหรือมีสัญญาณเตือน ให้จอดอย่างปลอดภัย ตรวจยาง วาล์วและเซนเซอร์ แล้ววัดซ้ำด้วยเกจที่เหมาะสม ห้ามขับต่อจนกว่าจะแก้การรั่วหรือความเสียหายของยาง ระบบ TPMS ไม่ทดแทนการตรวจยางตามปกติ

เมนูการตั้งค่าประกอบด้วย Display, Bluetooth และตัวเลือกระบบ

10.01 ทั่วไป

ธีม: อัตโนมัติ / สว่าง / มืด.

English、简体中文、繁體中文、Français、Deutsch、Italiano、日本語、Português、Русский、Español、Polski、Türkçe、한국어、ภาษาไทย、Nederlands

ตั้งวันที่และเวลา: ปรับวันที่และเวลาของจอแสดงผล

ความสว่างหน้าจอ: ยกเลื่อนเพื่อปรับความสว่าง

ข้อมูลแรงดันลมยาง: แสดงหรือซ่อนข้อมูลความดันยางบนหน้าจอบ้าน

10.02บลูทูธ​

ชื่อบลูทูธ: ตรวจสอบชื่ออุปกรณ์ในรูปแบบ Ride Play_****. สี่ตัวอักษรสุดท้ายแตกต่างกันตามอุปกรณ์; เลือกชื่อจริงที่แสดงเมื่อคู่โทรศัพท์ของคุณ

อุปกรณ์ที่จับคู่แล้ว: ดูสถานะการเชื่อมต่อ

10.03ระบบ

เกี่ยวกับอุปกรณ์: รุ่นอุปกรณ์ / หมายเลขซีเรียล / เวอร์ชัน APP / เวอร์ชัน MCU / เวอร์ชันฮาร์ดแวร์ เลื่อนลงเพื่อเข้าถึง “อัปเดต OTA”

โลโก้เริ่มต้น: เลือกภาพแบบบูรณาการหรือโลโก้เริ่มต้นที่กําหนดเอง

เริ่มระบบใหม่: รีสตาร์ทอุปกรณ์

คืนค่าจากโรงงาน: ลบการตั้งค่าของผู้ใช้และกลับไปใช้ค่าเริ่มต้น

10.04เปลี่ยนโลโก้เริ่มต้น

โลโก้ภายใน

โลโก้ภายนอก

ความต้องการภาพ

ขนาดไฟล์: น้อยกว่า 300 KB

รูปแบบไฟล์: JPG

ขนาดภาพ: ความกว้างน้อยกว่า 1024 px และความสูงน้อยกว่า 480 px

ใช้ Windows Paint และเลือก Save As > JPEG Picture เพื่อให้แน่ใจว่ารูปแบบไฟล์ที่ถูกต้อง

กระบวนการ

1. การเตรียมบัตร TF

   สร้างโฟลเดอร์ที่ไดเรกทอรีรากของการ์ด TF โดยตั้งชื่อให้ตรงว่า logo

2. คัดลอกภาพ

   คัดลอกภาพ JPG ที่ตอบสนองความต้องการข้างต้นไปยังโฟลเดอร์โลโก้ของบัตร



   ใส่ไฟล์ JPG ในโฟลเดอร์โลโก้

3. สวิทช์ออกพลังงาน

   ปิดอุปกรณ์และปิดการเชื่อมต่อพลังงานก่อนที่จะใส่บัตร TF

4. ลบการ์ดสล็อต

   ช่องการ์ด TF อยู่ด้านล่างของหน้าจอ ใช้ไขควงที่เหมาะสมถอดสกรูฝาปิด แล้วถอดฝาออก

5. ใส่บัตร TF

   ใส่บัตรในแนวทางที่ถูกต้องสําหรับสล็อต



   บัตรสล็อต, บัตร TF, การครอบคลุมและสกรู

6. การฟื้นฟูซีลกันน้ํา

   ตรวจว่าฝาปิดและซีลสะอาด ไม่เสียหาย และอยู่ในตำแหน่งที่ถูกต้อง จากนั้นใส่ฝากลับและขันสกรู

7. เลือกโลโก้ภายนอก

   เปิดเครื่อง ไปที่ “การตั้งค่า > ระบบ > โลโก้เริ่มต้น > โลโก้ภายนอก” แล้วแตะภาพที่ต้องการในรายการ

8. เริ่มต้นใหม่

   เปิดอุปกรณ์ใหม่ โลโก้ที่กําหนดเองที่เลือกจะปรากฏในระหว่างการเริ่มต้น

10.05 รีสตาร์ท versus โรงงานรีเซ็ต

การเริ่มระบบใหม่คือการรีสตาร์ทเครื่อง ส่วนการคืนค่าจากโรงงานจะลบการตั้งค่าและข้อมูลจับคู่ ก่อนรีเซ็ตให้บันทึกค่าที่ต้องใช้ เกณฑ์เตือนแรงดันและข้อมูลเครื่อง หลังจากนั้นตรวจการเชื่อมต่อโทรศัพท์และ TPMS อีกครั้ง

รักษาพลังงานของยานพาหนะและจุดร้อนโทรศัพท์เสถียรตลอดทั้งการปรับปรุง

11.01ปรับปรุงขั้นตอน

1. เปิดหน้าการปรับปรุง

   เปิด “การตั้งค่า > ระบบ > เกี่ยวกับอุปกรณ์” เลื่อนลงแล้วแตะ “อัปเดต OTA”

2. ติดตั้งโทรศัพท์ Hotspot

   เปิดฮอตสปอตโทรศัพท์และตั้งค่าตามหน้าจอให้ตรงทุกตัวอักษร ชื่อ: Car รหัสผ่าน: 12345678

3. รับรองการเชื่อมต่อ Hotspot

   รอจนหน้าจอแสดง “เชื่อมต่อฮอตสปอตมือถือสำเร็จ”

4. เริ่มต้นการปรับปรุง firmware

   แตะ “อัปเดตเฟิร์มแวร์” เพื่อดาวน์โหลดและติดตั้งไฟล์ หากสัญญาณอ่อนอาจใช้เวลานานขึ้น รักษาฮอตสปอตและไฟเลี้ยงให้เสถียร

5. รอการรีสตาร์ทอัตโนมัติ

   ห้ามตัดไฟหรือใช้งานเครื่องระหว่างอัปเดต เมื่ออัปเดตสำเร็จ เครื่องจะเริ่มใหม่อัตโนมัติ จากนั้นตรวจเวอร์ชันและฟังก์ชันหลัก

11.02ตรวจสอบหลังการปรับปรุง

ตรวจสอบให้แน่ใจว่าอุปกรณ์เริ่มต้นใหม่ตามปกติ

เปิด “การตั้งค่า > ระบบ > เกี่ยวกับอุปกรณ์” แล้วตรวจเวอร์ชันซอฟต์แวร์

ตรวจสอบการเชื่อมต่อโทรศัพท์บลูทู ธ การตรวจสอบความดันของท่อและฟังก์ชั่นทั่วไปอื่น ๆ

11.03คําแนะนําการปรับปรุงเพิ่มเติม

การอัปเดตเฉพาะในขณะที่จอดรถได้อย่างปลอดภัยด้วยพลังงานที่มั่นคงและการครอบคลุมเครือข่ายโทรศัพท์ การบันทึกเวอร์ชันซอฟต์แวร์ปัจจุบันครั้งแรก Hotspot สามารถใช้ข้อมูลมือถือ หลังจากอัพเดตการเปิดตัวใหม่และการตรวจสอบฟังก์ชั่นเสร็จสิ้นคุณสามารถปิดการเปิดตัวแบบชั่วคราวหรือเรียกคืนการตั้งค่าเดิม

สําหรับการกําจัดจอแสดงผลการซ่อมแซมสายเคเบิลหรือการแทนที่ซีลติดต่อผู้ติดตั้งหรือลูกค้าสนับสนุน ติดต่อแบตเตอรี่เซ็นเซอร์ตามที่อธิบายไว้ในประเภท 09ฯลฯ

12.01ก่อนที่จะเดินทางทุกครั้ง

ตรวจสอบให้แน่ใจว่าจอแสดงผลและติดตั้งจะปลอดภัยและไม่妨げการมองเห็นของคุณ ตรวจสอบสายเคเบิ้ลสําหรับการสึกหรอหรือหมุนการเคลื่อนไหวควบคุมฟรีและปิดการ์ดสล็อตและซีลที่มองเห็น ด้วย TPMS ที่ติดตั้ง ตรวจสอบวาล์วสําหรับความผิดปกติหรือการแตกเซ็นเซอร์และปิดผนึกที่ปลอดภัยการทําความสะอาดที่เหมาะสมและไม่มีการหล่อ ตรวจสอบความดันยางเย็น การกําหนดค่าล้อที่ถูกต้องและการอ่านปกติไม่แทนที่การตรวจสอบทางกายภาพ ดูประเภท 09สําหรับความต้องการความปลอดภัยของวาล์ว

12.02ทําความสะอาดหน้าจอและบ้าน

จอดอย่างปลอดภัยและปิดเครื่อง ใช้ผ้านุ่มสะอาดเช็ดหน้าจอและตัวเครื่องเบา ๆ หากจำเป็นให้ชุบน้ำหมาด ๆ อย่าให้ของเหลวเข้าช่องเชื่อมต่อ ห้ามฉีดน้ำยาลงเครื่องโดยตรง หรือใช้สารขัด ตัวทำละลายแรง หรือเครื่องมือแข็ง หากคราบออกยากให้ติดต่อฝ่ายสนับสนุน และปล่อยให้แห้งสนิทก่อนใช้

12.03ตรวจสอบหลังจากฝนหรือล้าง

เช็ดน้ำบนพื้นผิวแล้วตรวจตัวเครื่อง ขั้วต่อและฝาช่อง TF ทำบริเวณรอบฝาให้แห้งก่อนเปิด ห้ามล้างด้วยน้ำแรงดันสูงหรือไอน้ำ หากซีลเสียหาย มีไอน้ำควบแน่นภายในหรือน้ำเข้า ให้หยุดใช้และติดต่อฝ่ายสนับสนุน ห้ามแกะเครื่องหรือให้ความร้อน ดูข้อกำหนด IP67 ในบท 01

12.04Mount และ Cable ตรวจสอบ

หลังจากเดินทางยาวหรือแรงบิดหนักจอดรถและตรวจสอบภูเขาและสายเคเบิ้ลอีกครั้ง ตรวจสอบและแก้ไขความเสียหายหรือความเสียหายใด ๆ ก่อนที่จะใช้ ตรวจสอบทุกอย่างปลอดภัย อย่าตอบสนองสําหรับชิ้นส่วนที่เสียหายโดยการขุดเจาะเกินไป

12.05การบํารุงรักษา TPMS

ทําความสะอาดภายนอกเซนเซอร์และตรวจสอบวาล์วและล็อค หลังจากเปลี่ยนแบตเตอรี่หรือติดตั้งเซ็นเซอร์อีกครั้งประเภท 09ตรวจสอบการปิดผนึกการกําหนดเก้าอี้การอ่านและการหล่อ อายุการใช้งานแบตเตอรี่แตกต่างกันตามเงื่อนไขการทํางาน

12.06การจัดเก็บและกลับมาใช้

ปิดเครื่องและเก็บให้แห้ง หลีกเลี่ยงแดดโดยตรงเป็นเวลานาน อุณหภูมิเก็บรักษา: -30 °C ถึง 80 °C หากจอดรถนาน ให้ดูแลแบตเตอรี่ตามคู่มือรถ ก่อนใช้อีกครั้งให้ตรวจตัวเครื่อง สายไฟ ซีล ตัวยึด วันที่ เวลา การเชื่อมต่อโทรศัพท์และ TPMS อุณหภูมิใช้งาน: -20 °C ถึง 70 °C

12.07การรีไซเคิลและการจัดเก็บ

ชุดบรรจุภัณฑ์สําหรับการรีไซเคิลในท้องถิ่นที่เหมาะสม คําถามของบริการรีไซเค์อุปกรณ์ไฟฟ้าในท้องถิ่นของคุณวิธีการจัดหาผลิตภัณฑ์ อย่าเผาไหม้ประเภท 09เพื่อลบแบตเตอรี่เซ็นเซอร์ที่สามารถเปลี่ยนได้ได้อย่างปลอดภัย ปกป้องแบตเตอรีใหม่และใช้จากวัตถุโลหะเพื่อป้องกันวงจรสั้นและใช้บริการการรีไซเคิลแบตเตอร์ในท้องถิ่นที่เหมาะสม อย่าลบจอแสดงผลเพื่อรีไซเค์ด้วยตัวเอง

ตรวจสอบเหล่านี้ไม่จําเป็นต้องทําลายหรือแก้ไข หากปัญหายังคงอยู่หยุดใช้อุปกรณ์และสนับสนุนการติดต่อ

13.01พลังงานหน้าจอและเวลา

13.02การเชื่อมต่อโทรศัพท์และเสียงบลูทู ธ

13.03ปัญหา TPMS

13.04OTA ปรับปรุงปัญหา

13.05เมื่อต้องหยุดใช้ผลิตภัณฑ์

อุปกรณ์สายเคเบิลหรือเชื่อมต่อแสดงความเสียหายการเผาไหม้กลิ่นผิดปกติการสูบบุหรี่หรือความร้อนมากเกินไป

จอแสดงผลหรือการติดตั้งจะว่างเปล่าและอาจตกออกหรือทําผิดพลาดในการควบคุมยานพาหนะ

การทํางานของผลิตภัณฑ์ทําให้เกิดข้อผิดพลาดในระบบไฟฟ้าของยานพาหนะ

การทํางานผิดปกติของอุปกรณ์หลังจากการเข้าน้ําหรือผลกระทบที่รุนแรง

การเตรียมข้อมูลอุปกรณ์และคําอธิบายข้อผิดพลาดก่อนที่จะติดต่อการสนับสนุน

14.01การสนับสนุนบริการตนเอง

เว็บไซต์อย่างเป็นทางการ: https://www.aotu-link.com

หากต้องการความช่วยเหลือหลังการขาย โปรดเปิดและกรอกแบบฟอร์ม “14.02 คำขอบริการหลังการขาย” ด้านล่าง การให้ข้อมูลครบถ้วนช่วยให้เราดำเนินการได้รวดเร็วยิ่งขึ้น

หากไม่สามารถใช้แบบฟอร์มได้ โปรดส่งอีเมลไปที่ support@aotu-link.com พร้อมระบุรุ่นผลิตภัณฑ์ ช่องทางการซื้อ และรายละเอียดปัญหา

ฝ่ายช่วยเหลือออนไลน์: คลิกไอคอนแชตสีน้ำเงินในหน้านี้ เมื่อเจ้าหน้าที่ออนไลน์ คุณสามารถสนทนาได้ทันที

14.02 คำขอบริการหลังการขาย
