E6/E6T/L300오토바이 사용자 매뉴얼 표시

이 매뉴얼은 설치, 연결, 설정, 일상 사용 및 기본 문제 해결을 설명합니다.

00.01안전 메시지 정의

00.02추천 읽기 명령

설치: 보안 지침, 전원 전선, 디스플레이 설치 및 설치 후 검사를 먼저 읽으십시오.

첫 번째 사용자 : 설치 후 홈 스크린, 전화 연결 및 블루투스 헬멧 / 헤드셋 장을 읽으십시오.

정기적 사용자: 컨설팅 설정, OTA 업데이트, 타이어 압력 및 필요한 경우 문제 해결.

00.03범위

이 매뉴얼은 E6/E6T/L300 오토바이 디스플레이에 적용됩니다. 타이어 압력 모니터링에는 선택적인 센서가 필요합니다. 패키지 콘텐츠는 구입한 키트에 따라 달라집니다. 스크린은 소프트웨어 버전에 따라 다를 수 있습니다.

사고, 화재, 전기 충격, 장비 손상 또는 차량 오류를 방지하기 위해 이러한 요구 사항을 따르십시오.

01.01일반적인 안전 요구 사항

제품을 올바른 설치 및 성공적인 기능 검사 후에만 사용하십시오.잘못된 설치는 사고 또는 장비 실패를 일으킬 수 있습니다.

이 매뉴얼에서 설치 및 운영 단계를 따르십시오.

스스로 디스플레이, 전원 케이블 또는 액세서리를 분해하거나 수리하거나 변경하지 마십시오.

각 운전 전에 디스플레이, 마운트, 전원 케이블 및 선택 센서가 안전하고 손상되지 않은지 확인하십시오.

손상, 이상한 냄새, 연기, 과열, 비정상적인 소음이나 진동이 발생하면 즉시 사용을 중단하고 전원을 차단하십시오.

외국 물건을 디스플레이 포트와 열쇠에서 벗어나십시오.

제품과 분리 가능한 작은 부품을 어린이의 접근에서 멀리 유지하십시오.

01.02안전 운전

운전 중에 장치를 실행하지 말고, 정보를 입력하거나 설정을 변경하지 마십시오.이 장치가 실행되기 전에 차량을 안전하게 주차하십시오.

디스플레이를 설치하면 시야, 도구, 거울 또는 차량 컨트롤을 방해하지 않습니다.

케이블이나 부품이 조향, 스로틀, 브레이크, 클러치 또는 서스펜션의 움직임을 방해하지 않도록 하십시오.

지도, 탐색 및 타이어 압력 읽기는 단지 도움이됩니다. 운전자는 도로를 지켜보고, 교통 규칙을 준수하고 안전하게 운전하는 책임이 남아 있습니다.

01.03전기 안전

설치 전에 엔진을 끄고 차량 배터리를 분리하십시오. 전원이 연결된 배선에서 작업하면 단락, 불꽃, 화재, 감전 또는 부상이 발생할 수 있습니다.

전원 조건: B+는 +12 V에 연결합니다. ACC는 시동 스위치가 꺼져 있을 때 0 V, 켜져 있을 때 11~14.4 V여야 합니다.

연결 전에 ACC 신호와 극성을 확인하기 위해 멀티미터를 사용하십시오.차량의 전선을 색상으로만 식별하지 마십시오.

GND를 안전하게 배터리 부정적인 터미널 또는 신뢰할 수 있는 차량 지점에 연결합니다.

사용을 중단하고 손상되거나 팽창되거나 노출되거나 빈 커넥터가 있는 전원 케이블을 교체하십시오.

케이블을 뜨거운 엔진과 소모 부품, 날카로운 가장자리 및 이동 구성 요소에서 멀리 유지합니다.

01.04환경 및 설치 예방 조치

IP67은 손상이 없고 올바르게 설치되었으며 연결부가 닫히고 실링이 정확히 장착된 화면 본체에만 적용됩니다. 지정된 시험 조건에서 먼지와 일시적 침수에 대한 보호를 뜻합니다. 고압 세척, 증기 세척 및 장시간 침수는 포함되지 않습니다. 센서, 마운트, 배선과 기타 부속품에는 적용되지 않습니다.

작동 온도 : -20 °C에서 70 °C. 이 범위 밖에서 장치를 사용하는 것을 중단하고 전환하기 전에 받아 들일 수있는 온도로 돌아갈 수 있습니다.

장치를 부식 가스, 불타는 또는 폭발적인 환경, 지속적인 소금 스프레이, 강한 화학 분쇄 또는 장기간의 침투를 포함하는 조건에서 사용하지 마십시오.

모든 스크레이, 공 관절 및 상승이 단단하다는 것을 확인하십시오. 빈 부분은 타는 동안 떨어질 수 있습니다.

설치 후 핸들을 왼쪽과 오른쪽 끝까지 돌려 보십시오. 케이블이 당겨지거나 끼이지 않고 조작을 방해하지 않는지 확인하십시오.

강한 비가 무선 신호 안정성에 영향을 미칠 수 있습니다.

01.05어린이 및 소규모 보안

제품과 분리 가능한 작은 부품을 어린이의 접근에서 멀리 유지하십시오. 다음 동전 세포 배터리 예방 조치는 타이어 압력 센서를 가진 키트에만 적용됩니다.

센서 배터리 교체를 위해, 참조 제 09 장 배터리 분류 및 배달을 위한 포장, 참조 제12장 。

일부 키트에는 선택적 인 타이어 압력 센서가 포함되지 않습니다.

02.01패키지 콘텐츠

02.03기술적 사양

02.04옵션 타이어 압력 센서 사양

02.05일반적인 환경 제한

장치를 끄고 저장하기 전에 건조하게 유지하십시오.오래 지속되는 직접 태양광을 피하십시오.

염증성 가스, 불타는 또는 폭발적인 환경, 지속적인 소금 스프레이 또는 강한 화학 분쇄물에 사용하거나 저장하지 마십시오.

압력 세탁기 또는 증기 청소기를 디스플레이, 포트, 케이블 또는 센서에 직접하지 마십시오.

차가운 곳에서 따뜻하고 젖은 곳으로 장치를 이동한 후에 압축이 형성되면 전력을 적용하기 전에 완전히 건조하게하십시오.

시야 또는 차량 통제를 방해하지 않고 쉽게 볼 수있는 위치를 선택하십시오.

03.01설치 단계

1. 핸드백 볼 마운트 보안

   설치 위치에서 긴 미끄럼 방지 패드를 핸들에 평평하게 한 바퀴 감습니다. 패드 위에 위아래 클램프를 놓고 제공된 나사로 고정합니다. 패드는 반드시 핸들과 클램프 사이에 있어야 합니다.

2. 이중 소켓 팔에 적합합니다

   장착 암의 조절 손잡이를 풀고 한쪽 소켓을 핸들 마운트의 볼에 끼웁니다.

3. 디스플레이를 연결하세요

   화면을 받친 상태에서 미리 장착된 후면 볼을 반대쪽 소켓에 끼웁니다. 두 볼이 제대로 안착했는지 확인하고 손잡이를 살짝 조인 뒤 각도를 조절합니다. 후면 볼을 별도로 설치할 필요는 없습니다.

4. 각도 조정

   정상적인 운전 위치에 앉아서 최소한의 반사로 쉽게 볼 수 있도록 화면을 조정합니다.

5. 팔과 팔을 밀어 넣으십시오.

   화면 위치를 유지하면서 핸들 클램프와 암의 조절 손잡이를 조입니다. 화면과 모든 연결부가 단단히 고정되었는지 확인하십시오.

03.02설치 후 검사

디스플레이와 마운트는 안전하며 화면은 각도를 스스로 바꾸지 않습니다.

화면은 도로, 도구, 거울 또는 차량 제어를 방해하지 않습니다.

산과 케이블은 핸드백이 완전히 왼쪽 또는 오른쪽으로 회전되면 통제를 방해하지 않습니다.

케이블은 뜨거운 부품과 접촉하거나 스트레칭, 스핀링 또는 접촉하지 않고 보장됩니다.

차량 시동 스위치를 켜면 화면이 정상적으로 시작되고 끄면 종료되는지 확인하십시오.

차량의 전기 시스템에 경험이있는 사람에 의해 설치하는 것이 좋습니다.전선을 전달하기 전에 배터리를 끄십시오.

04.01와이어 기능

빨간색 선(ACC): 차량의 ACC 전원에 연결합니다. 멀티미터로 확인하십시오. 시동 스위치가 꺼져 있으면 0 V, 켜져 있으면 11~14.4 V여야 합니다.

블랙 (GND) : 배터리 부정적인 터미널 또는 신뢰할 수 있는 차량 지점에 안전하게 연결합니다.

노란색 (B+): 안정적인 공급을 위해 배터리 긍정적 인 터미널 (+12 V)에 연결합니다.

04.02흐르는 단계

1. 차량 전원 스위치

   엔진을 끄고 열쇠를 제거하고 배터리를 해제합니다.

2. 차량 케이블 확인

   차량 서비스 문서와 멀티미터를 사용하여 ACC, 배터리 긍정 및 토양을 식별합니다.

3. 연결을 만드는 방법

   위에 설명된 바와 같이 세 개의 케이블을 연결하십시오.극성을 확인하고 각 연결을 안전하게 보장하고 올바르게 고립하십시오.

4. 케이블 보안

   케이블 링크를 사용하여 케이블을 뜨거운 부분, 날카로운 가장자리 및 움직이는 구성 요소에서 멀리 유지합니다.

5. 전력 회복 및 테스트

   차량 시동 스위치를 켜면 화면이 정상적으로 시작되고 끄면 종료되는지 확인하십시오.

04.03전압 측정 및 전력 검사

ACC는 시동 스위치를 끈 상태와 켠 상태의 전압을 비교하여 확인합니다. 차량 전기에 익숙한 작업자가 차량 자료와 멀티미터를 사용해야 합니다. 배선을 연결하거나 절연·고정하기 전에 전원을 분리하십시오. 전원이 연결된 배선에서 저항이나 도통을 측정하지 말고 측정봉으로 단자 사이를 연결하지 마십시오.

전선 후, 차량을 정지하고 불타는 스타트업을 확인하고 불타고 닫습니다. 연결기, 케이블 및 차량 전기 시스템을 확인합니다. 무언가가 비정상적인 경우 즉시 테스트를 중단하고 다음을 따르십시오. 제13장 그리고

05.01초기 시작 및 설정 명령

첫째로 완성된 제3장 설치 검사 및 제 04장 전원 테스트 : 디스플레이가 화상으로 시작되면 안전하게 주차하고 다음 설정을 완료합니다.

설정을 열고 시스템 언어를 선택하고 날짜, 시간 및 표시 형식을 확인합니다.

안전하게 주차한 상태에서 화면 밝기를 조절하고 밝게, 어둡게 또는 자동 테마를 선택하여 가독성을 확인합니다.

블루투스 장치 이름을 확인하십시오. 첫 번째 전화 연결을 위해, 섹션 06 또는 제07장 그리고

오디오, 따르기 제08장 헬멧이나 헤드셋을 휴대폰에 연결할 수 있습니다.

선택적인 센서가 설치되면, 타이어 압력 모니터링 및 추적을 가능하게 합니다. 제 09 장 조합 및 체크를 위해.

모델, 시리즈 번호 및 소프트웨어 버전을 설정 > 시스템 > 미래 지원에 대해 기록합니다.

05.02홈 스크린 항목

“설정 > 일반 > 타이어 공기압 정보”에서 “켜기” 또는 “끄기”를 선택합니다. 끄면 홈 화면 오른쪽 아래에 오토바이 그림만 표시됩니다. 켜면 앞뒤 타이어의 공기압과 온도도 표시됩니다. 기능을 켠 뒤 오토바이 영역을 누르면 타이어 정보 화면으로 이동합니다.

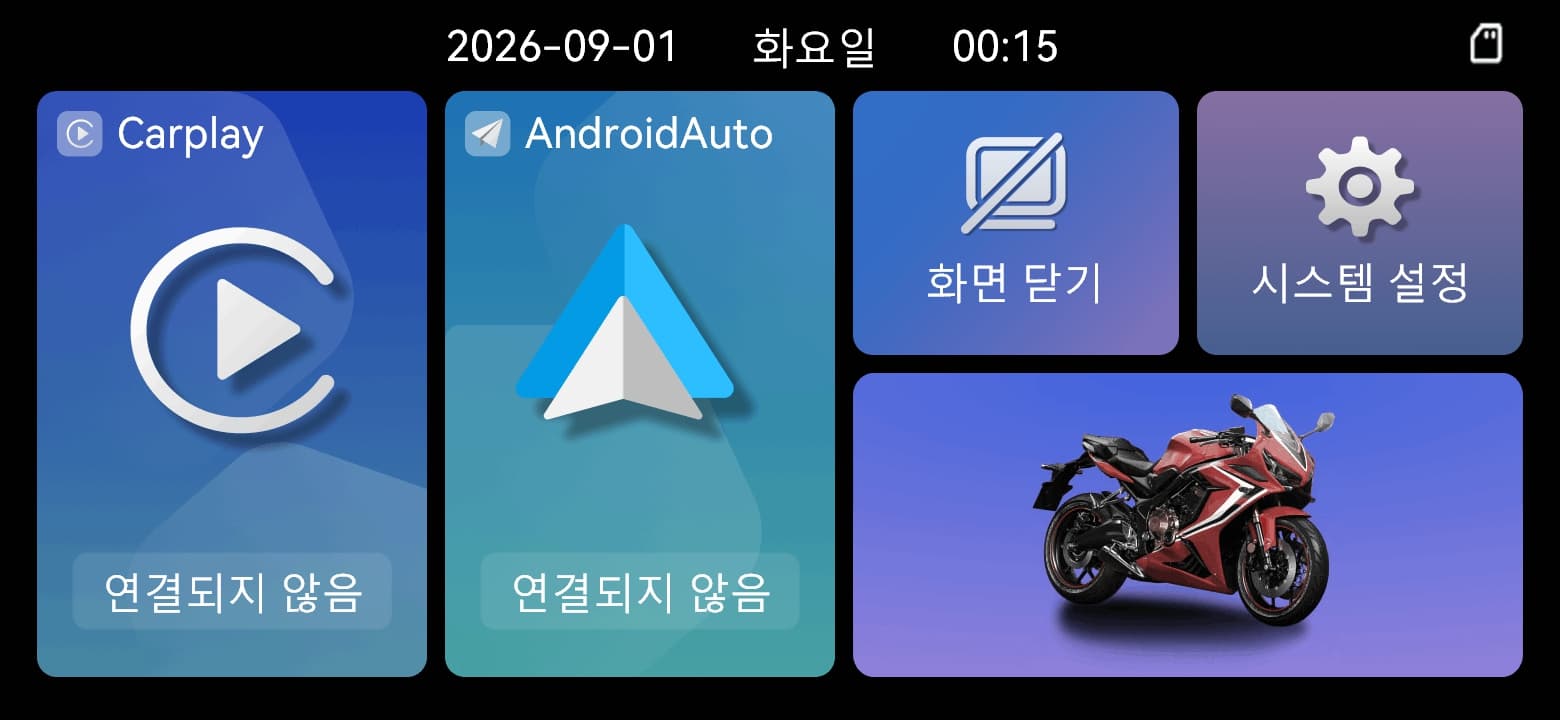

압력 정보 끄기

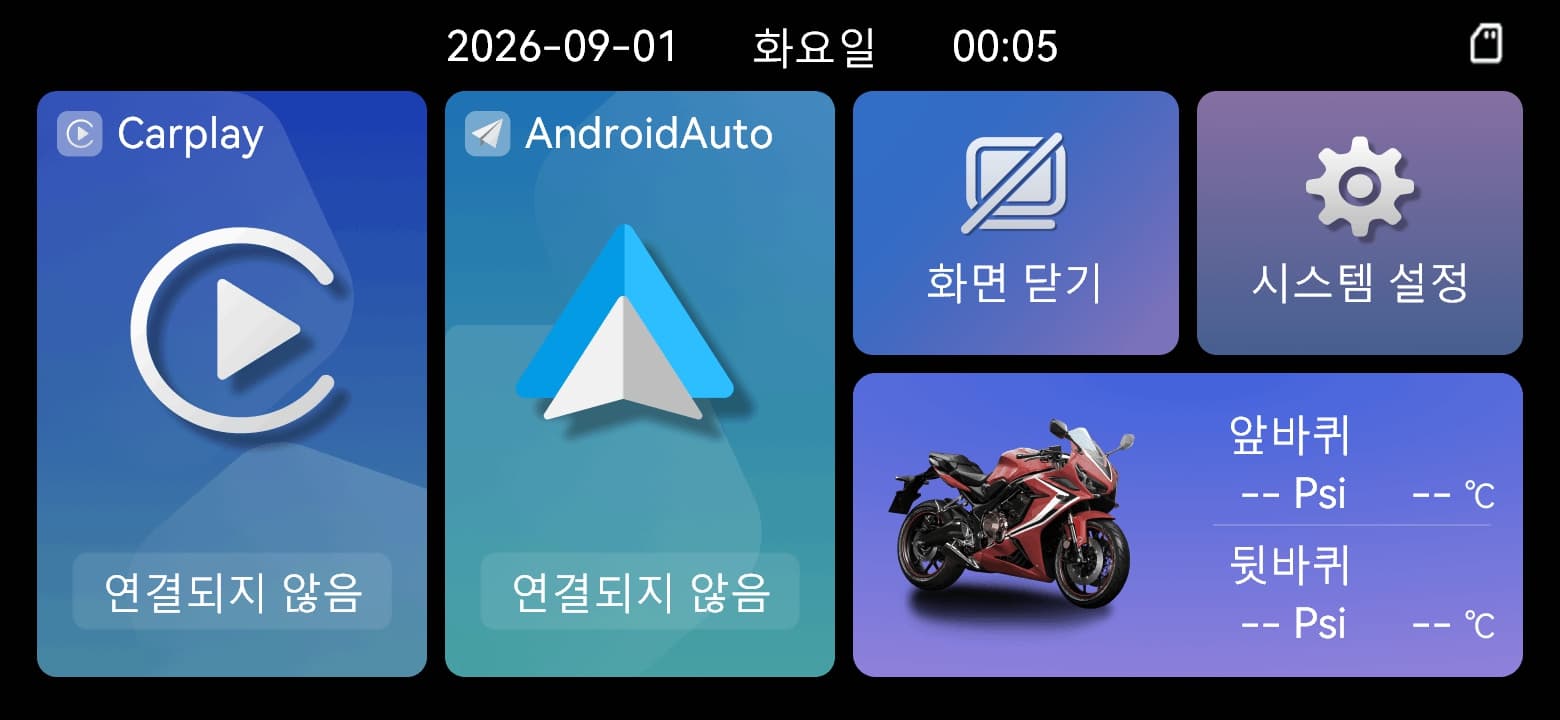

촬영 압력 정보

05.03스크린을 끄고 깨우는 것

홈 화면의 “화면 끄기”를 누르면 표시가 꺼집니다. 전원이 공급되지만 화면이 어두우면 화면을 눌러 깨우고 밝기를 확인하십시오. 센서 페어링은 09장, 전원 점검은 04장을 참조하십시오.

첫 번째 연결 전에 아이폰에서 블루투스와 Wi-Fi를 모두 활성화합니다.

06.01첫 연결

연결할 때 디스플레이에 표시된 Bluetooth 이름을 선택합니다.

1. 무선 기능을 활성화

   아이폰에서 Bluetooth 및 Wi-Fi를 켜십시오.

2. 디스플레이 선택

   블루투스 장치 목록에서 Ride Play_****을 선택합니다. asterisks에 의해 표현되는 4 개의 문자는 장치에 따라 다릅니다.

3. 블루투스 커플링 확인

   휴대전화와 화면에 요청이 표시되면 페어링을 승인합니다.

4. 카르플레이 허용

   CarPlay을 사용하도록 요청할 때 CarPlay 사용을 선택합니다.

5. 연결을 기다리며

   디스플레이는 짧은 기다림 후 CarPlay로 전환됩니다.

06.02호환성 요구 사항

CarPlay 및 무선 CarPlay을 지원하는 iPhone을 사용하십시오.Compatibility는 iPhone 모델, iOS 버전 및 지역에 따라 달라집니다.

아이폰을 애플이 권장하는 호환되는 iOS 버전으로 업데이트하고 Siri와 CarPlay가 제한되지 않도록하십시오.

블루투스와 Wi-Fi 모두 사용해야 합니다. 전화 핫스팟, VPN, 기업 장치 관리 또는 다른 무선 연결이 방해될 수 있습니다.

06.03나중에 연결

시스템은 블루투스와 Wi-Fi가 활성화되면 다시 연결하려고 시도하고, 장치가 범위에 있고, 쌍링 레코드가 저장됩니다.

06.04연결이 실패하면

아이폰을 디스플레이 근처로 이동하고 Bluetooth 및 Wi-Fi가 활성화되었음을 확인합니다.

선택한 이름을 확인하십시오 Ride Play_**** 및 전화가 동일한 이름을 가진 다른 장치에 연결되지 않습니다.

휴대 전화의 블루투스 및 Wi-Fi를 끄고 켜고 CarPlay을 다시 열어줍니다.

문제가 남아 있다면 전화와 디스플레이 모두 다시 시작합니다.

마지막으로, 두 장치에서 오래된 커플링 레코드를 삭제하고 첫 연결 단계를 반복합니다.

안드로이드 11.0 이상을 실행하는 스마트 폰을 지원합니다.

07.01첫 연결

연결할 때 디스플레이에 표시된 Bluetooth 이름을 선택합니다.

1. 시스템 버전을 확인하세요

   휴대폰이 안드로이드 11.0 이상을 실행하는지 확인하십시오.

2. 무선 기능을 활성화

   휴대 전화에 Bluetooth 및 Wi-Fi를 켜십시오.

3. 디스플레이 선택

   블루투스 장치 목록에서 Ride Play_****을 선택합니다. asterisks에 의해 표현되는 4 개의 문자는 장치에 따라 다릅니다.

4. 쌍을 확인하기

   휴대전화와 화면에 요청이 표시되면 페어링을 승인합니다.

5. 완전한 허가

   Android Auto에 필요한 허가 및 설정을 완료하기 위해 전화의 조치를 따르십시오.

6. 연결을 기다리며

   디스플레이는 짧은 기다림 후 안드로이드 오토로 전환됩니다.

07.02호환성 요구 사항

휴대폰은 안드로이드 11.0 또는 이후를 실행해야하며 무선 안드로이드 자동을 지원해야합니다.

무선 안드로이드 자동 사용 가능성은 전화 제조업체, 지역, 시스템 버전 및 사용자 정의에 따라 다를 수 있습니다.

안드로이드 오토와 필요한 시스템 구성 요소를 활성화합니다.블루투스, 근처 장치, 위치 또는 전화에 의해 요청된 통지 허가를 제공합니다.

핫스팟, VPN, 배터리 절약 모드 또는 기업 장치 관리가 방해 될 수 있습니다.

07.03연결이 실패하면

휴대폰을 디스플레이 근처로 이동하십시오.이 시스템 버전이 지원되고 Bluetooth 및 Wi-Fi가 활성화되어 있는지 확인하십시오.

선택한 이름을 확인하십시오 Ride Play_**** 및 전화가 동일한 이름을 가진 다른 장치에 연결되지 않습니다.

휴대 전화의 블루투스 및 Wi-Fi를 끄고 켜고 Android Auto를 다시 열어줍니다.

문제가 남아 있다면 전화와 디스플레이 모두 다시 시작합니다.

마지막으로, 두 장치에서 오래된 커플링 레코드를 삭제하고 첫 연결 단계를 반복합니다.

07.04휴대폰을 다시 연결하고 교체하는 방법

Bluetooth 및 Wi-Fi를 유지하고 저장된 커플링 레코드가 이 E6/E6T/L300에 속하는지 확인합니다.Android Auto가 열리지 않으면 이 장의 연결 문제 해결 단계를 따르십시오.전화를 변경하려면 안전하게 주차하고 첫 번째 연결 단계를 반복하십시오.

08.01블루투스 헬멧 또는 헤드셋을 연결합니다.

1. 전화 연결 확인

   CarPlay 또는 Android Auto가 먼저 활성화되어 있는지 확인하십시오.

2. 오디오 장치 패링 모드를 활성화

   블루투스 헬멧 또는 헤드셋을 쌍 모드에 넣으십시오.

3. 핸드폰을 통해 커플

   휴대 전화의 장치 목록에서 헬멧 또는 헤드셋의 블루투스 이름을 선택합니다.

장치를 묶을 때 3m 이내에 유지하십시오.

한 번에 하나의 오디오 장치만 연결합니다.

강한 비가 무선 신호 안정성에 영향을 미칠 수 있습니다.

08.02연결 체크

휴대 전화의 선택한 오디오 출력을 확인하고 주차하는 동안 낮은 볼륨으로 테스트하십시오. 볼륨이 주변 환경을 듣는 것을 방해하지 않는지 확인하십시오. 제13장 헬멧 / 헤드셋 문제 해결

이 섹션은 선택적 인 타이어 압력 센서를 가진 키트에만 적용됩니다. 센서가 설치되지 않은 경우 스크립트.

각 세트에는 센서 2개가 포함되며, 각 센서에 CR1632 배터리 1개가 장착되어 있습니다. 전용 렌치와 너트도 포함됩니다. 앞바퀴와 뒷바퀴에 센서를 하나씩 사용합니다.

09.01커플하기 전에 준비

1. 밸브 캡을 제거

   센서가 설치될 타이어 밸브에서 캡을 제거합니다.

2. 먼저 잠금을 닫습니다.

   제공된 도난 방지 너트를 타이어 밸브에 돌려 끼웁니다. 아직 센서를 설치하지 마십시오.

09.02타이어 압력 센서 쌍

페어링 방식은 기기 버전에 따라 다르며 두 방식이 동시에 제공되지는 않습니다. 바퀴 영역을 눌렀을 때 코드 입력창이 나타나면 수동 페어링을, “페어링 중”이 나타나면 자동 페어링을 진행합니다. 실제 화면에 맞는 절차를 따르십시오.

09.03 자동 쌍링 (자동 쌍링 버전)

센서 설치 자동-파이어 버전

휠을 커플로 눌러주세요

페어링 중

휠은 압력, 온도 및 ID를 표시합니다.

1. 쌍방향 화면을 열어보세요

   타이어 공기압 정보를 켜고 홈 화면의 오토바이 영역을 누릅니다. 앞바퀴 또는 뒷바퀴를 선택한 뒤 해당 영역에 “페어링 중”이 표시되는지 확인합니다.

2. 센서를 활성화합니다.

   페어링 중 표시를 확인한 후 해당 TPMS 센서를 타이어 밸브에 시계 방향으로 돌려 정확히 장착합니다. 센서는 공기압을 감지하면 계속 신호를 전송합니다.

3. 쌍을 확인하기

   기기가 센서 신호를 수신하여 선택한 바퀴의 공기압 수치를 갱신하면 페어링이 완료된 것입니다.

4. 다른 바퀴를 쌍으로

   반대쪽 바퀴를 선택하고 두 번째 센서에 대해 같은 절차를 반복합니다.

09.04 수동 패링 (수동 패링 버전)

센서 등록: 앞바퀴 / 뒷바퀴 → 확인

센서의 페어링 코드를 입력하세요

센서의 6자리 코드를 입력하고 ✓를 탭합니다.

커플이 성공할 때 읽기

1. 쌍둥이 창문 열기

   홈 화면에서 오토바이 영역을 누른 다음 바퀴 영역을 누릅니다. “센서 등록” 창에서 해당하는 “앞바퀴” 또는 “뒷바퀴”를 선택하고 “확인”을 누릅니다.

2. 센서 ID를 입력합니다.

   센서에 표시된 여섯 문자를 입력하고 ✓를 눌러 확인합니다. 잘못 입력한 문자는 삭제 키로 수정하고 ×로 취소할 수 있습니다.

3. 센서를 활성화합니다.

   해당 TPMS 센서를 타이어 밸브에 시계 방향으로 돌려 정확히 장착합니다. 센서는 공기압을 감지하면 계속 신호를 전송합니다.

4. 쌍을 확인하기

   기기가 센서 신호를 수신하여 선택한 바퀴의 공기압 수치를 갱신하면 페어링이 완료된 것입니다.

5. 다른 바퀴를 쌍으로

   반대쪽 바퀴를 선택하고 해당 센서의 여섯 문자 ID를 입력한 뒤 페어링을 반복합니다.

09.05설치 후 검사

센서를 잡고 동봉된 렌치로 미리 장착한 잠금 너트를 센서 밑면에 닿도록 되돌려 조입니다. 센서가 풀리거나 밸브가 휘지 않도록 하십시오. 밸브 뿌리와 센서 연결부의 공기 누출을 확인합니다. 누출이 있으면 더 세게 조이지 말고 장착 상태, 실링 및 밸브를 점검하십시오.

스크린에 있는 바퀴 위치가 실제 설치와 일치하는지 확인합니다.

센서와 잠금이 안전한지 확인하십시오.

타이어 밸브 주변에서 공기가 새는지 확인하십시오.

운전하기 전에, 확인 읽기 각 설치된 센서에 나타납니다.

09.06센서 배터리 교체

1. 센서를 제거합니다.

   안전한 곳에 주차합니다. 동봉된 렌치로 잠금 너트를 풀고 센서를 시계 반대 방향으로 돌려 분리합니다.

2. 배터리 패키지를 열어주세요

   센서 케이스를 단단히 잡습니다. 하단 육각 돌출부에 동봉된 렌치를 걸고 시계 반대 방향으로 돌려 케이스와 내부 부품을 분리합니다.

3. 오래된 배터리를 제거합니다.

   전지의 극성을 확인하고 기존 CR1632를 전지실 옆으로 밀어 빼냅니다. 회로 기판이나 금속 접점을 지렛대처럼 들어 올리지 마십시오.

4. 새로운 배터리를 삽입합니다.

   기존 전지와 같은 극성으로 새 CR1632를 넣고 제대로 안착했는지 확인합니다.

5. 확인 및 닫기

   밀봉 링이 깨끗하고 손상 없이 제자리에 있는지 확인합니다. 케이스와 내부 부품을 조립한 후 동봉된 렌치로 시계 방향으로 조입니다.

6. 재설치 및 확인

   센서를 원래 바퀴에 다시 설치하고 잠금 너트를 고정한 뒤 측정값이 표시되는지 확인합니다. 표시되지 않으면 다시 페어링하십시오.

09.07경보 범위 및 비정상적인 압력

타이어 압력 설정 및 바퀴 정보

경보 기준을 설정하기 전에 차량 또는 타이어 제조사의 공기압 지침을 확인하십시오. 센서의 측정 범위는 권장 공기압이 아닙니다. 이상 수치나 경보가 발생하면 안전하게 정차하여 타이어, 밸브와 센서를 점검하고 적절한 공기압계로 다시 확인하십시오. 누출이나 타이어 손상이 해결되기 전에는 주행하지 마십시오. TPMS는 정기 점검을 대신하지 않습니다.

설정 메뉴에는 표시, 블루투스 및 시스템 옵션이 포함되어 있습니다.

10.01 일반

테마: 자동 / 밝게 / 어둡게.

English、简体中文、繁體中文、Français、Deutsch、Italiano、日本語、Português、Русский、Español、Polski、Türkçe、한국어、ภาษาไทย、Nederlands

날짜 및 시간 설정: 디스플레이의 날짜와 시간을 조정합니다.

화면 밝기: 밝기를 조정하기 위해 슬라이더를 끌어 올립니다.

타이어 공기압 정보: 홈 화면에서 타이어 압력을 표시하거나 숨기십시오.

10.02블루투스

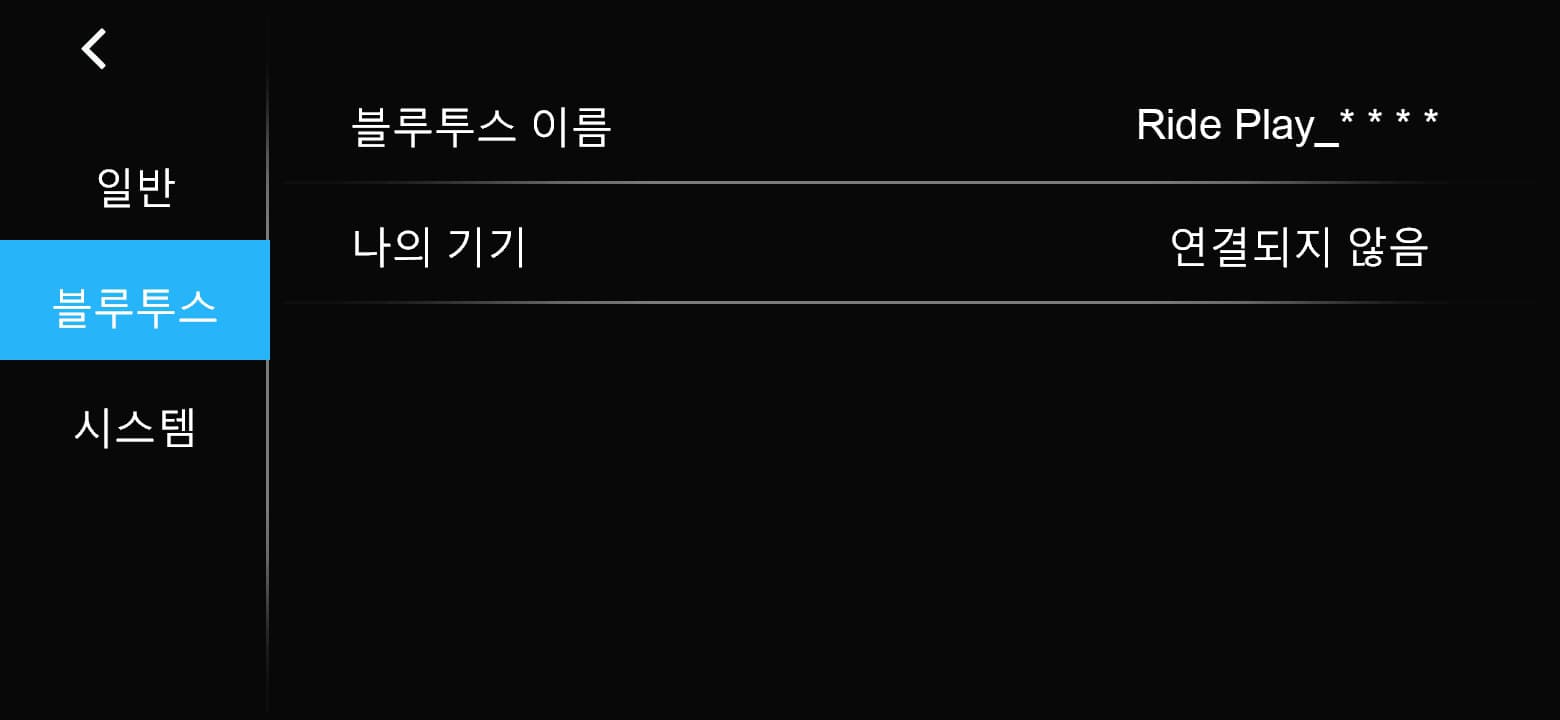

블루투스 이름: Ride Play_**** 형식의 장치 이름을 확인합니다.이 마지막 4자리는 장치에 따라 다릅니다.

페어링된 기기: 연결 상태 보기

10.03시스템

기기 정보: 기기 모델 / 일련번호 / APP 버전 / MCU 버전 / 하드웨어 버전. 아래로 스크롤하여 “OTA 업데이트”로 이동합니다.

시작 로고: 내장된 이미지 또는 사용자 지정 스타트업 로고를 선택합니다.

시스템 다시 시작: 장치를 재시작합니다.

공장 초기화: 사용자 설정을 삭제하고 기본값으로 복원합니다.

10.04스타트업 로고 변경

내장 로고

외부 로고

이미지 요구 사항

파일 크기: 300 KB 미만

파일 형식 : JPG

이미지 크기: 폭은 1024 px 미만이며 높이는 480 px 미 만입니다.

Windows Paint를 사용하여 저장 > JPEG 그림을 선택하여 올바른 파일 형식을 확인합니다.

절차

1. TF 카드를 준비합니다.

   TF 카드의 최상위 디렉터리에 이름이 정확히 logo인 폴더를 만듭니다.

2. 사진을 복사하세요

   위의 요구 사항을 충족하는 JPG 이미지를 카드의 로고 폴더로 복사합니다.



   JPG 파일을 로고 폴더에 넣어

3. 스위치 오프 파워

   장치를 끄고 TF 카드를 입력하기 전에 전원을 해제합니다.

4. 카드 슬롯 커버 제거

   TF 카드 슬롯은 기기 아래쪽에 있습니다. 적절한 드라이버로 덮개 나사를 풀고 덮개를 분리합니다.

5. TF 카드를 입력합니다.

   카드를 슬롯의 올바른 방향으로 삽입합니다.



   카드 슬롯, TF 카드, 커버 및 스크립트

6. 물 방지 봉투를 복원합니다.

   덮개와 실링이 깨끗하고 손상 없이 올바르게 놓여 있는지 확인합니다. 덮개를 다시 장착하고 나사를 조입니다.

7. 외부 로고 선택

   장치를 켜고 “설정 > 시스템 > 시작 로고 > 외부 로고”를 연 다음 목록에서 원하는 이미지를 누릅니다.

8. 다시 시작

   장치를 다시 시작합니다. 선택한 사용자 지정 로고는 스타트업 중에 나타납니다.

10.05 재시작 대 공장 재시작

다시 시작은 기기를 재부팅합니다. 공장 초기화는 저장된 설정과 페어링 정보를 삭제합니다. 초기화 전에 필요한 설정, 공기압 경보 기준과 기기 정보를 기록하십시오. 이후 휴대전화 연결과 선택 사양인 TPMS를 다시 확인합니다.

업데이트 기간 동안 차량 전원 및 전화 핫스팟을 안정적으로 유지하십시오.

11.01업데이트 단계

1. 업데이트 페이지 열기

   “설정 > 시스템 > 기기 정보”를 열고 아래로 스크롤하여 “OTA 업데이트”를 누릅니다.

2. 휴대폰 핫스팟 설정

   휴대전화 핫스팟을 켜고 화면에 표시된 정보를 정확히 설정합니다. 이름: Car, 비밀번호: 12345678.

3. Hotspot 연결 확인

   화면에 “모바일 핫스팟 연결 성공”이 표시될 때까지 기다립니다.

4. Firmware 업데이트 시작하기

   “펌웨어 업데이트”를 눌러 업데이트 파일을 내려받고 설치합니다. 신호가 약하면 다운로드가 오래 걸릴 수 있습니다. 핫스팟 연결과 전원을 안정적으로 유지하십시오.

5. 자동 재시작을 기다립니다.

   업데이트 중에는 전원을 끊거나 장치를 조작하지 마십시오. 업데이트가 성공하면 자동으로 다시 시작합니다. 이후 버전과 주요 기능을 확인하십시오.

11.02업데이트 후 확인

장치가 정상적으로 다시 시작되도록 확인합니다.

“설정 > 시스템 > 기기 정보”를 열고 소프트웨어 버전을 확인합니다.

전화 연결성, 블루투스, 타이어 압력 모니터링 및 기타 일반적인 기능을 확인합니다.

11.03추가 업데이트 조언

안전하게 주차하는 동안만 업데이트, 안정적인 전원 및 전화 네트워크 커버. 최초에 현재 소프트웨어 버전을 기록합니다. 핫스팟은 모바일 데이터를 사용할 수 있습니다. 업데이트 후, 재시작 및 기능 검사가 완료되면, 일시적인 핫스포츠를 끄거나 원래 설정을 복구 할 수 있습니다.

디스플레이 제거, 케이블 수리 또는 봉투 교체를 위해, 적절한 설치자 또는 고객 지원에 문의하십시오. 제 09 장 그리고

12.01매번 여행하기 전에

디스플레이 및 마운트가 안전한지 확인하고 시야를 방해하지 마십시오. 착용 또는 핀링을위한 케이블을 확인하고, 자유로운 제어 움직임과 닫힌 카드 슬롯 및 눈에 띄는 봉투를 확인합니다. TPMS 설치를 통해 변형이나 붕괴를위한 밸브를 확인하고, 안전한 센서와 잠금, 적절한 청소 및 탈출이 없습니다. 차가운 타이어 압력을 확인합니다. 올바른 바퀴 배치 및 정상적인 읽기 물리적 검사를 대체하지 않습니다. 제 09 장 밸브 안전 요구 사항

12.02화면 및 주택 청소

안전하게 주차하고 기기를 끕니다. 부드럽고 깨끗한 천으로 화면과 케이스를 닦고 필요할 때만 천을 살짝 적십니다. 연결부에 액체가 들어가지 않게 하십시오. 세정제를 직접 분사하거나 연마제, 강한 용제, 단단한 도구를 사용하지 마십시오. 제거하기 어려운 오염은 지원팀에 문의하고 사용 전에 완전히 말리십시오.

12.03비가 내리거나 세탁 후 확인

표면의 물기를 닦고 케이스, 연결부와 TF 덮개를 점검합니다. 덮개를 열기 전에 주변을 말리십시오. 고압 세척이나 증기 세척을 하지 마십시오. 실링 손상, 내부 결로 또는 침수가 있으면 사용을 중단하고 지원팀에 문의하십시오. 분해하거나 가열하지 마십시오. IP67 조건은 01장 을 참조하십시오.

12.04산과 케이블 검사

긴 여행이나 무거운 진동 후에, 주차하고 다시 산과 케이블을 확인합니다. 검사하고 사용하기 전에 모든 낭비, 착용 또는 손상을 해결합니다. 모든 것이 안전하다는 것을 확인합니다. 손상된 부품을 보상하지 마십시오.

12.05TPMS 유지

센서 외부를 청소하고 밸브를 검사하고 잠그십시오.배터리를 교체하거나 센서를 다시 설치한 후, 다음을 따르십시오. 제 09 장 벨트, 바퀴 배치, 읽기 및 유출을 확인합니다.배터리 수명은 작동 조건에 따라 다릅니다.

12.06저장 및 사용에 반환

보관 전에 전원을 끄고 건조하게 유지하며 장시간 직사광선을 피하십시오. 보관 온도는 -30 °C~80 °C입니다. 장기 주차 시 차량 설명서의 배터리 관리 지침을 따르십시오. 재사용 전에 케이스, 케이블, 실링, 마운트, 날짜, 시간, 휴대전화 연결과 TPMS를 확인합니다. 작동 온도는 -20 °C~70 °C입니다.

12.07재활용 및 배제

적절한 지역 재활용을위한 포장을 정렬하십시오.전기 장비 재활용 서비스에서 제품을 제거하는 방법에 대해 물어보십시오.그것을 태우지 마십시오. 제 09 장 안전하게 교체 할 수있는 센서 배터리를 제거하십시오.새롭고 사용 된 배터리를 금속 물건에서 멀리 유지하여 짧은 회로를 방지하고 적절한 지역 배터리 재활용 서비스를 사용하십시오.

이러한 검사는 분해 또는 수정이 필요하지 않습니다.문제가 남아있는 경우 장치를 사용하고 연락처 지원을 중단하십시오.

13.01전력, 스크린 및 시간

13.02전화 연결 및 블루투스 오디오

13.03TPMS 문제

13.04오타 업데이트 문제

13.05언제 제품 사용을 중단해야 하는지

장치, 케이블 또는 커넥터는 손상, 화상, 특이한 냄새, 담배 또는 과도한 열을 나타냅니다.

디스플레이 또는 마운트가 풀려 있고 차량 제어를 방해하거나 떨어질 수 있습니다.

제품 운영은 차량의 전기 시스템에 결함을 일으킨다.

장치가 물이 들어가거나 심한 영향을받은 후에 잘못 작동합니다.

지원에 연락하기 전에 장치 정보와 오류에 대한 설명을 준비하십시오.

14.01자기 서비스 지원

공식 웹사이트: https://www.aotu-link.com

개별 애프터서비스가 필요한 경우 아래의 “14.02 애프터서비스 요청” 양식을 펼쳐 작성해 주세요. 필요한 정보를 한 번에 제공하면 더 빠르게 처리할 수 있습니다.

양식을 사용할 수 없는 경우 제품 모델, 구매 경로 및 문제 설명을 포함하여 support@aotu-link.com로 이메일을 보내 주세요.

온라인 지원: 이 페이지의 파란색 채팅 아이콘을 클릭하세요. 상담원이 온라인이면 바로 대화할 수 있습니다.

14.02 애프터서비스 요청
