E6/E6T/L300Motocykl wyświetlacz podręcznik użytkownika

Ten podręcznik wyjaśnia instalację, połączenie, ustawienia, codzienne użytkowanie i podstawowe rozwiązanie problemów.

00.01Definicje wiadomości bezpieczeństwa

00.02Zalecana porządek czytania

Instalatorzy: najpierw przeczytaj instrukcje bezpieczeństwa, przewód zasilania, instalacja wyświetlacza i kontrole po instalacji.

Pierwszy raz użytkownicy: po instalacji, przeczytaj ekran domowy, połączenie telefoniczne i rozdziały bluetooth kask / słuchawki.

Użytkownicy regularni: konsultacje ustawień, aktualizacje OTA, ciśnienie cięcia i rozwiązywanie problemów w razie potrzeby.

00.03zakres

Niniejszy podręcznik dotyczy wyświetlacza motocykla E6/E6T/L300. monitorowanie ciśnienia strzałów wymaga opcjonalnych czujników. zawartość pakietu zależy od zakupionego zestawu. ekrany mogą się różnić w zależności od wersji oprogramowania; odwołuje się do rzeczywistego urządzenia.

Postępuj zgodnie z niniejszymi wymaganiami w celu zapobiegania wypadkom, pożarom, uderzeniom elektrycznym, uszkodzeniu sprzętu lub uszkodzeniu pojazdu.

01.01Ogólne wymagania bezpieczeństwa

Użyj produktu tylko po poprawnej instalacji i pomyślnych sprawdzaniach funkcjonalnych.Nieprawidłowe instalacje mogą powodować wypadki lub niepowodzenia sprzętu.

Śledź instalację i kroki operacyjne w tym podręczniku.

Nie dekomponuj, nie naprawiaj ani nie modyfikuj wyświetlacza, kabla lub akcesoriów samodzielnie.

Przed każdym wyjazdem sprawdź, czy wyświetlacz, montaż, przewód zasilania i czujniki opcjonalne są bezpieczne i bez uszkodzenia.

Przerwij korzystanie z urządzenia i natychmiast odłącz zasilanie, jeśli zauważysz uszkodzenie, nietypowy zapach, dym, nadmierne nagrzewanie, hałas lub drgania.

Trzymaj zagraniczne przedmioty z portów i otworów wyświetlaczy.

Utrzymuj produkt i oddzielone małe części poza zasięgiem dzieci.

01.02Bezpieczeństwo jazdy

Nie operuj urządzenia, nie wprowadź informacji ani nie zmieniaj ustawień podczas jazdy. parkowanie pojazdu bezpiecznie przed uruchomieniem urządzenia.

Instaluj wyświetlacz, gdzie nie przeszkadza w widzeniu, instrumentach, lustrze lub kontrolach pojazdu.

Przewody i inne części nie mogą utrudniać kierowania, obsługi gazu, hamulców, sprzęgła ani ruchu zawieszenia.

Mapy, nawigacja i czytanie ciśnienia opon są tylko pomocą. jazda pozostaje odpowiedzialna za obserwację drogi, przestrzeganie zasad ruchu drogowego i bezpieczne jazdy.

01.03Bezpieczeństwo elektryczne

Przed montażem wyłącz silnik i odłącz akumulator pojazdu. Praca przy przewodach pod napięciem może spowodować zwarcie, iskrzenie, pożar, porażenie prądem lub obrażenia.

Zasilanie: B+ do +12 V. Na ACC musi być 0 V przy wyłączonym zapłonie oraz 11–14,4 V przy włączonym zapłonie.

Użyj multimetru, aby potwierdzić sygnał ACC i polarność przed podłączeniem. nie identyfikuj przewodu pojazdu tylko kolorem.

Bezpiecznie podłącz GND do negatywnego terminalu baterii lub niezawodnego punktu podłogi pojazdu.

Przestań używać i zastąpić dowolny przewód zasilający, który jest uszkodzony, wstrząśnięty, narażony lub ma pusty łącznik.

Trzymaj przewody z dala od gorącego silnika i części wyczerpania, ostrych krawędzi i poruszających się komponentów.

01.04Środowisko i środki ostrożności instalacji

IP67 dotyczy wyłącznie nieuszkodzonego, prawidłowo zamontowanego ekranu z zamkniętymi złączami i poprawnie ułożonymi uszczelkami. Obejmuje pył i krótkotrwałe zanurzenie w określonych warunkach testowych. Nie obejmuje mycia ciśnieniowego, pary ani długotrwałego zanurzenia. Czujniki, uchwyty, kable i inne akcesoria są wyłączone.

Temperatura eksploatacyjna: -20 °C do 70 °C. Przestań używać urządzenia poza tym zakresem i pozwól mu wrócić do akceptowalnej temperatury przed przełączeniem.

Nie używaj urządzenia w gazach korozyjnych, ognistych lub wybuchowych środowiskach, trwałym sprayu soli, silnych śladów chemicznych lub warunkach wiążących się z długotrwałym zanurzeniem.

Upewnij się, że wszystkie skrzydła, stawy piłki i podnoszenia są twarde. wolne części mogą spadać podczas jazdy.

Po montażu skręć kierownicę do oporu w lewo i w prawo. Przewody nie mogą być naprężone, przyciśnięte ani utrudniać obsługi pojazdu.

Ciężkie deszcze mogą wpływać na stabilność sygnału bezprzewodowego.

01.05Dzieci i bezpieczeństwo małych części

Utrzymuj produkt i oddzielone małe części poza zasięgiem dzieci. Następujące środki ostrożności akumulatorów komórkowych mają zastosowanie tylko do zestawów z czujnikami ciśnienia opon.

Aby zastąpić baterię czujnika, zobacz Rozdział 09; do sortowania akumulatorów i opakowania do rozładowania, zobacz Rozdział 12 。

Sprawdź zawartość po odpakowaniu. niektóre zestawy nie zawierają opcjonalnych czujników ciśnienia opon.

02.01Pakiet zawartości

02.03Specyfikacje techniczne

02.04Opcjonalne specyfikacje czujnika ciśnienia

02.05Ogólne ograniczenia środowiskowe

Wyłącz urządzenie i trzymaj je suche przed przechowywaniem. unikać przedłużonego bezpośredniego światła słonecznego.

Nie używaj ani nie przechowuj go w gazach korozyjnych, ognistych lub wybuchowych środowiskach, trwałym sprayu soli lub silnych śladów chemicznych.

Nie kierujmy myjników ciśnieniowych lub czyszczących pary na ekranie, portach, kablach lub czujnikach.

Jeśli kondensacja powstaje po przeniesieniu urządzenia z zimnego miejsca na ciepłe, wilgotne miejsce, niech całkowicie wyschnie przed zastosowaniem mocy.

Wybierz pozycję, która jest łatwa do zobaczenia bez przeszkód w widzeniu lub kontroli pojazdu.

03.01Etapy instalacji

1. Zapewnij górę piłki handlowej

   Owiń kierownicę jeden raz długą podkładką antypoślizgową w miejscu montażu, układając ją płasko. Załóż górną i dolną część obejmy i dokręć dostarczone śruby. Podkładka musi znajdować się między kierownicą a obejmą.

2. Podwójna ręka cukrowa

   Poluzuj pokrętło ramienia uchwytu i nałóż jedno gniazdo na kulę mocowania kierownicy.

3. Połącz wyświetlacz

   Podtrzymując ekran, włóż fabrycznie zamontowaną tylną kulę do drugiego gniazda. Sprawdź osadzenie obu kul. Lekko dokręć pokrętło i ustaw kąt. Tylnej kuli nie trzeba montować osobno.

4. Dostosuj kąt

   Zatrzymaj się w normalnej pozycji jazdy i dostosuj ekran do łatwego widzenia z minimalnymi odzwierciedleniami.

5. Wytrzymaj klamę i rękę

   Przytrzymaj ekran w wybranej pozycji, dokręcając obejmę i pokrętło ramienia. Sprawdź stabilność ekranu i wszystkich połączeń.

03.02Kontrola po instalacji

Wyświetlacz i montaż są bezpieczne, a ekran nie zmienia samodzielnie kąta.

Ekran nie zakłóca dróg, instrumentów, luster lub kontroli pojazdów.

Góry i przewody nie zakłócają kontroli, gdy przewody są całkowicie odwrócone w lewo lub w prawo.

Kabely są zabezpieczone bez rozciągania, wyciągania lub kontaktu z gorącymi częściami.

Sprawdź, czy ekran uruchamia się prawidłowo po włączeniu zapłonu i wyłącza po jego wyłączeniu.

Instalacja przez kogoś doświadczonego z systemami elektrycznymi pojazdu jest zalecana. Wyłącz baterię przed przełączeniem.

04.01Funkcje Wire

Czerwony (ACC): podłącz do zasilania ACC pojazdu. Sprawdź multimetrem: 0 V przy wyłączonym zapłonie; 11–14,4 V przy włączonym zapłonie.

Czarny (GND): Bezpiecznie łączy się z negatywnym terminalem baterii lub niezawodnym punktem podłogowym pojazdu.

Żółty (B+): podłącz się do akumulatorowego terminalu pozytywnego (+12 V) w celu zapewnienia stabilnego zasilania.

04.02Wiring kroki

1. Wyłączanie mocy pojazdu

   Wyłącz silnik, usunąć klucz i odłączyć baterię.

2. Identyfikacja przewodu pojazdu

   Użyj dokumentacji obsługi pojazdu i multimetru, aby zidentyfikować ACC, akumulator pozytywny i podłogę.

3. Zrób połączenia

   Podłącz trzy przewody, jak opisano powyżej. sprawdź polarność, zabezpiecz każde połączenie i prawidłowo izoluj.

4. Zabezpiecz kable

   Użyj wiązań kablowych, trzymaj przewody z dala od gorących części, ostrych krawędzi i poruszających się komponentów.

5. Przywrócenie mocy i test

   Sprawdź, czy ekran uruchamia się prawidłowo po włączeniu zapłonu i wyłącza po jego wyłączeniu.

04.03pomiary napięcia i kontroli mocy

Rozpoznaj ACC, porównując napięcie przy wyłączonym i włączonym zapłonie. Powinna to zrobić osoba znająca elektrykę pojazdu, korzystając z jego dokumentacji i multimetru. Przed łączeniem, izolowaniem lub mocowaniem przewodów odłącz zasilanie. Nie mierz rezystancji ani ciągłości w obwodzie pod napięciem i nie zwieraj zacisków sondami.

Po przełączeniu, utrzymaj pojazd stacjonarny i sprawdź start-up z zapaleniem i zamknięcie z zapalaniem. Sprawdź podłączniki, kable i system elektryczny pojazdu. Zatrzymaj testy natychmiast, jeśli coś jest nieprawidłowe i śledź Rozdział 13 i

05.01Początkowy start i ustawienie poleceń

Najpierw wypełnij Rozdział 03 Kontrola instalacji i Rozdział 04 Testy zasilania.Kiedy wyświetlacz zaczyna się z zapaleniem, bezpiecznie zaparkować i zakończyć następujące ustawienia.

Otwórz ustawienia, wybierz język systemu i sprawdź datę, czas i format wyświetlania.

Ustaw jasność oraz motyw Jasny, Ciemny lub Automatyczny. Sprawdź czytelność po bezpiecznym zaparkowaniu.

Sprawdź nazwę urządzenia Bluetooth. Dla pierwszego połączenia telefonicznego, postępuj zgodnie z rozdziałem 06 lub Rozdział 07 i

Dla audio, śledź Rozdział 08 Aby połączyć kask lub słuchawkę z telefonem.

Jeśli są zainstalowane czujniki opcjonalne, umożliwia monitorowanie ciśnienia opon i śledzenie Rozdział 09 do parowania i sprawdzania.

Zapisz model, numer seryjny i wersję oprogramowania w sekcji Ustawienia > System > Informacje przyszłej obsłudze.

05.02Domowe elementy ekranu

W menu „Ustawienia > Ogólne > Informacje o ciśnieniu w oponach” wybierz „Włączone” lub „Wyłączone”. Po wyłączeniu w prawym dolnym rogu jest widoczny obraz motocykla. Po włączeniu wyświetlane są również ciśnienie i temperatura obu opon. Dotknij obszaru motocykla, aby otworzyć stronę opon.

Wyłącz informacje o ciśnieniu

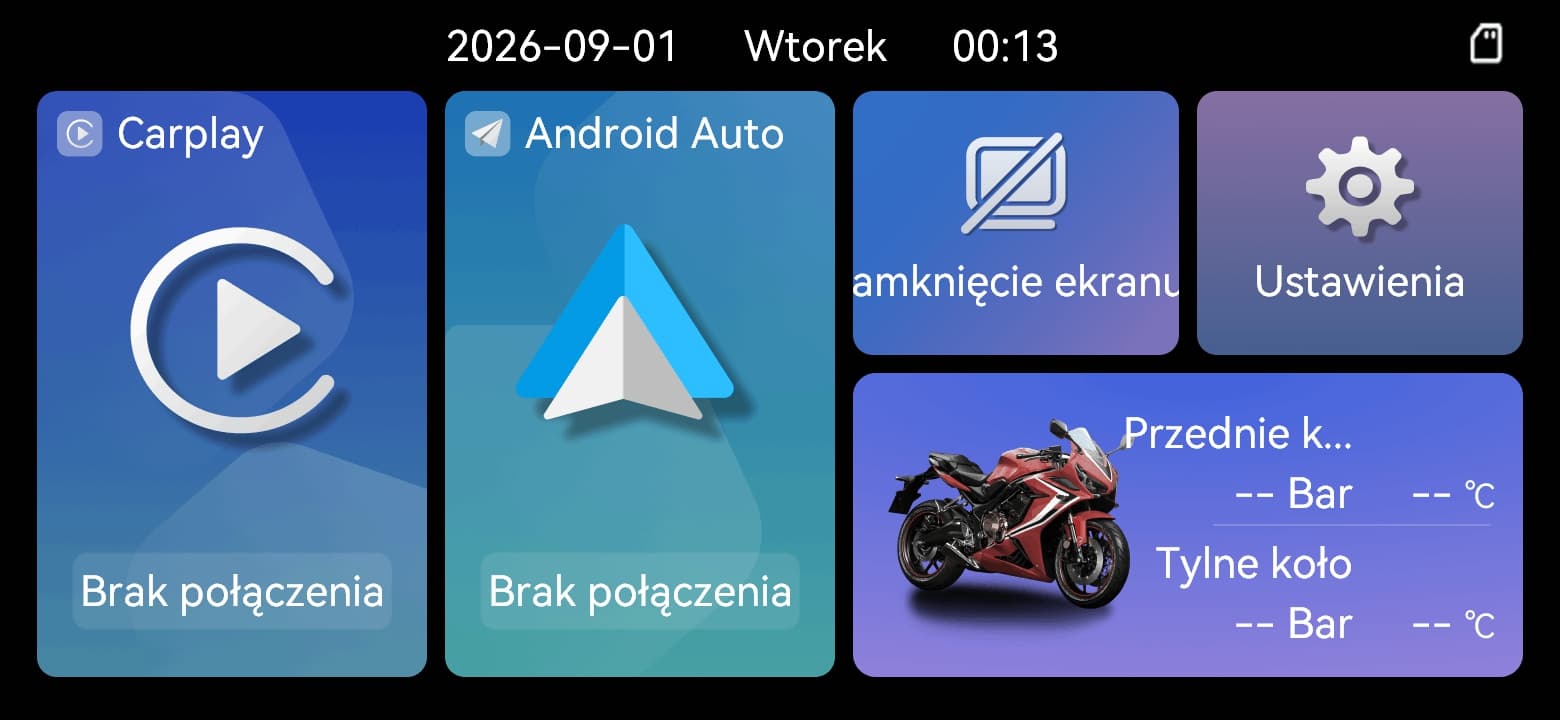

Informacje o ciśnieniu na

05.03Wyłączyć ekran i obudzić go

Dotknij „Wyłącz ekran” na ekranie głównym. Jeśli urządzenie ma zasilanie, ale ekran jest czarny, dotknij go, aby go wybudzić, i sprawdź jasność. Parowanie czujników opisano w rozdziale 09, a zasilanie w rozdziale 04.

Umożliwia zarówno Bluetooth, jak i Wi-Fi na iPhone przed pierwszym połączeniem.

06.01Pierwsze połączenie

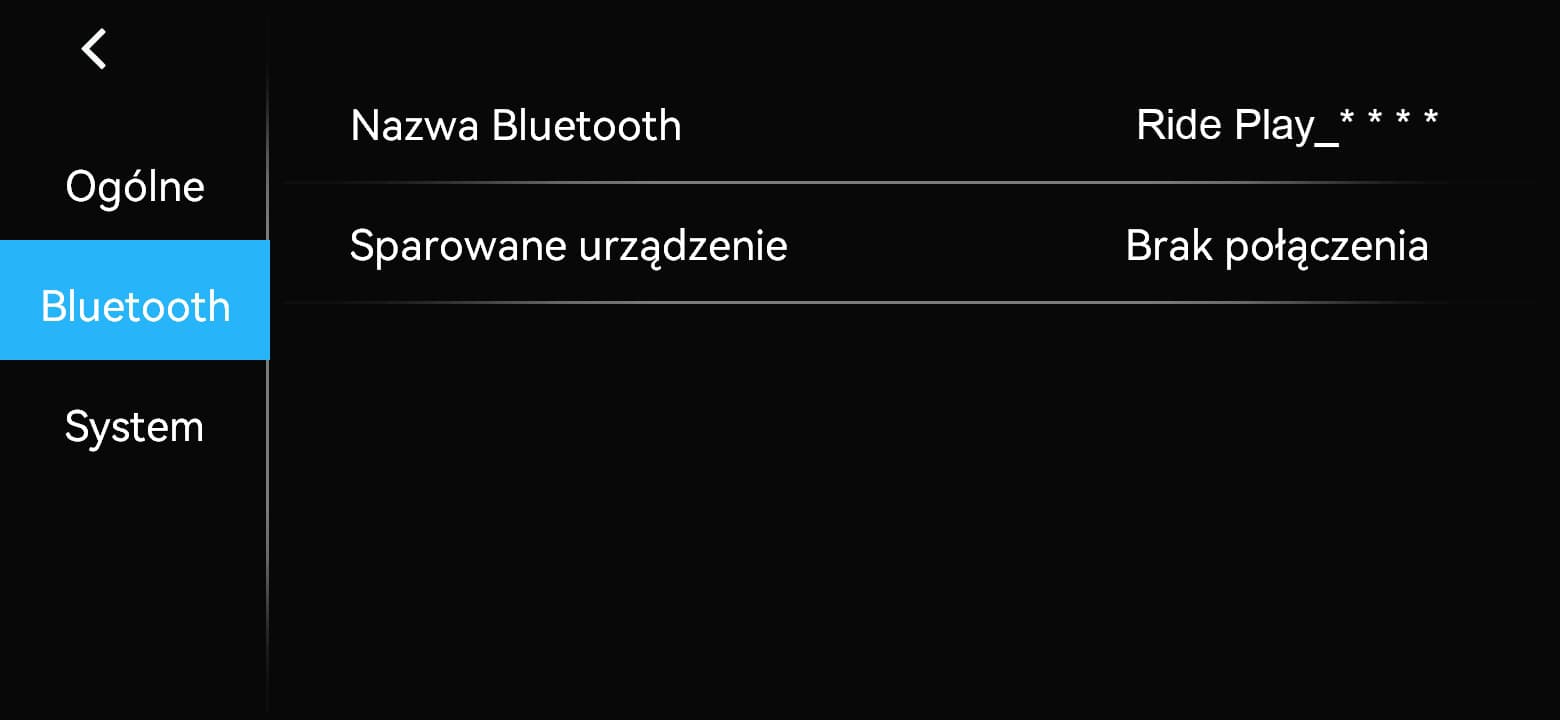

Wybierz nazwę Bluetooth wyświetloną na ekranie podczas parowania

1. Umożliwia funkcje bezprzewodowe

   Włącz Bluetooth i Wi-Fi w telefonie iPhone.

2. Wybierz wyświetlacz

   Wybierz Ride Play_**** na liście urządzeń Bluetooth. cztery znaky reprezentowane przez asterisk różnią się według urządzenia.

3. Potwierdzenie połączenia Bluetooth

   Po wyświetleniu komunikatu zatwierdź żądanie parowania na telefonie i ekranie urządzenia.

4. Umożliwia CarPlay

   Po zapytaniu o korzystanie z CarPlay, wybierz pozycję Użyj CarPlay.

5. Czekaj na połączenie

   Wyświetlacz przechodzi na CarPlay po krótkim oczekiwaniu.

06.02Wymagania zgodności

Korzystaj z iPhonu obsługującego CarPlay i wireless CarPlay. Kompatybilność zależy od modelu iPhonu, wersji iOS i regionu.

Aktualizuj iPhone do zalecanej przez Apple wersji zgodnej z systemem iOS i upewnij się, że Siri i CarPlay nie są ograniczone.

Telefon hotspots, VPN, zarządzanie urządzeniem przedsiębiorstwa lub inne połączenia bezprzewodowe mogą zakłócać.

06.03Następne połączenia

System będzie próbował się ponownie podłączyć, gdy Bluetooth i Wi-Fi są włączone, urządzenia są w zasięgu i zapis parowania jest zapisany.

06.04Jeśli połączenie nie powiąza się

Przenieś iPhone w pobliżu wyświetlacza i potwierdź, że Bluetooth i Wi-Fi są włączone.

Potwierdź, że wybrane nazwisko to Ride Play_**** i telefon nie jest podłączony do innego urządzenia o tej samej nazwie.

Wyłącz i wyłącz Bluetooth i Wi-Fi telefonu, a następnie otwórz CarPlay ponownie.

Jeśli problem pozostaje, ponownie uruchomić telefon i wyświetlacz.

Wreszcie, usunąć stare rekordy parujące na obu urządzeniach i powtórzyć pierwsze kroki połączenia.

Obsługuje smartfony z systemem Android 11.0 lub nowszym.

07.01Pierwsze połączenie

Wybierz nazwę Bluetooth wyświetloną na ekranie podczas parowania

1. Sprawdź wersję systemu

   Upewnij się, że telefon działa na Androida 11.0 lub później.

2. Umożliwia funkcje bezprzewodowe

   Włącz Bluetooth i Wi-Fi w telefonie.

3. Wybierz wyświetlacz

   Wybierz Ride Play_**** na liście urządzeń Bluetooth. cztery znaky reprezentowane przez asterisk różnią się według urządzenia.

4. Potwierdzenie pary

   Po wyświetleniu komunikatu zatwierdź żądanie parowania na telefonie i ekranie urządzenia.

5. Pełne pozwolenia

   Śledź wskazówki telefonu, aby wypełnić wymagane uprawnienia i ustawienia dla Androida Auto.

6. Czekaj na połączenie

   Wyświetlacz przechodzi na Android Auto po krótkim oczekiwaniu.

07.02Wymagania zgodności

Telefon musi uruchomić system Android 11.0 lub później i obsługiwać bezprzewodowy system Android Auto.

Dostępność Wireless Android Auto może różnić się w zależności od producenta telefonu, regionu, wersji systemu i dostosowania.

Umożliwia Android Auto i jego wymagane komponenty systemowe.Zapewnij Bluetooth, urządzenie w pobliżu, lokalizację lub zezwolenia na powiadomienie wymagane przez telefon.

Hotspots, VPN, tryby oszczędzania baterii lub zarządzanie urządzeniem przedsiębiorstwa mogą zakłócać.

07.03Jeśli połączenie nie powiąza się

Przenieś telefon w pobliżu wyświetlacza. sprawdź, czy jego wersja systemu jest obsługiwana i czy Bluetooth i Wi-Fi są włączone.

Potwierdź, że wybrane nazwisko to Ride Play_**** i telefon nie jest podłączony do innego urządzenia o tej samej nazwie.

Wyłącz i wyłącz Bluetooth i Wi-Fi telefonu, a następnie otwórz Android Auto ponownie.

Jeśli problem pozostaje, ponownie uruchomić telefon i wyświetlacz.

Wreszcie, usunąć stare rekordy parujące na obu urządzeniach i powtórzyć pierwsze kroki połączenia.

07.04Połączenie i zmiana telefonów

Utrzymuj Bluetooth i Wi-Fi i potwierdzaj zapis zapasowy należący do tego E6/E6T/L300. Jeśli Android Auto nie otwiera, postępuj zgodnie z krokami rozwiązywania problemów połączenia w tym rozdziale. Aby zmienić telefony, bezpiecznie zaparkować i powtórzyć pierwsze kroki połączenia.

08.01Podłącz kask lub słuchawkę Bluetooth

1. Potwierdzenie połączenia telefonicznego

   Upewnij się, że CarPlay lub Android Auto jest aktywny najpierw.

2. Umożliwia udostępnienie urządzeń audio w trybie parowania

   Włóż bluetooth kask lub słuchawkę w tryb parowy.

3. Para przez telefon

   Wybierz nazwę bluetooth kask lub słuchawki na liście urządzeń telefonu.

Utrzymuj urządzenia w odległości 3 m podczas parowania.

Podłącz tylko jedno urządzenie audio na raz.

Ciężkie deszcze mogą wpływać na stabilność sygnału bezprzewodowego.

08.02Kontrola połączenia

Sprawdź wybrany wydajność dźwięku telefonu i sprawdź na niskim objętości podczas parkowania. upewnij się, że objętość nie uniemożliwia słuchania otoczenia. Jeśli nie ma dźwięków, zobacz Rozdział 13 Rozwiązywanie problemów z kaskami i słuchawkami.

Ten rozdział dotyczy tylko zestawów z opcjonalnymi czujnikami ciśnienia opon. Wyłącz go, jeśli czujniki nie są zainstalowane.

Zestaw zawiera 2 czujniki, każdy z 1 zainstalowaną baterią CR1632, oraz odpowiedni klucz i nakrętki. Jeden czujnik służy do przedniego koła, a drugi do tylnego.

09.01Przygotowanie przed parowaniem

1. Usunąć kapelusze zaworu

   Usunąć przewód z zaworu opon, w którym zostanie zainstalowany czujnik.

2. Najpierw zamknięte

   Nakręć dostarczoną nakrętkę antykradzieżową na zawór opony. Nie montuj jeszcze czujnika.

09.02Czujnik ciśnienia strzałów

Sposób parowania zależy od wersji urządzenia; obie metody nie są dostępne jednocześnie. Dotknij pozycji koła. Jeśli pojawi się okno wpisywania kodu, użyj parowania ręcznego. Jeśli pojawi się „Parowanie w toku”, użyj parowania automatycznego. Postępuj zgodnie z faktycznie wyświetlanym ekranem.

09.03 Automatyczne parowanie (automatyczne wersje parowania)

Instalacja czujnika dla wersji automatycznego parowania

Wyciągnij koło do pary

Parowanie w toku

Koła pokazuje ciśnienie, temperaturę i identyfikator

1. Otwórz parujący ekran

   Włącz informacje o ciśnieniu i dotknij obszaru motocykla na ekranie głównym. Wybierz przednie lub tylne koło i sprawdź, czy pojawia się „Parowanie w toku”.

2. Aktywuj czujnik

   Po rozpoczęciu parowania wkręć odpowiedni czujnik TPMS na zawór opony zgodnie z ruchem wskazówek zegara, aż będzie prawidłowo osadzony. Po wykryciu ciśnienia czujnik stale nadaje sygnał.

3. Potwierdzenie pary

   Parowanie jest zakończone, gdy urządzenie odbierze sygnał czujnika i zaktualizuje ciśnienie wybranego koła.

4. Podziel się drugim kołem

   Wybierz drugie koło i powtórz procedurę z drugim czujnikiem.

09.04 Ręczne parowanie (ręczne parujące wersje)

Powiąż czujnik: Przednie koło / Tylne koło → Potwierdź

Wprowadź kod parowania czujnika

Wprowadź kod sześciosobowy czujnika i naciśnij ✓

Czytanie pojawia się, gdy pary odniosą sukces

1. Otwórz okno parujące

   Dotknij obszaru motocykla na ekranie głównym, a następnie koła. W oknie „Powiąż czujnik” wybierz odpowiednio „Przednie koło” lub „Tylne koło” i dotknij „Potwierdź”.

2. Wprowadź ID czujnika

   Wpisz sześć znaków umieszczonych na czujniku i dotknij ✓, aby zatwierdzić. Popraw błędy klawiszem usuwania; × anuluje wpisywanie.

3. Aktywuj czujnik

   Wkręć odpowiedni czujnik TPMS na zawór opony zgodnie z ruchem wskazówek zegara, aż będzie prawidłowo osadzony. Po wykryciu ciśnienia czujnik stale nadaje sygnał.

4. Potwierdzenie pary

   Parowanie jest zakończone, gdy urządzenie odbierze sygnał czujnika i zaktualizuje ciśnienie wybranego koła.

5. Podziel się drugim kołem

   Wybierz drugie koło, wpisz sześcioznakowy identyfikator odpowiedniego czujnika i powtórz parowanie.

09.05Kontrola po instalacji

Przytrzymaj czujnik i dołączonym kluczem cofnij wcześniej założoną nakrętkę kontrującą do jego podstawy. Nie poluzuj czujnika ani nie wygnij zaworu. Sprawdź szczelność podstawy zaworu i połączenia czujnika. W razie wycieku sprawdź montaż, uszczelki i zawór zamiast zwiększać siłę dokręcania.

Sprawdź, czy pozycja koła na ekranie odpowiada aktualnej instalacji.

Sprawdź, czy czujnik i zamek są bezpieczne.

Sprawdź, czy wokół zaworu nie uchodzi powietrze.

Przed jazdą pojawiają się potwierdzone czytania dla każdego zainstalowanego czujnika.

09.06Zmiana czujnika baterii

1. Usunąć czujnik

   Zaparkuj bezpiecznie. Poluzuj nakrętkę kontrującą dołączonym kluczem i odkręć czujnik w lewo.

2. Otwórz akumulator

   Przytrzymaj obudowę czujnika. Załóż dołączony klucz na dolny występ sześciokątny i obróć w lewo, aby oddzielić obudowę od zespołu wewnętrznego.

3. Usunąć starą baterię

   Zapamiętaj biegunowość i wysuń starą baterię CR1632 z boku komory. Nie podważaj płytki drukowanej ani metalowych styków.

4. Wprowadź nową baterię

   Wsuń nową baterię CR1632 z taką samą biegunowością jak poprzednia. Sprawdź, czy jest prawidłowo osadzona.

5. Sprawdź i zamknij

   Sprawdź czystość, stan i prawidłowe ułożenie pierścienia uszczelniającego. Złóż obudowę i zespół wewnętrzny, następnie dokręć dołączonym kluczem w prawo.

6. Odinstaluj i sprawdź

   Zamontuj czujnik na pierwotnym kole, zabezpiecz nakrętkę kontrującą i sprawdź powrót pomiarów. Jeśli nie ma danych, powtórz parowanie.

09.07Ograniczenia alarmowe i nieprawidłowe ciśnienie

Ustawienia ciśnienia opon i informacje o kołach

Przed ustawieniem progów sprawdź ciśnienie zalecane przez producenta pojazdu lub opon. Zakres pomiarowy czujnika nie jest zalecanym ciśnieniem. Przy nieprawidłowym odczycie lub alarmie zatrzymaj się bezpiecznie, sprawdź oponę, zawór i czujnik, a następnie zmierz ciśnienie odpowiednim manometrem. Nie jedź dalej, dopóki nie usuniesz nieszczelności lub uszkodzenia opony. TPMS nie zastępuje regularnych kontroli.

Menu ustawień zawiera opcje wyświetlania, Bluetooth i systemu.

10.01 Ogólne

Motyw: Automatyczny / Jasny / Ciemny.

English、简体中文、繁體中文、Français、Deutsch、Italiano、日本語、Português、Русский、Español、Polski、Türkçe、한국어、ภาษาไทย、Nederlands

Ustaw czas: dostosuj datę i czas wyświetlacza.

Jasność ekranu: wyciągnij ślizgę, aby dostosować jasność.

Informacje o ciśnieniu w oponach: wyświetlać lub ukryć informacje o ciśnienie opony na ekranie domowym.

10.02Bluetooth

Nazwa Bluetooth: sprawdź nazwę urządzenia, w formacie Ride Play_****. Ostatnie cztery znaky różnią się według urządzenia; wybierz prawdziwe nazwisko wyświetlane podczas parowania telefonu.

Sparowane urządzenia: widok statusu połączenia.

10.03System

Informacje: Model urządzenia / Numer seryjny / Wersja APP / Wersja MCU / Wersja sprzętu. Przewiń w dół do „Aktualizacja OTA”.

Logo startowe: wybierz wbudowany obraz lub logo startu.

Uruchom system ponownie: uruchomić urządzenie ponownie.

Przywróć ustawienia fabryczne: usuń ustawienia użytkownika i przywróć wartości domyślne.

10.04Zmiana logo startu

Logo wbudowane

Logo zewnętrzne

Wymagania obrazu

Rozmiar pliku: mniej niż 300 KB.

Format pliku: JPG

Wymiary obrazu: szerokość mniejsza niż 1024 px i wysokość mniejszy niż 480 px.

Użyj programu Windows Paint i wybierz pozycję Save As > JPEG Picture, aby zapewnić poprawny format pliku.

Procedura

1. Przygotuj kartę TF

   W katalogu głównym karty TF utwórz folder o dokładnej nazwie logo.

2. Kopiuj obrazy

   Kopiuj obrazy JPG spełniające powyższe wymagania do folderu logo karty.



   Umieścić pliki JPG w folderze logo

3. Wyłącz moc

   Wyłącz urządzenie i wyłącz moc przed wprowadzeniem karty TF.

4. Usunąć pokrywę karty slot

   Gniazdo TF znajduje się na dolnej krawędzi ekranu. Odpowiednim śrubokrętem wykręć śruby pokrywy i zdejmij ją.

5. Wprowadź kartę TF

   Wprowadź kartę do właściwej orientacji dla slotów.



   slot karty, karta TF, pokrywa i skrzydła

6. Przywrócenie wodoodpornej cegły

   Sprawdź, czy pokrywa i uszczelki są czyste, nieuszkodzone i prawidłowo ułożone. Załóż pokrywę i dokręć śruby.

7. Wybierz zewnętrzne logo

   Włącz urządzenie, otwórz „Ustawienia > System > Logo startowe > Logo zewnętrzne” i dotknij wybranego obrazu na liście.

8. Odtworzenie

   Znowu uruchomić urządzenie. wybrane logo dostosowane pojawi się podczas startu.

10.05 Odświeżanie przeciwko odświeżaniu fabrycznemu

Ponowne uruchomienie restartuje urządzenie. Reset fabryczny usuwa zapisane ustawienia i parowania. Przed resetem zanotuj potrzebne ustawienia, progi ciśnienia i dane urządzenia. Następnie sprawdź połączenie telefonu i opcjonalny TPMS.

Utrzymanie mocy pojazdu i hotspot telefonu przez cały czas aktualizacji.

11.01Aktualizacja kroków

1. Otwórz stronę aktualizacji

   Otwórz „Ustawienia > System > Informacje”, przewiń w dół i dotknij „Aktualizacja OTA”.

2. Ustaw hotspot telefoniczny

   Włącz hotspot telefonu i ustaw dokładnie dane pokazane na ekranie: nazwa Car; hasło 12345678.

3. Potwierdzenie połączenia hotspot

   Poczekaj, aż na ekranie pojawi się „Pomyślnie połączono z mobilnym hotspotem”.

4. Rozpocznij aktualizację firmware

   Dotknij „Aktualizacja oprogramowania sprzętowego”, aby pobrać i zainstalować pakiet. Przy słabym sygnale pobieranie może potrwać dłużej. Utrzymuj stabilne zasilanie i hotspot.

5. Poczekaj na automatyczne ponowne uruchomienie

   Podczas aktualizacji nie odłączaj zasilania ani nie obsługuj urządzenia. Po pomyślnej aktualizacji uruchomi się ponownie automatycznie. Następnie sprawdź wersję i podstawowe funkcje.

11.02Sprawdź po aktualizacji

Upewnij się, że urządzenie powraca do normy.

Otwórz „Ustawienia > System > Informacje” i sprawdź wersję oprogramowania.

Sprawdź połączenie telefonu, Bluetooth, monitorowanie ciśnienia opon i inne powszechne funkcje.

11.03Dodatkowe porady aktualizacji

Aktualizacja tylko podczas bezpiecznego parkowania, z stabilną mocą i pokryciem sieci telefonicznej. Zapisz najpierw aktualną wersję oprogramowania. Hotspot może używać danych mobilnych. Po aktualizacji, ponownym uruchomieniu i sprawdzania funkcjonalne są zakończone, można wyłączyć tymczasowy hotspot lub przywrócić jego oryginalne ustawienia.

W przypadku usunięcia wyświetlacza, naprawy kabli lub zastąpienia cegły skontaktuj się z właściwym instalatorem lub obsługą klienta. Rozdział 09 i

12.01Przed każdym wycieczką

Sprawdź, czy wyświetlacz i montaż są bezpieczne i nie zakłócają widzenia. Sprawdź przewody do noszenia lub wklejania, bezpłatne ruchy sterowania oraz zamknięte karty i widoczne okładki. Z zainstalowanym TPMS, sprawdź zawory do deformacji lub zakłóceń, bezpieczne czujniki i zakłócenia, odpowiednie oczyszczanie i brak ucieczek. Sprawdzić zimny ciśnienie opony. Prawidłowe zadania koła i normalne czytania nie zastępują kontrol fizycznych. Zobacz Rozdział 09 Wymagania dotyczące bezpieczeństwa zaworu.

12.02Czyszczenie ekranu i mieszkania

Zaparkuj bezpiecznie i wyłącz urządzenie. Delikatnie przetrzyj ekran i obudowę miękką, czystą ściereczką, w razie potrzeby lekko wilgotną. Nie dopuść do wniknięcia cieczy do złączy. Nie rozpylaj środka bezpośrednio na urządzenie i nie używaj materiałów ściernych, silnych rozpuszczalników ani twardych narzędzi. Przy trudnych zabrudzeniach skontaktuj się z pomocą techniczną. Przed użyciem pozostaw do całkowitego wyschnięcia.

12.03Sprawdzanie po deszczu lub myciu

Wytrzyj wodę z powierzchni i sprawdź obudowę, złącza oraz pokrywę TF. Przed otwarciem osusz otoczenie. Nie używaj myjki ciśnieniowej ani pary. Przy uszkodzonych uszczelkach, kondensacji wewnątrz lub zalaniu przerwij używanie i skontaktuj się z pomocą techniczną. Nie rozbieraj ani nie ogrzewaj urządzenia. Warunki IP67 opisano w rozdziale 01.

12.04Góry i kable sprawdzają

Po długich podróży lub ciężkiej wibracji, zaparkować i sprawdzić górę i kable ponownie. Sprawdź i rozwiązać jakiekolwiek zmarszczki, uszkodzenia lub uszkodzenia przed użyciem. Potwierdź wszystko jest bezpieczne. Nie kompenzuj uszkodzonych części przez ich przesadzanie.

12.05Utrzymanie TPMS

Wyczyść zewnętrzny czujnik i sprawdzić zawór i zamknąć. po zastąpieniu baterii lub ponownej instalacji czujnika, śledź Rozdział 09 aby sprawdzić zamknięcia, rozmieszczenie koła, czytania i ucieczki. żywotność baterii różni się w zależności od warunków pracy.

12.06Przechowywanie i powrót do użytku

Przed przechowywaniem wyłącz urządzenie i utrzymuj je suche. Unikaj długiego nasłonecznienia. Temperatura przechowywania: od -30 °C do 80 °C. Przy długim postoju przestrzegaj zasad obsługi akumulatora podanych przez producenta pojazdu. Przed ponownym użyciem sprawdź obudowę, kable, uszczelki, uchwyt, datę, godzinę, połączenie telefonu i TPMS. Temperatura pracy: od -20 °C do 70 °C.

12.07Odzyskiwanie i recykling

Zestaw opakowania do odpowiedniego lokalnego recyklingu. zapytaj lokalną usługę recyklingu sprzętu elektrycznego, jak usunąć produkt. Nie spalić go. Rozdział 09 Aby bezpiecznie usunąć wymienne baterie czujników. trzymaj nowe i używane baterie z dala od metalowych przedmiotów, aby uniknąć krótkich obwodów, i korzystaj z odpowiednich lokalnych usług recyklingu baterii. Nie dekomponuj wyświetlacza do recyklingu samodzielnie.

Kontrole te nie wymagają rozłożenia ani modyfikacji.Jeśli problem pozostaje, przestań korzystać z urządzenia i wsparcie kontaktowe.

13.01Moc, ekran i czas

13.02połączenie telefoniczne i audio Bluetooth

13.03Problemy z TPMS

13.04Aktualizacja problemów

13.05Kiedy przestać używać produktu

Urządzenie, przewody lub podłączniki wykazują uszkodzenia, spalanie, niezwykłe zapachy, dym lub nadmierne ciepło.

Wyświetlacz lub montaż jest wolny i może wypadać lub zakłócać kontrolę pojazdu.

Operacja produktu powoduje uszkodzenia w systemie elektrycznym pojazdu.

Urządzenie nie działa po wejściu wody lub po ciężkim uderzeniu.

Przygotuj informacje o urządzeniu i opis błędu przed skontaktowaniem się z obsługą.

14.01Wsparcie samoosobowe

Oficjalna strona internetowa: https://www.aotu-link.com

Aby uzyskać indywidualną pomoc posprzedażową, rozwiń i wypełnij poniższy formularz „14.02 Zgłoszenie posprzedażowe”. Komplet informacji pozwala szybciej obsłużyć zgłoszenie.

Jeśli formularz jest niedostępny, napisz na adres support@aotu-link.com, podając model produktu, kanał zakupu i opis problemu.

Pomoc online: kliknij niebieską ikonę czatu na tej stronie. Gdy konsultant jest online, możesz rozpocząć bezpośrednią rozmowę.

14.02 Zgłoszenie posprzedażowe
